Soudeuse par points portable de dernière génération, développée aussi bien pour les travaux professionnels que pour les applications de loisir en atelier.

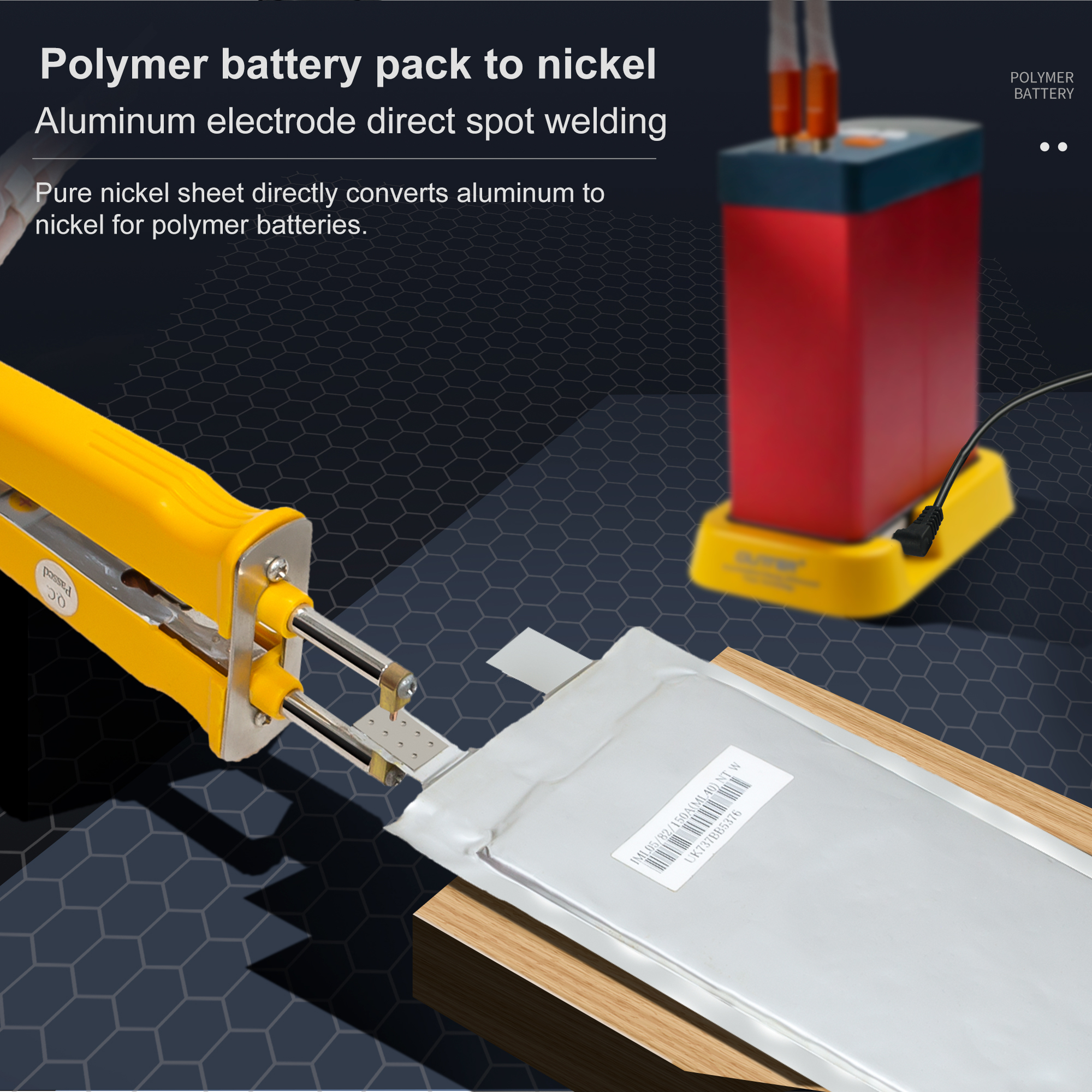

Le domaine d'application principal est le soudage de précision de l'aluminium et du nickel dans les batteries et accumulateurs au lithium-fer-phosphate (LiFePO4), ainsi que le nickel-nickel / acier-acier dans les batteries au lithium-ion (Li-Ion).

Technologie avancée et système d'alimentation

Capacités et caractéristiques du point de soudure

Gestion, contrôle et ergonomie de travail

Sécurité et conception mécanique

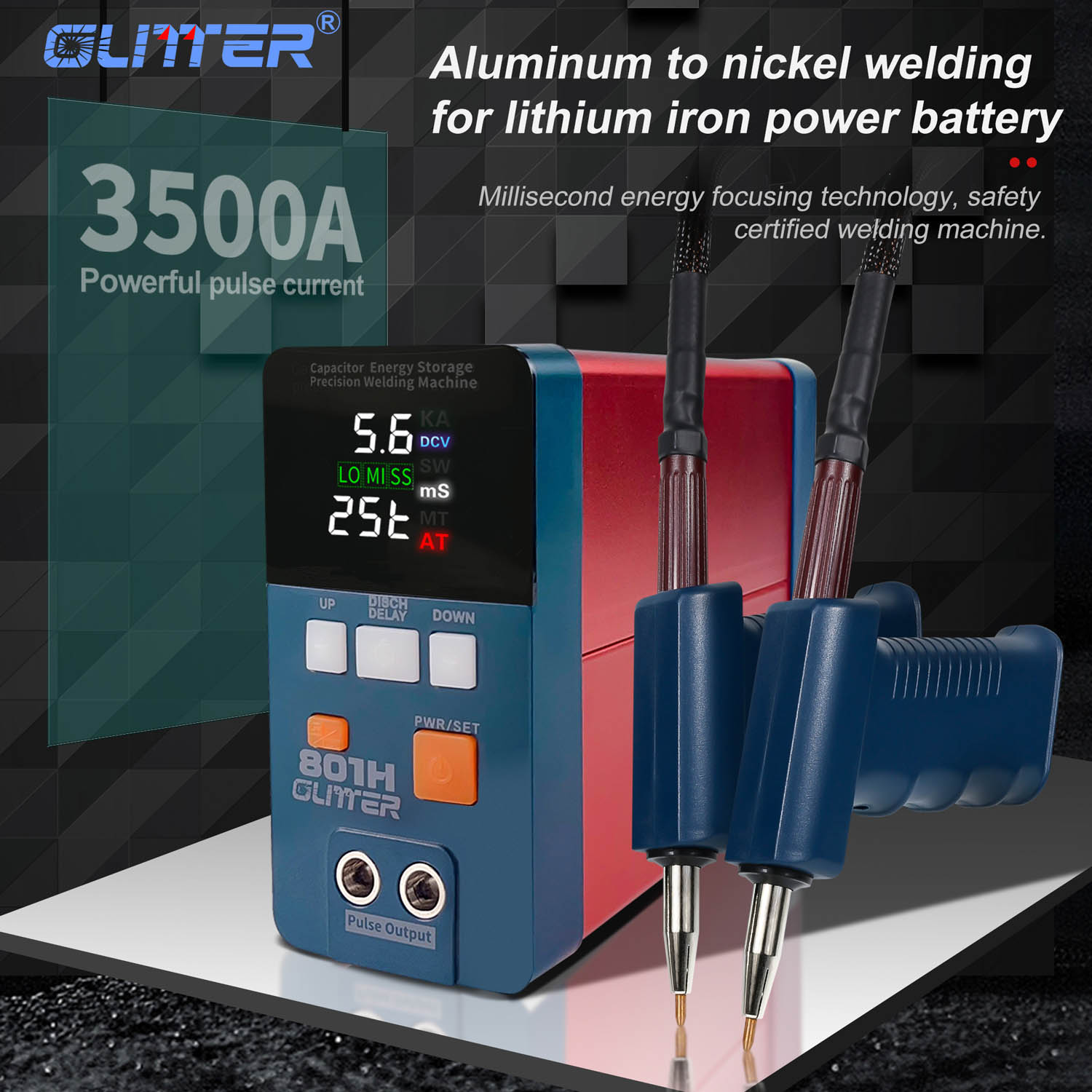

L'appareil se distingue par un puissant courant d'impulsion de 3500 A. Il utilise une technologie de concentration de l'énergie à faible consommation de l'ordre de la milliseconde et bénéficie d'un certificat de sécurité. Il s'agit d'une soudeuse par points de précision avec stockage d'énergie par condensateur, conçue pour l'assemblage de l'aluminium avec le nickel dans les batteries au lithium-fer.

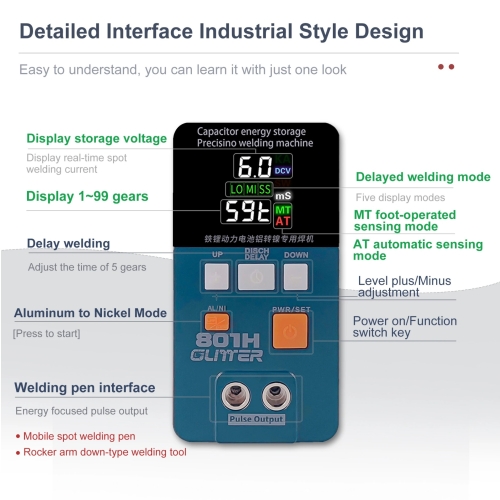

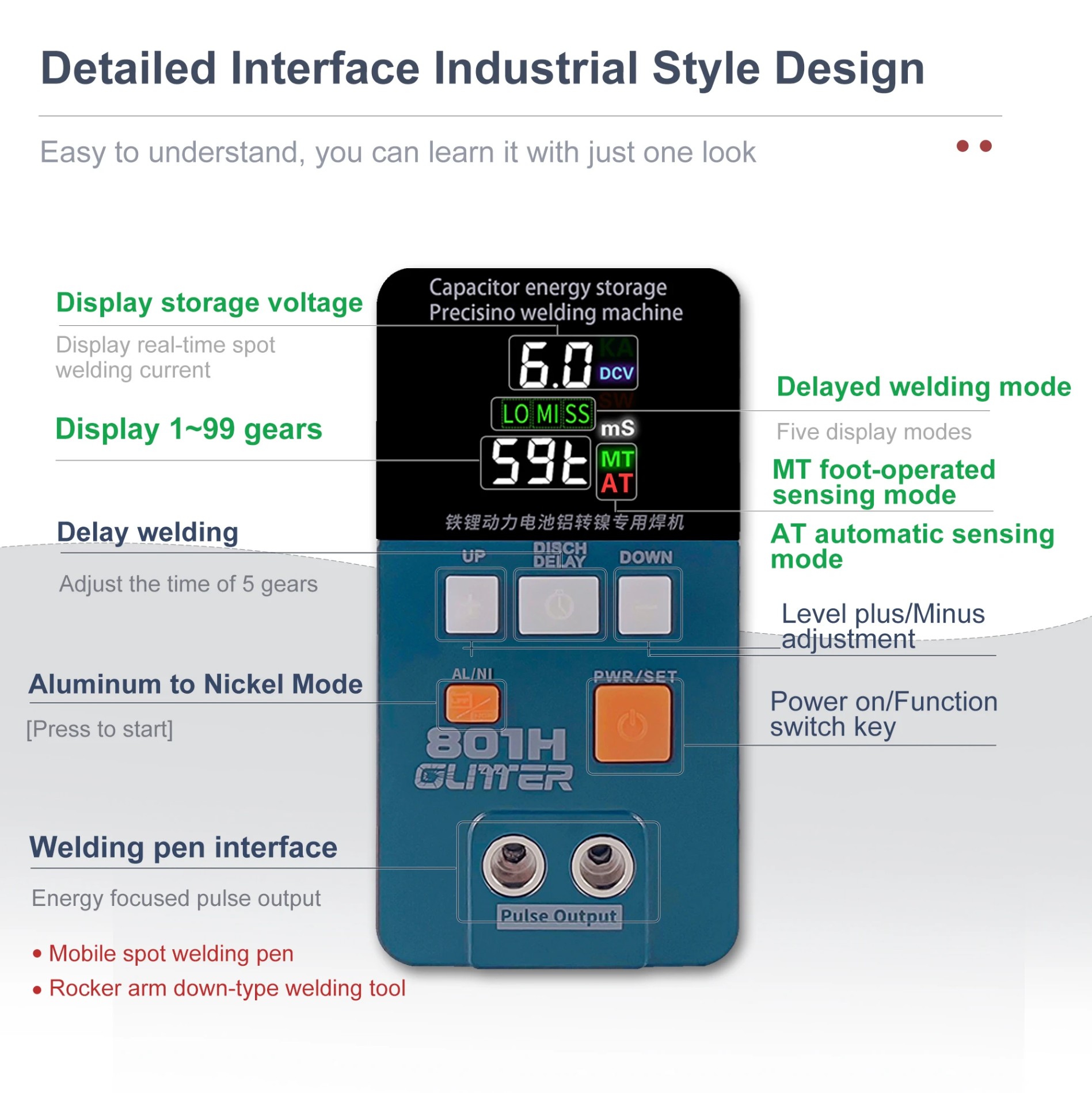

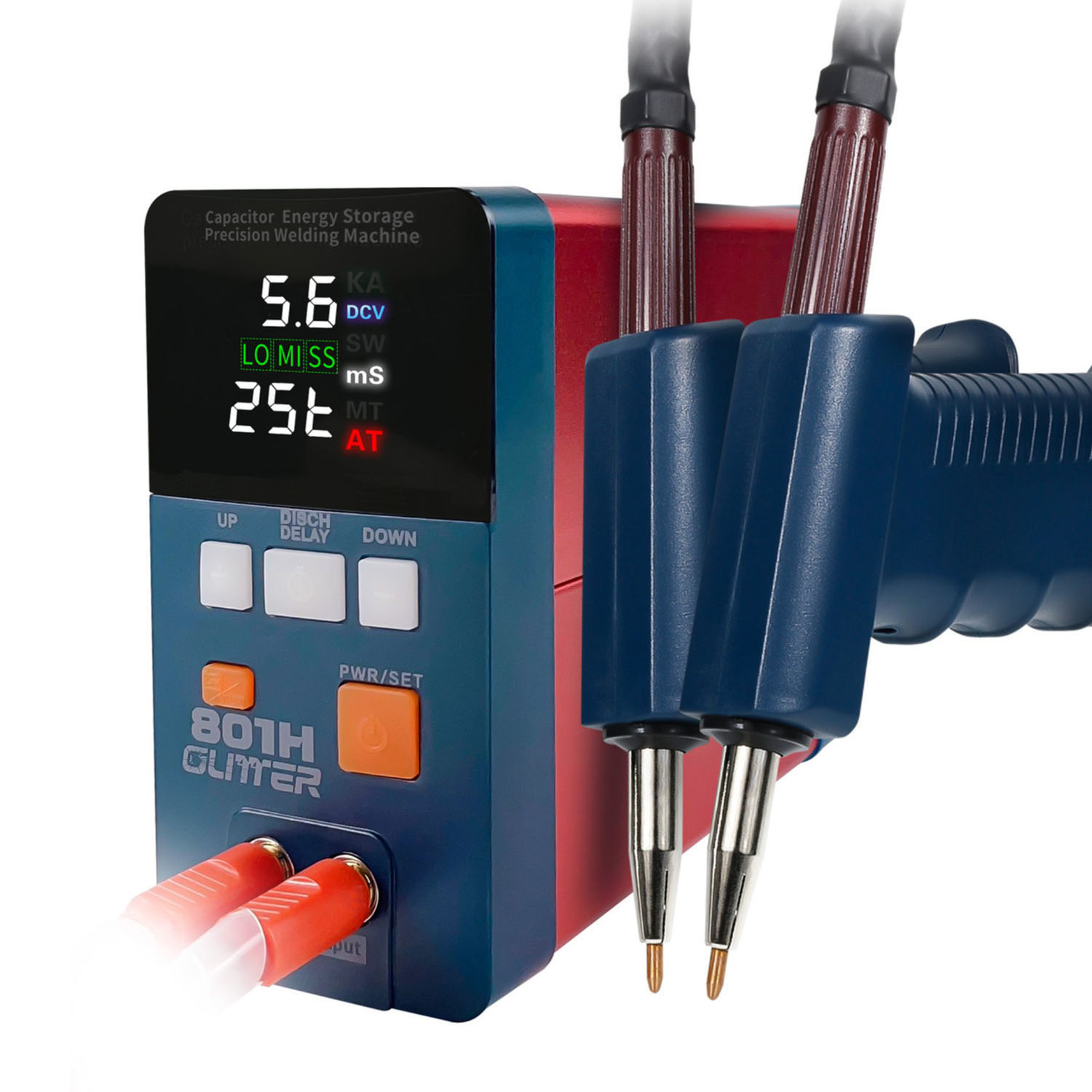

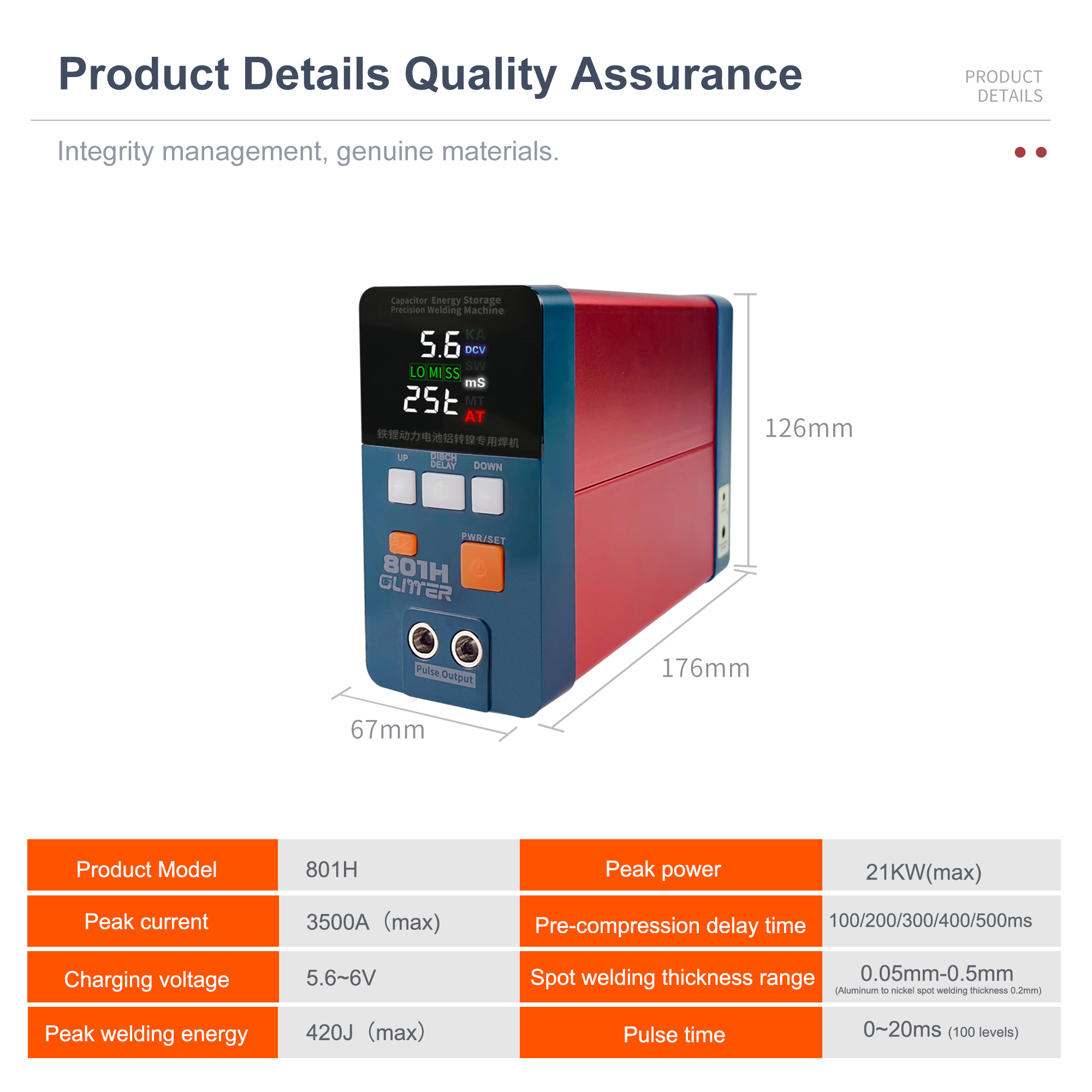

Le panneau de commande est équipé d'un affichage des paramètres et de boutons de commande : UP (Haut), DISCH DELAY (Délai de décharge), DOWN (Bas) et PWR/SET (Alimentation/Réglages), ainsi que des prises de sortie Pulse Output.

Grâce à sa conception bien pensée, cet appareil s'avère être un excellent assistant pour le soudage. Il se distingue par une puissance d'impulsion de sortie de crête élevée allant jusqu'à 21 kW.

Il dispose d'un réglage de l'énergie sur 99 niveaux (niveaux 1 à 99), permettant d'adapter de manière optimale les paramètres au matériau des éléments à souder.

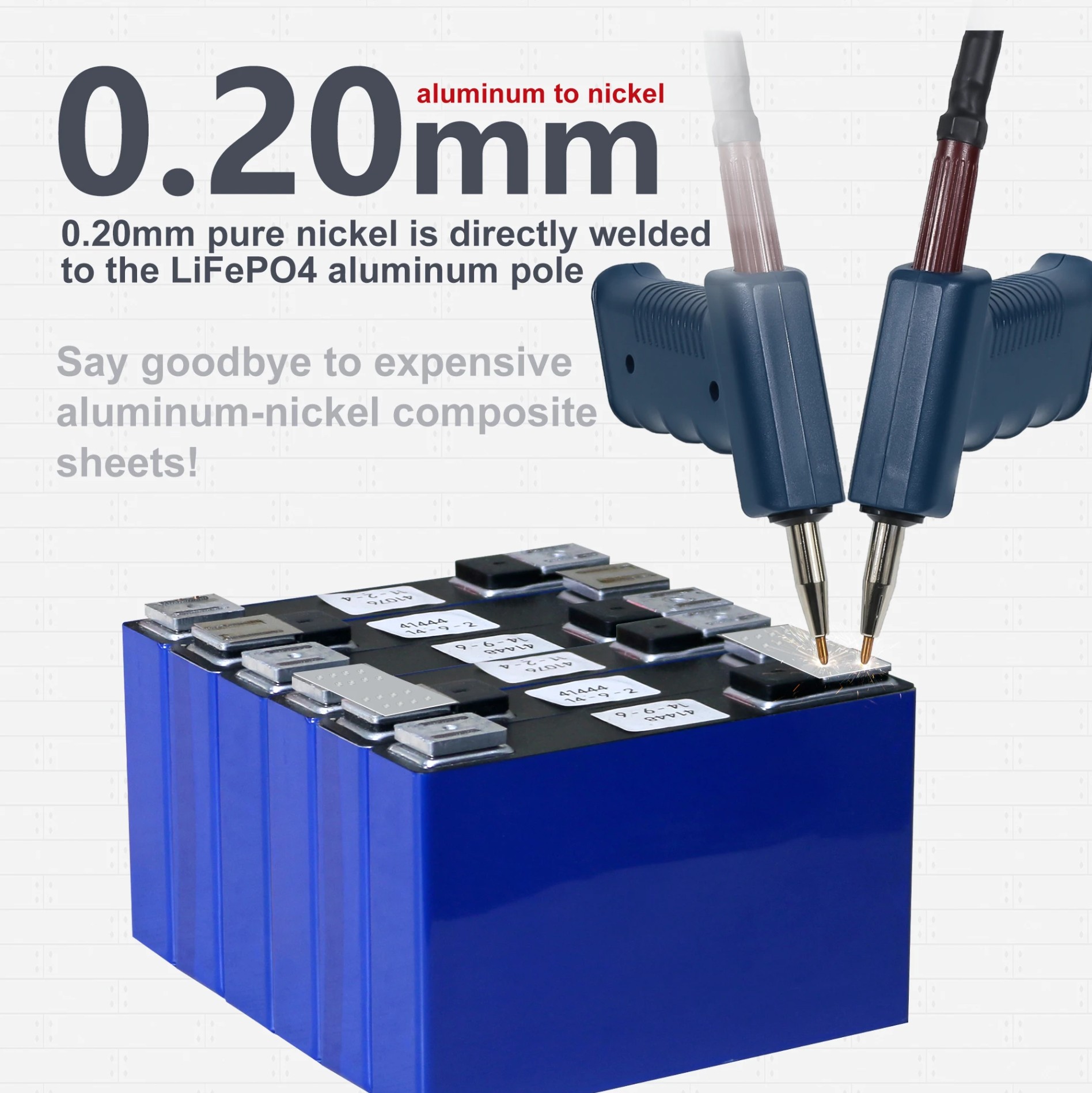

L'appareil permet le soudage par points de matériaux ayant les épaisseurs suivantes : nickel sur nickel jusqu'à 0,3 mm, acier inoxydable jusqu'à 0,50 mm et aluminium sur nickel jusqu'à 0,20 mm.

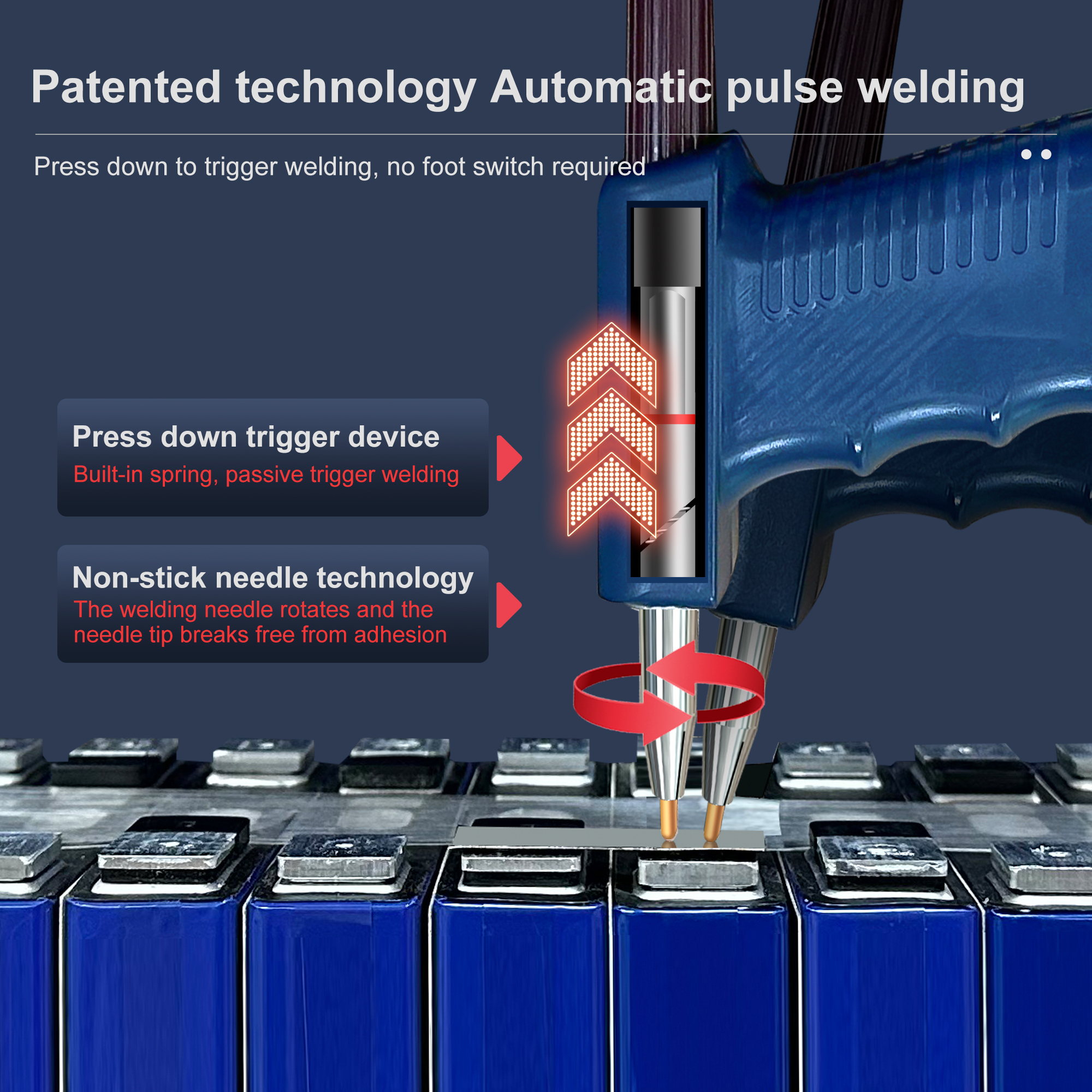

Il offre deux modes de déclenchement (MT/AT) : le mode par pédale et le mode par pression de la tête de soudage.

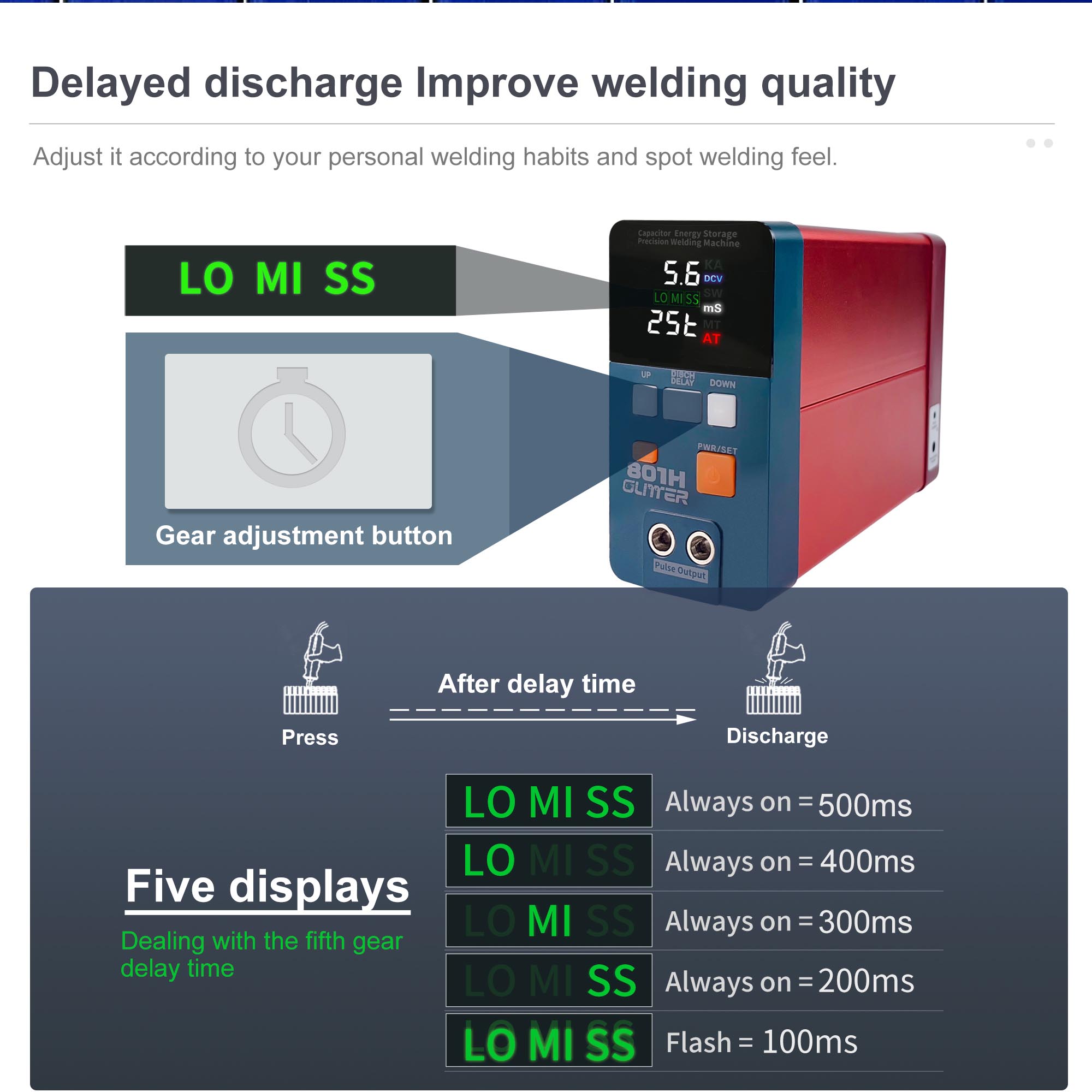

Une fonction de soudage par points avec pré-délai de la pression de contact est également disponible, réglable sur 5 niveaux dans une plage de 100 à 500 millisecondes. La puissance de sortie instantanée maximale est de 3500 A.

La soudeuse par points 801H trouve une large application dans de nombreux domaines :

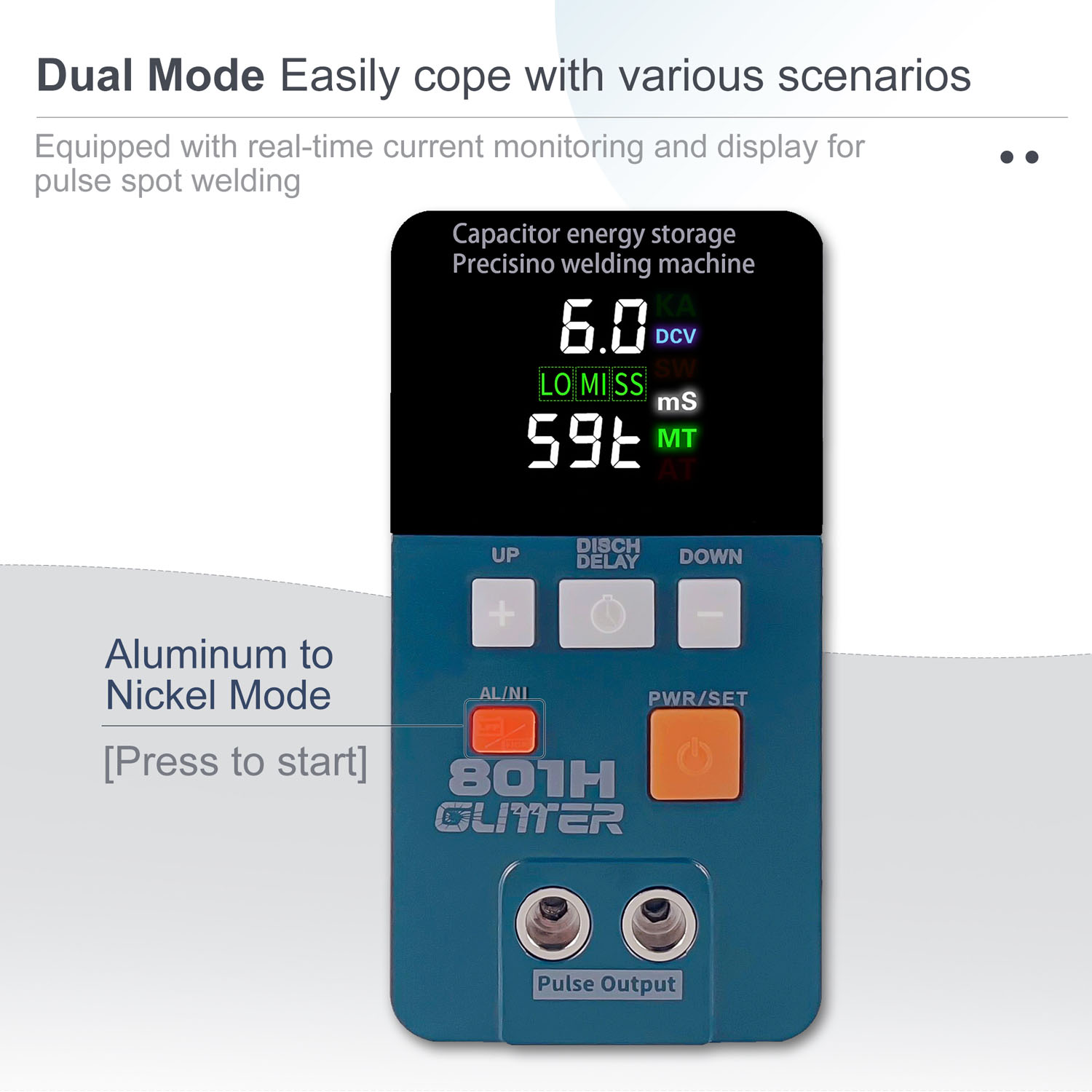

L'appareil est équipé d'un double mode de fonctionnement (Dual Mode), permettant de gérer facilement différents scénarios de soudage. Il dispose également d'un système de surveillance et d'affichage en temps réel du courant lors du soudage par points par impulsion.

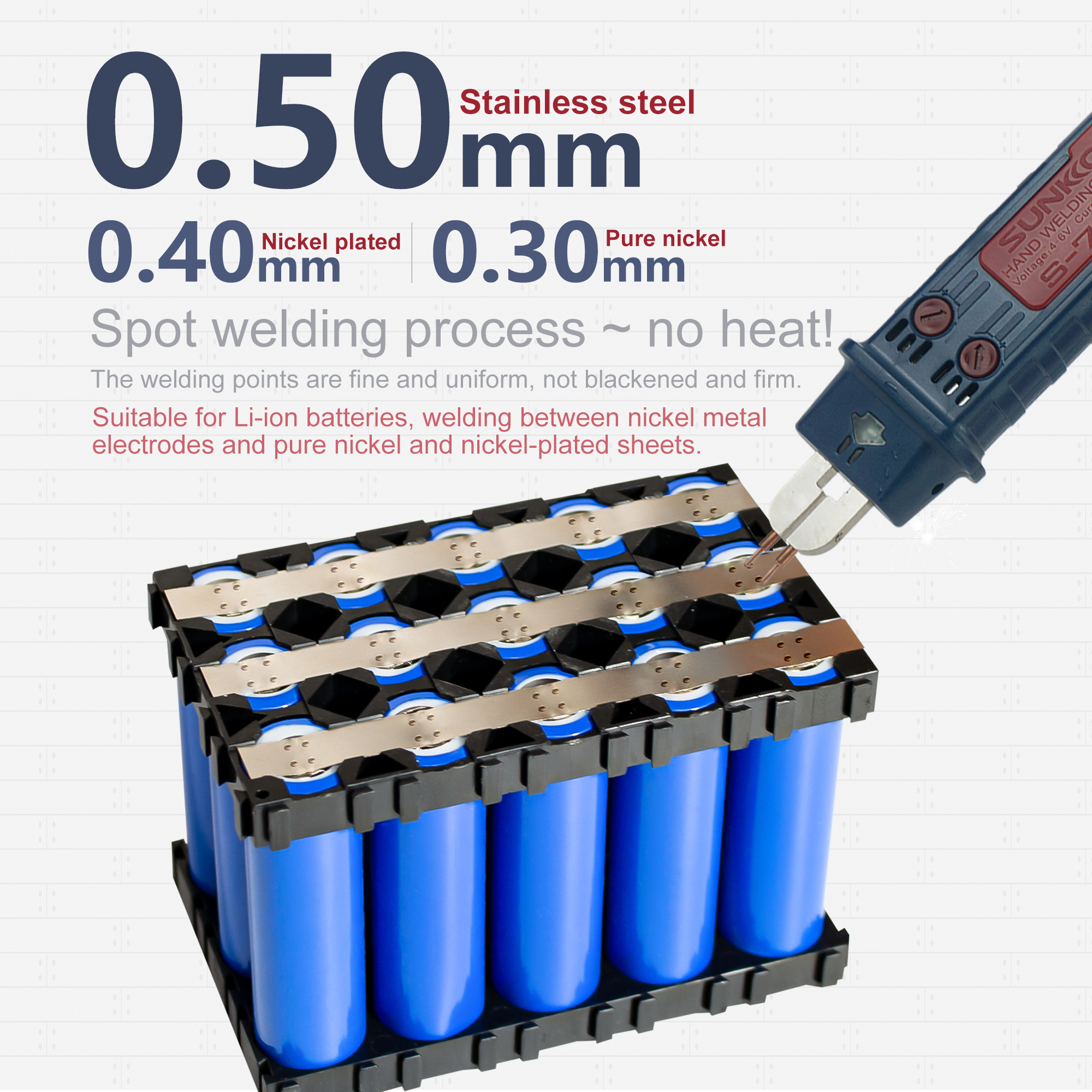

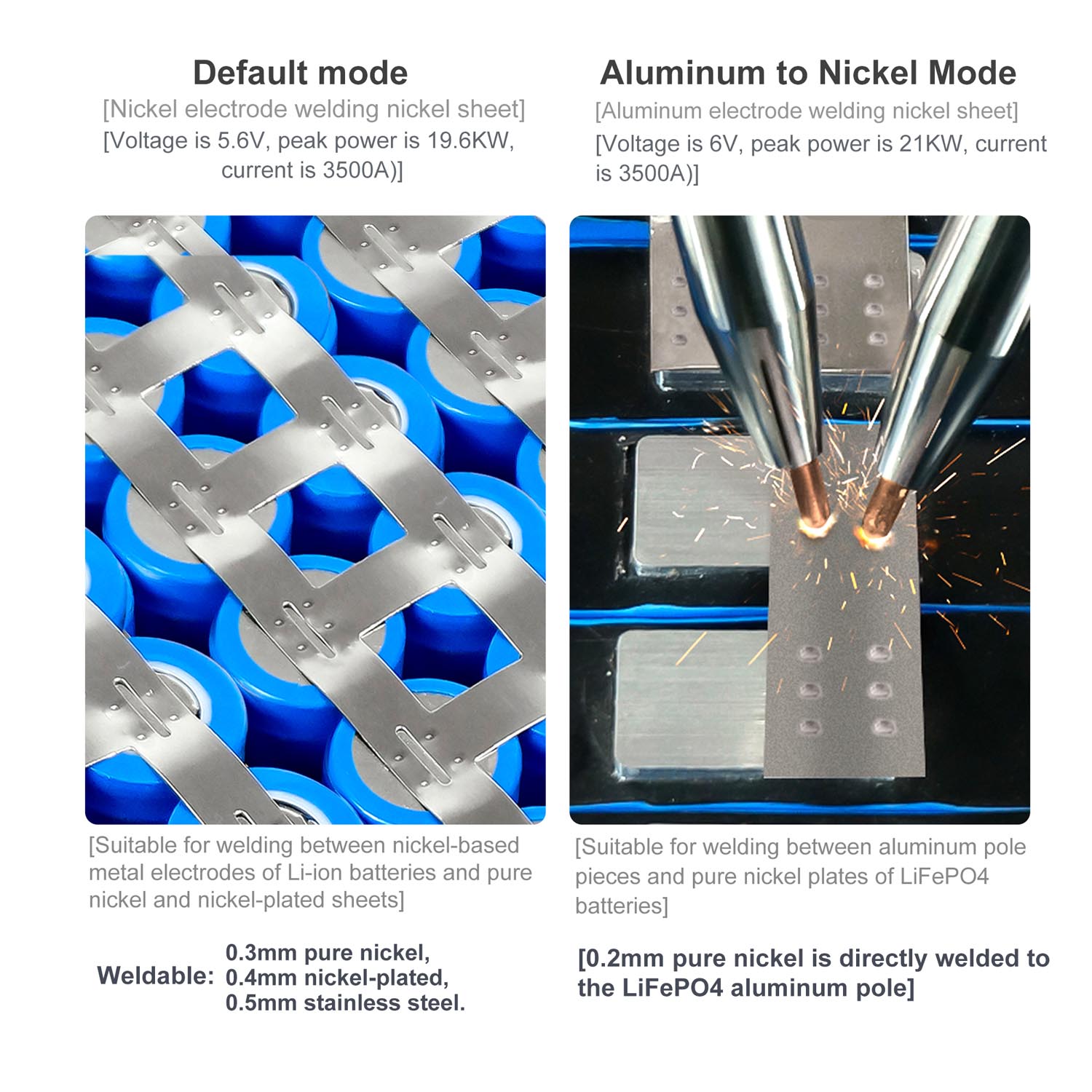

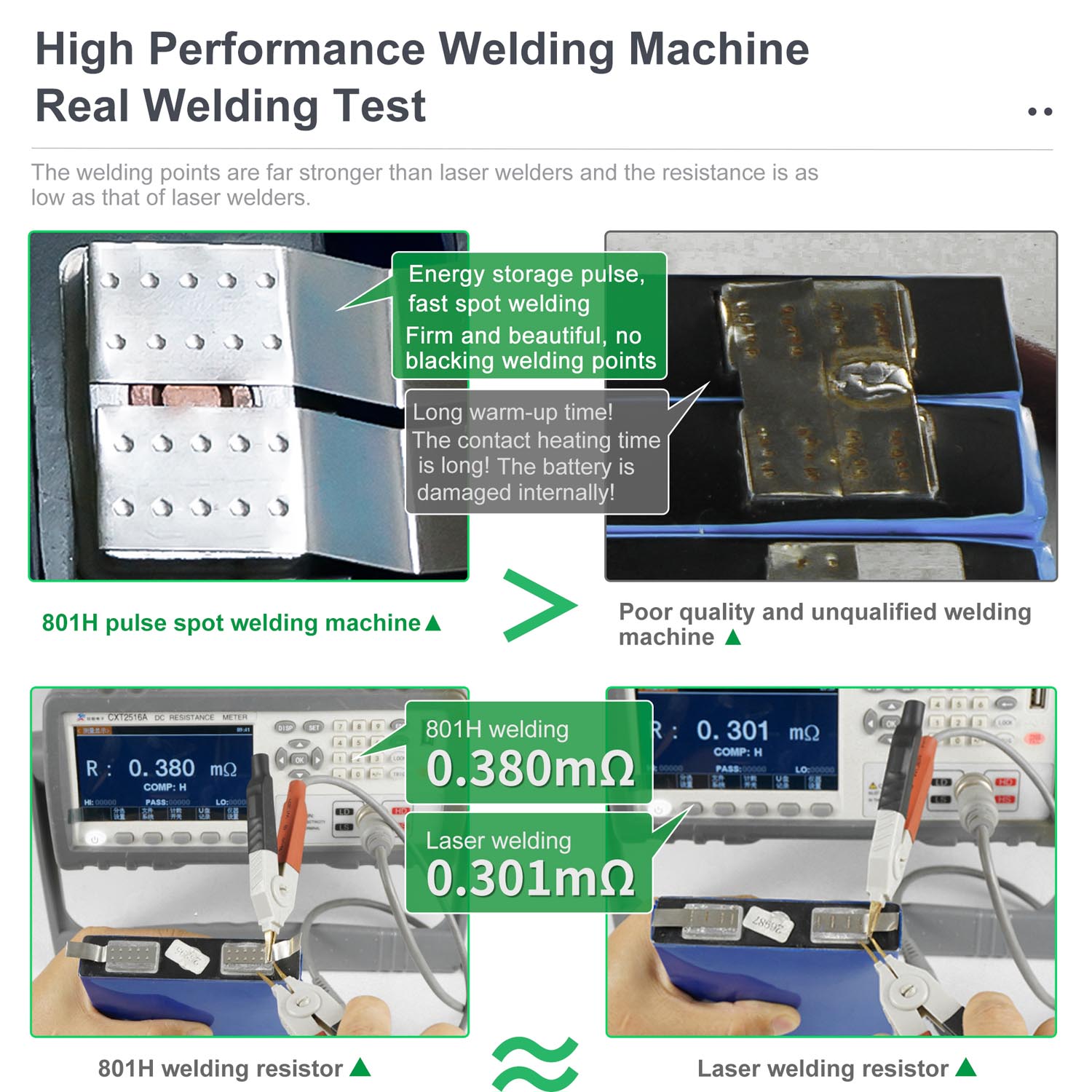

La soudeuse 801H offre des performances de soudage élevées pour différents matériaux, notamment l'acier inoxydable d'une épaisseur de 0,50 mm, le nickelé de 0,40 mm et le nickel pur de 0,30 mm. Le processus de soudage par points appliqué se caractérise par l'absence de génération de chaleur (Spot welding process – no heat!), ce qui empêche le noircissement du point de soudure. Les points de soudure eux-mêmes sont petits, réguliers, non noircis et stables.

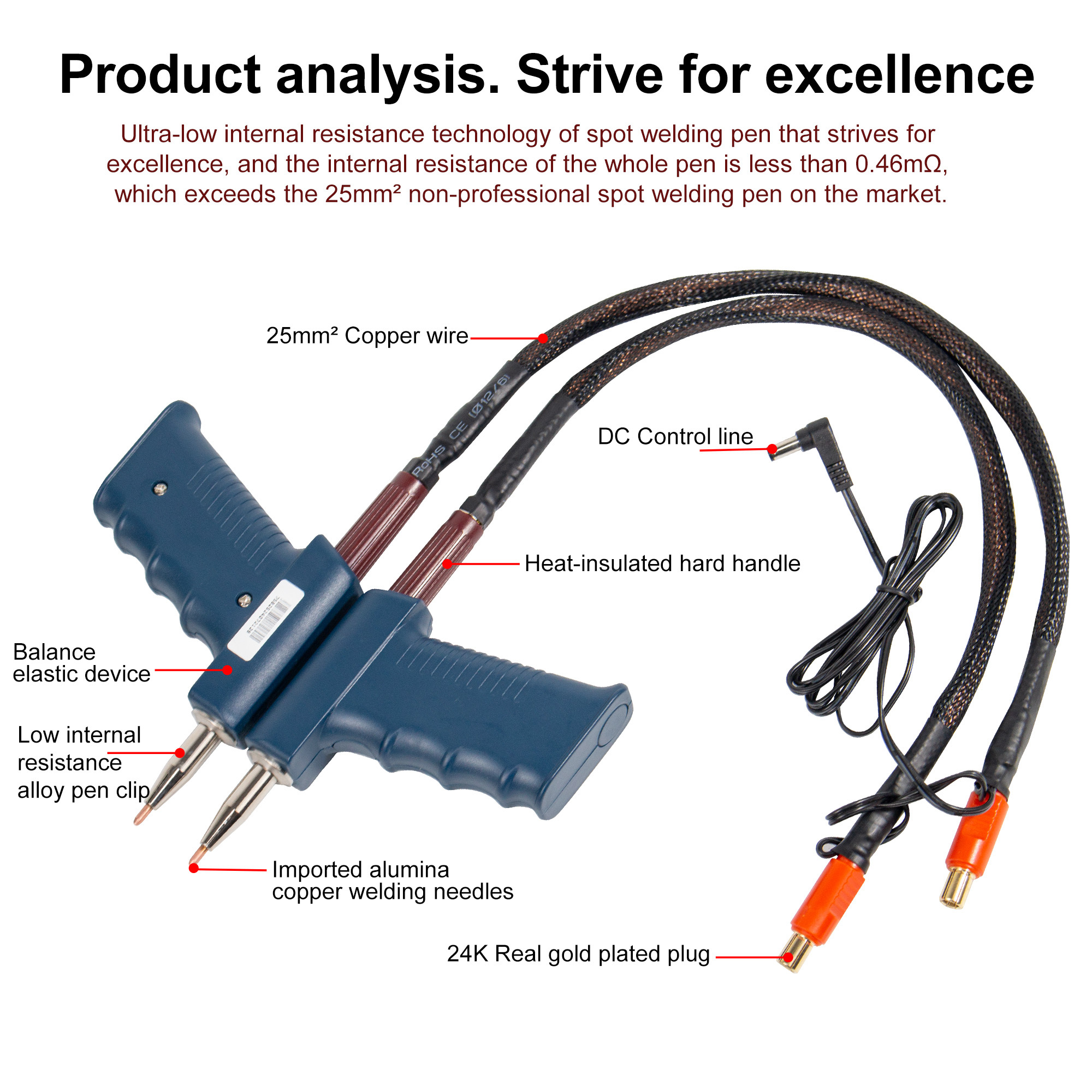

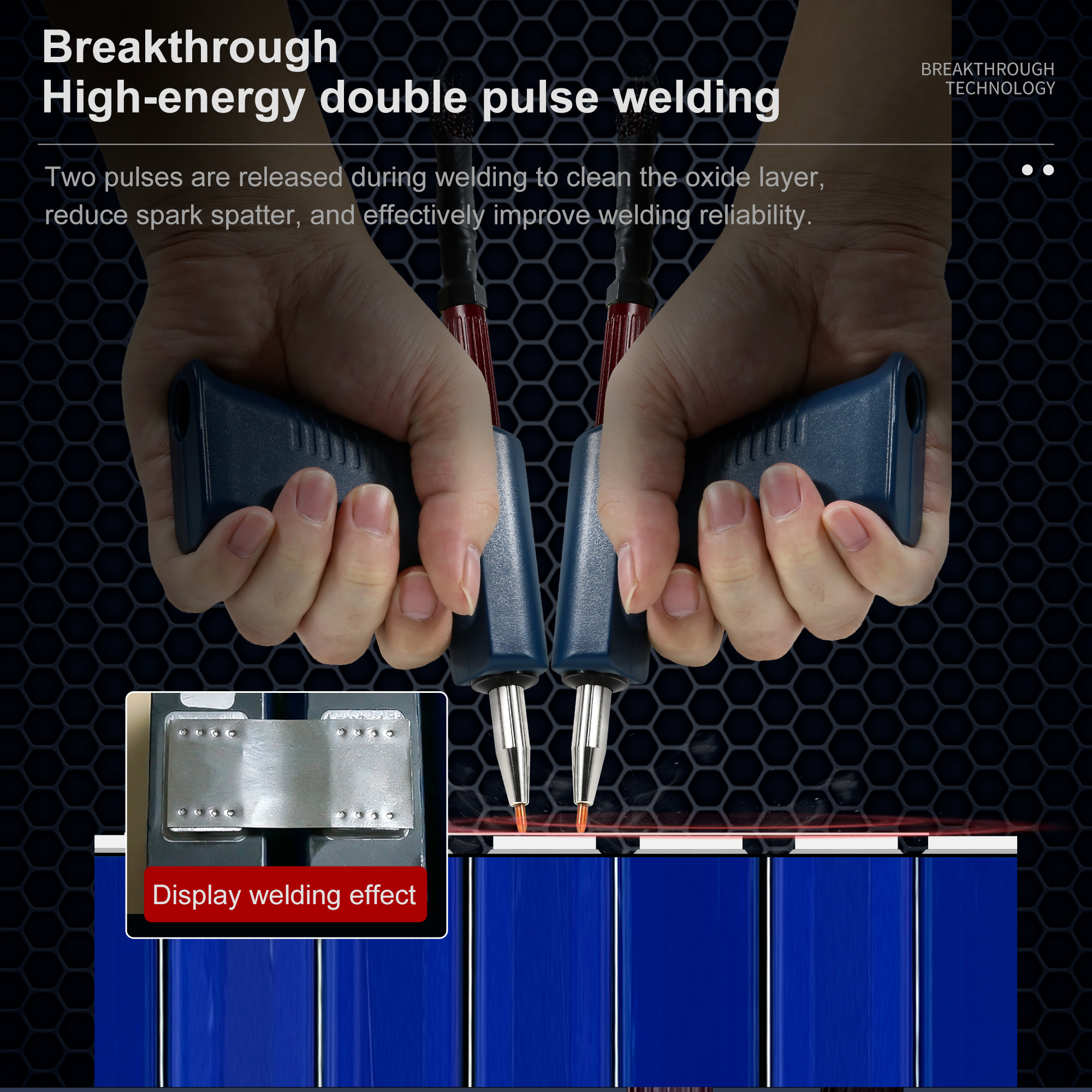

La soudeuse est idéale pour les batteries Lithium-Ion et permet de souder des électrodes métalliques en nickel avec des bandes de nickel pur et nickelées, comme le montre l'exemple d'un pack de grandes cellules cylindriques utilisant un stylo de soudage manuel SUNKKO.

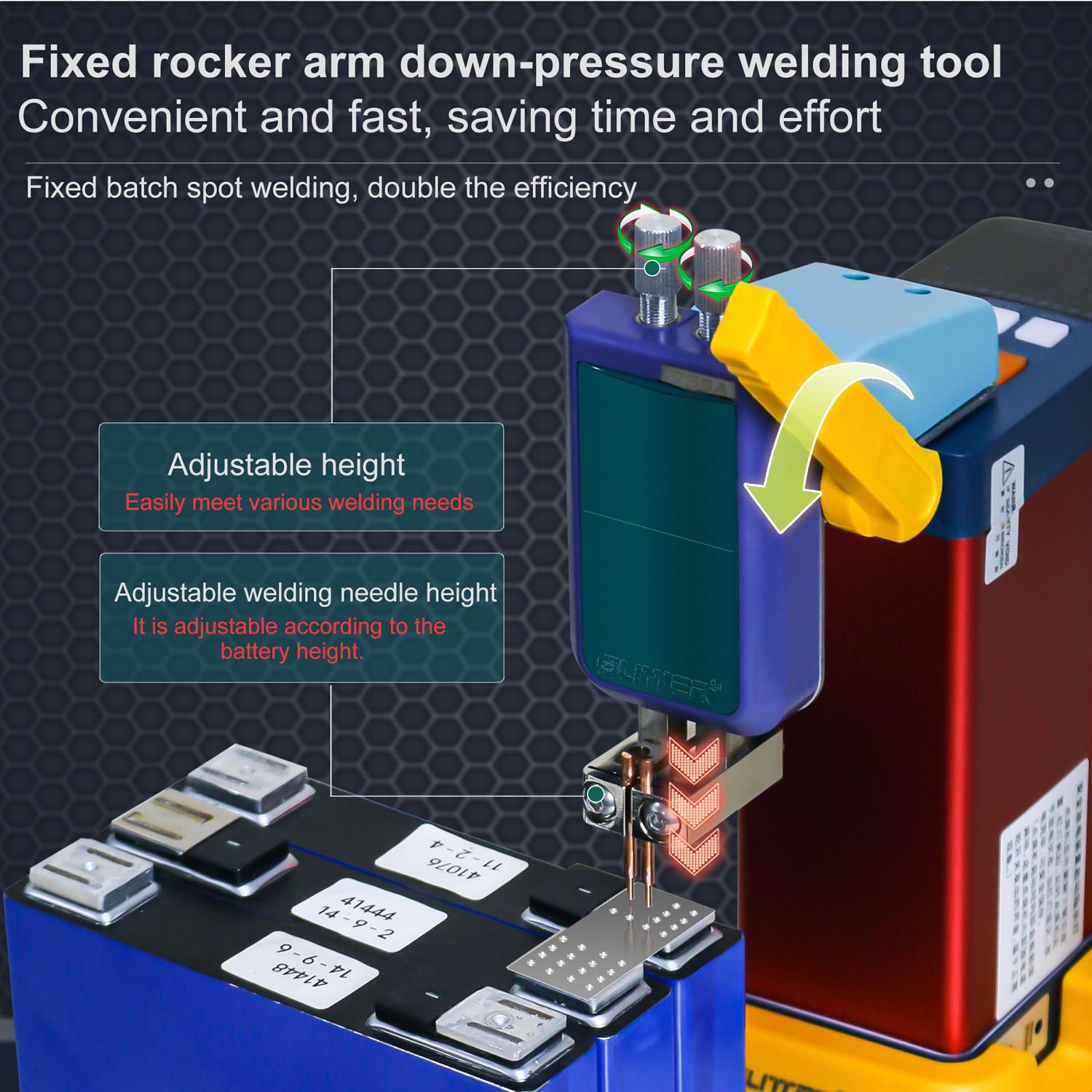

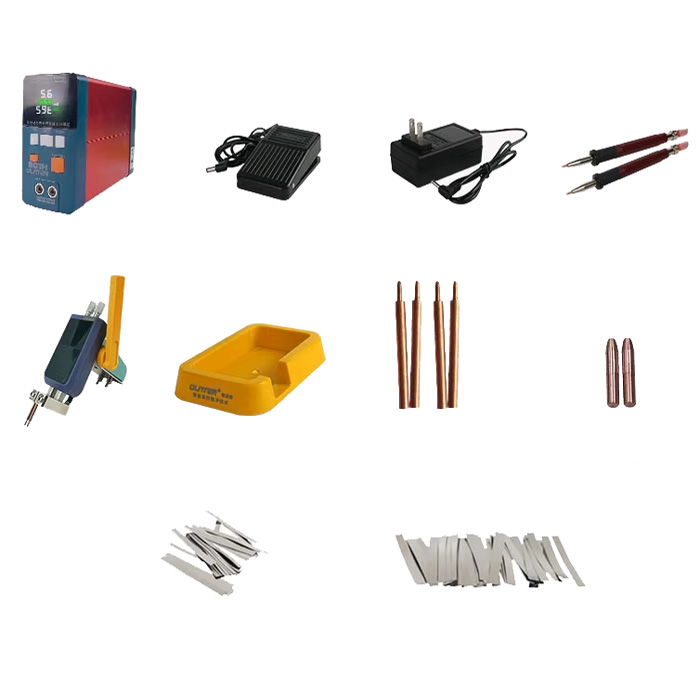

Le kit comprend également un outil de soudage fixe avec bras oscillant à pression, pratique à utiliser et qui réduit considérablement le temps de travail lors du soudage en série.

La structure de la tête de l'outil est réglable en hauteur, ce qui permet une adaptation facile des éléments.

De plus, la hauteur de l'aiguille de soudage elle-même est réglable, ce qui permet de l'ajuster à la hauteur d'une batterie spécifique, comme le montre l'exemple d'un pack de grandes cellules prismatiques bleues.
