Refroidissement du laser CO₂ : circuit d'eau, CW-3000 et groupe frigorifique en pratique
La pompe fait circuler l'eau, CW-3000 rejette la chaleur dans l'air et un refroidisseur à groupe frigorifique la retire activement. Ces trois solutions remplissent des fonctions différentes. Découvrez sur le schéma et les photos le circuit, ses contrôles et pourquoi la température affichée ne suffit pas.
La pompe fait circuler l'eau, CW-3000 rejette la chaleur dans l'air et un refroidisseur à groupe frigorifique la retire activement. Ces trois solutions remplissent des fonctions différentes. Découvrez sur le schéma et les photos le circuit, ses contrôles et pourquoi la température affichée ne suffit pas.
Les points essentiels
- Le circuit doit assurer le passage dans le tube et l'évacuation de la chaleur absorbée.
- Le refroidisseur passif dépend de la température ambiante ; le groupe possède sa propre puissance frigorifique.
- Le choix dépend des exigences du tube, des conditions de l'atelier et du cycle de travail.
D'abord le principe de fonctionnement
Deux fonctions : débit et évacuation de la chaleur
L'eau doit circuler et rejeter la chaleur
Les deux fonctions du circuit sont aussi importantes. Une bonne température dans le réservoir ne prouve pas encore que le liquide traverse le tube.

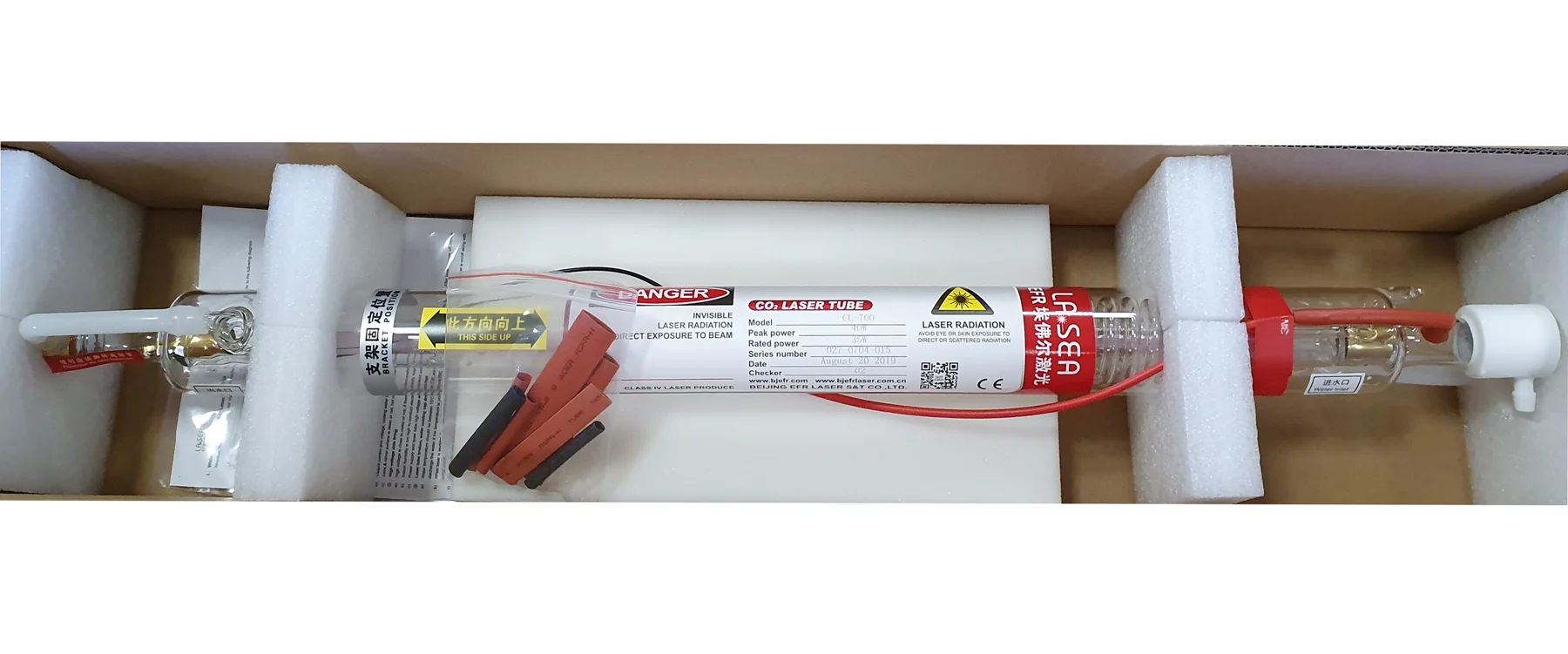

Dans une machine classique avec un tube en verre refroidi par liquide l'eau traverse la chemise autour de la source. Elle absorbe la chaleur produite pendant le travail et retourne au réservoir ou au refroidisseur. Ce circuit doit respecter les conditions du tube précis : débit, température et fluide adaptés.
Il est facile de confondre deux fonctions distinctes. La pompe transporte le liquide, mais n'est pas un groupe frigorifique. Si la chaleur reste dans un petit réservoir, sa température augmente. Un échangeur ou un groupe frigorifique évacue la chaleur, mais cela n'aide pas le tube si un tuyau est plié, si de l'air reste dans le circuit ou si la pompe n'assure pas le débit.
Il faut donc observer tout le circuit, pas un seul indicateur. De l'eau fraîche immobile dans le réservoir ne confirme pas son passage dans la source. Un ventilateur en marche ne prouve pas un bon niveau de liquide. Croiser ces contrôles renseigne bien mieux que la température seule.
Pompe, refroidisseur passif et groupe frigorifique : voir la différence

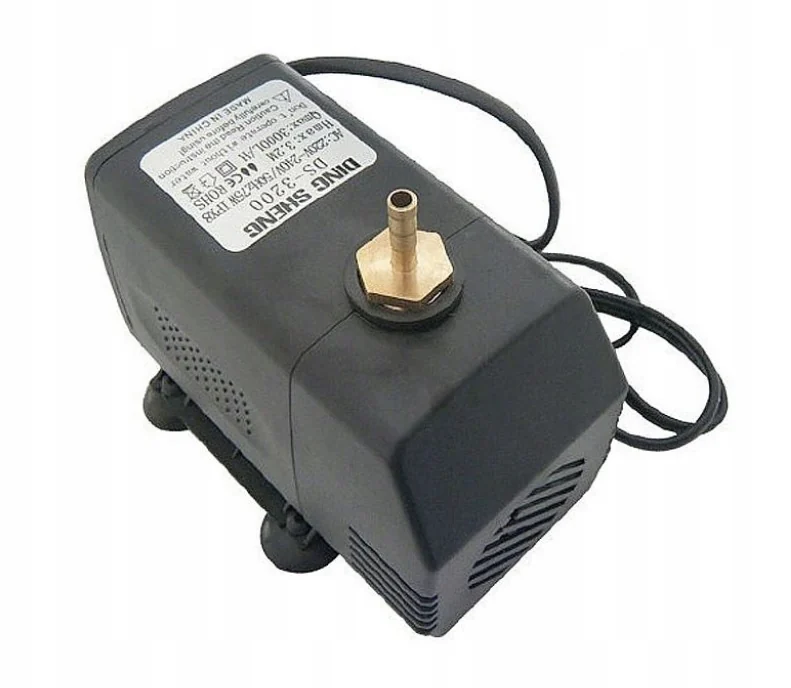

Une pompe avec réservoir assure la circulation. La réserve de liquide et l'ambiance absorbent la chaleur ; les conditions évoluent donc avec la durée de travail. Cette solution demande de vérifier que l'ensemble satisfait les exigences de la machine, y compris en charge.

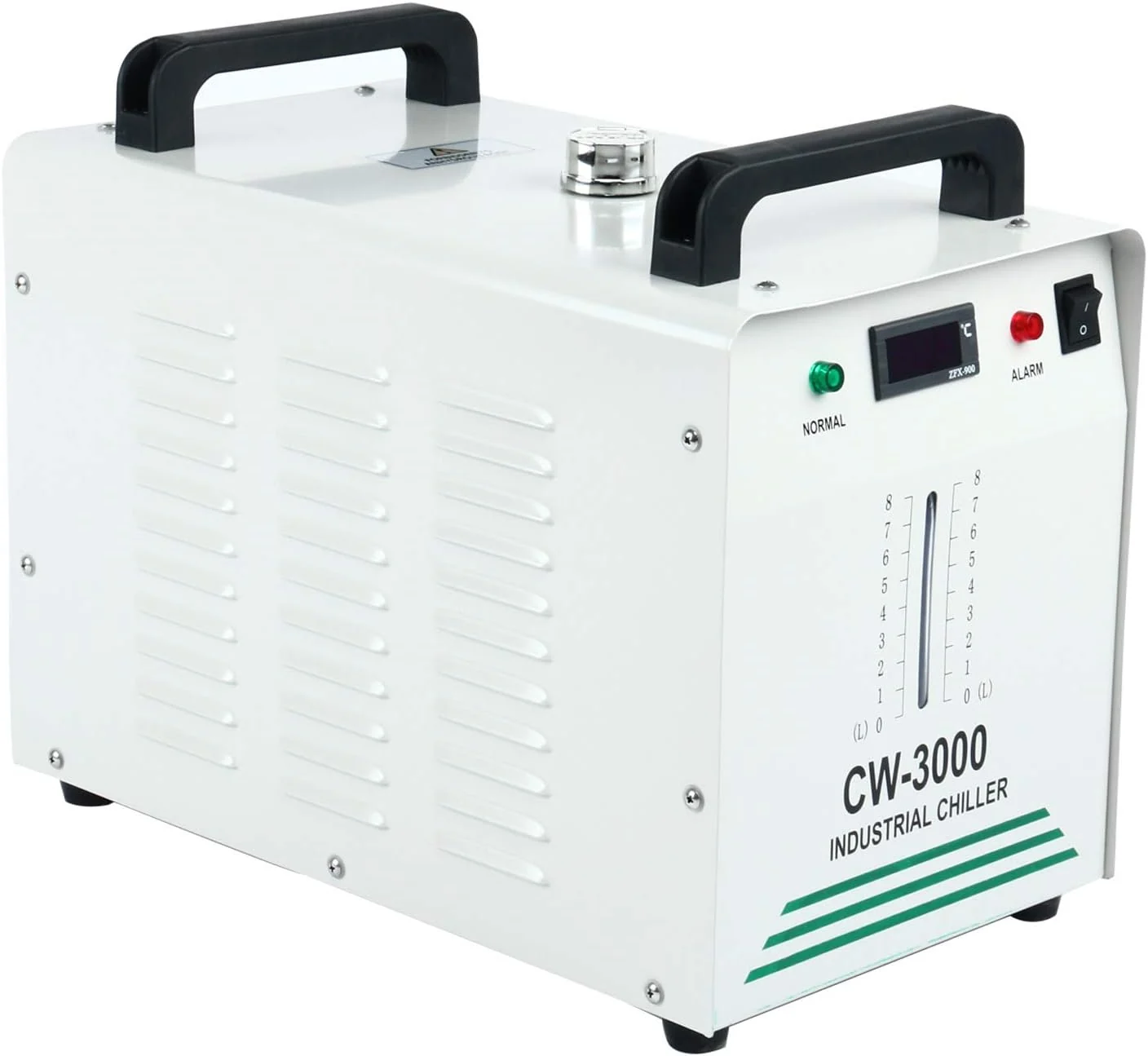

CW-3000 est une solution passive : pompe, échangeur et ventilateur favorisent le transfert de chaleur de l'eau à l'air. Il n'y a pas de circuit à compresseur permettant de réguler la température comme un groupe actif. Lorsque l'atelier se réchauffe, les possibilités d'évacuation changent.
Le CW-5200 à groupe frigorifique utilise un circuit frigorifique et une régulation de température. Sa capacité dépend de la version et des conditions de fonctionnement. Sa puissance frigorifique est exprimée en W ou kW pour des conditions définies. Cette grandeur diffère des 50 W/°C du CW-3000 : ne comparez pas directement ces chiffres. Consultez la fiche actuelle de la version proposée ; les photos des raccords servent ici à identifier les composants.
| Les éléments comparés | CW-3000 | Le CW-5200 à groupe frigorifique |
|---|---|---|
| Mode d'évacuation de la chaleur | Échangeur et ventilateur rejettent la chaleur dans l'air ambiant | Circuit frigorifique actif |
| Dépendance à la température de l'atelier | Déterminante pour le fonctionnement de l'échangeur | Reste importante pour la capacité et la ventilation du groupe |
| Caractéristique thermique de l'offre | Capacité de dissipation de 50 W/°C | Puissance frigorifique en W ou kW selon la fiche de la version précise |
| Les points à confirmer | Maintien des conditions admissibles pendant la période la plus chaude | Adéquation de la capacité, du débit et des réglages à l'installation précise |
| Condition commune | Bon niveau de liquide, circuit libre, ventilation nécessaire et sécurités actives | |
L'été modifie les conditions de tout le circuit
Imaginez le même refroidisseur dans une pièce fraîche puis près d'une machine en marche par forte chaleur. Dans le second cas, l'air qui reçoit la chaleur est plus chaud et l'écart de température peut être moindre. Changer la valeur affichée ne transforme pas CW-3000 en groupe frigorifique.
Pour le dimensionnement, indiquez la température ambiante maximale prévue, l'emplacement et la nature du travail. Un essai court et une série de plusieurs heures représentent des charges différentes. Masquer une grille ou diriger l'air chaud d'une autre machine vers l'entrée change aussi les conditions.
Comprendre la relation
Que change la température de l'atelier ?
Déplacez les valeurs pour voir la limite d'un refroidisseur passif. Ce modèle explique le principe ; il ne dimensionne pas un appareil précis.
La température souhaitée est inférieure à l'ambiance. Un échangeur avec ventilateur seul ne peut atteindre cet objectif.
Peut refroidir activement dans les limites de sa capacité. Tenez compte de la charge, des conditions de travail et de la plage admissible du tube ; une consigne seule ne garantit pas le résultat.
Lisez les raccords, puis suivez les tuyaux

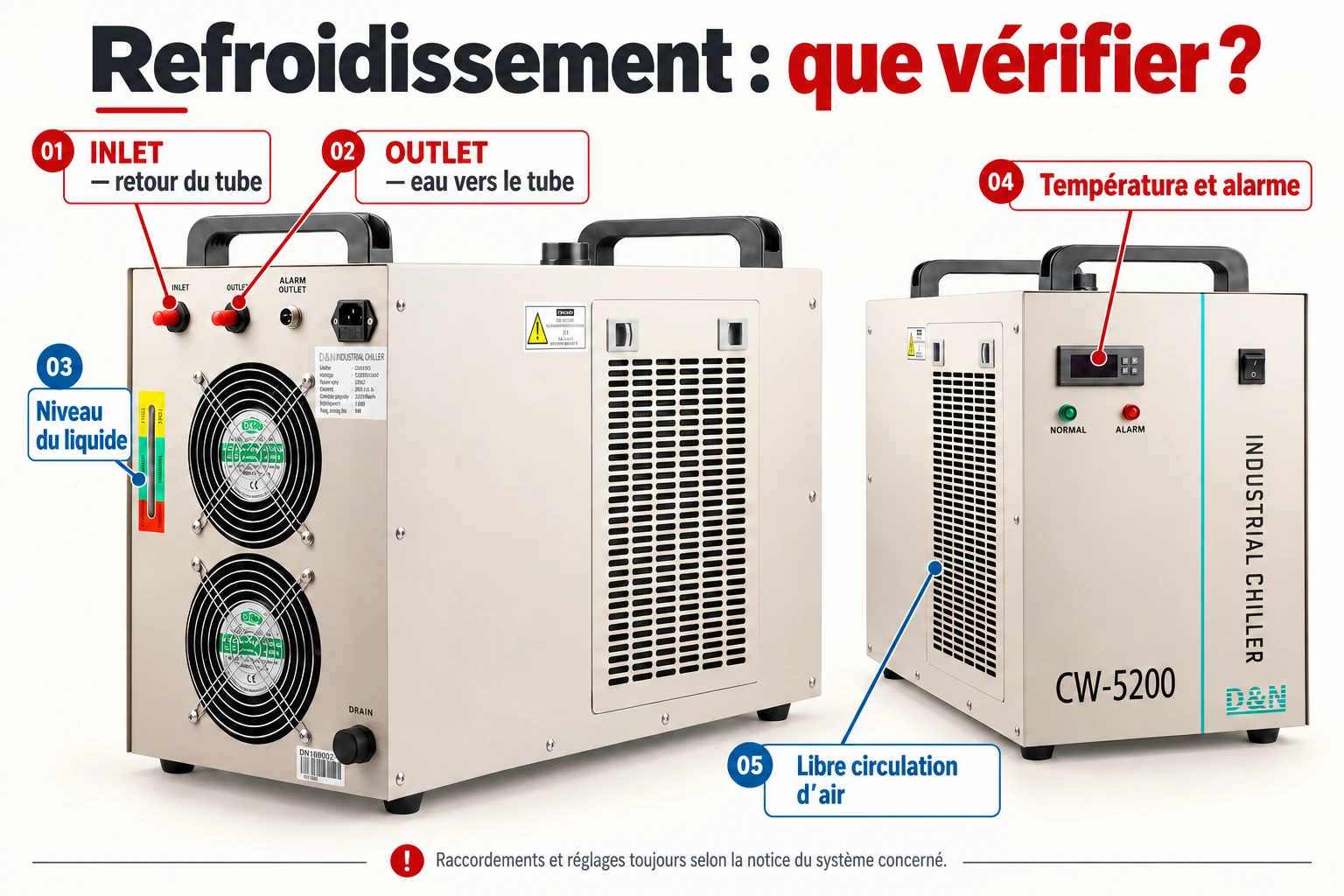

Les photos annotées du CW-5200 montrent les raccords : OUTLET désigne la sortie du liquide du refroidisseur vers la machine ; INLET désigne le retour vers le refroidisseur. Le connecteur ALARM OUTLET est un connecteur de signal, pas un autre raccord d'eau. Cette distinction se voit mieux sur la photo que dans une liste de caractéristiques.
Le sens de circulation dans le tube, le diamètre des tuyaux et la purge découlent de la documentation de l'ensemble. À la mise en service, suivez la boucle réelle : refroidisseur → machine → retour. Deux tuyaux branchés ne suffisent pas à confirmer une connexion correcte.
L'indicateur vertical aide à contrôler le remplissage, le panneau affiche température et états de fonctionnement, et les grilles doivent être dégagées. Vérifiez pour votre version la lecture de l'échelle, de l'alarme et les niveaux admissibles. La photo aide à reconnaître les éléments ; les caractéristiques viennent de la fiche de l'appareil précis.
Retour du liquide du tube vers le refroidisseur.
Eau dirigée du refroidisseur vers le tube.
Contrôlez selon l'échelle et la notice de l'appareil concerné.
La température ne remplace pas la confirmation du débit dans le tube.
Laissez l'espace de circulation d'air exigé par le fabricant.
Plus froid n'est pas toujours mieux
La bonne température correspond à la plage de fonctionnement définie pour la source, pas à la valeur la plus basse possible. Un refroidissement excessif du tube ou des tuyaux dans un local humide peut provoquer de la condensation. C'est le phénomène observé sur un récipient froid apporté dans l'air chaud.
Nous ne donnons donc pas de consigne valable pour tous les CO₂. Il faut les recommandations des fabricants du tube et du refroidissement et les conditions réelles de l'atelier. En présence de gouttes, d'une fuite ou d'une alarme, arrêtez l'émission et corrigez la cause selon la procédure de la machine. N'augmentez pas la puissance pour compenser un résultat dégradé.
Contrôlez aussi la stabilité dans le temps. Un relevé de température au début, pendant un travail représentatif et après celui-ci est plus utile qu'une seule photo de l'afficheur sans indication de charge.
Première mise en service : courte séquence de contrôles
- Identifiez l'ensemble. Notez modèles du tube et du refroidisseur, fluide autorisé, débit requis et plage de température.
- Contrôlez l'installation. Contrôlez état et cheminement des tuyaux, raccords et espace de ventilation. Intervenez avec l'appareil dans l'état prescrit par sa notice.
- Remplissez correctement. Utilisez le fluide et le niveau approuvés. Ne faites pas tourner la pompe à sec.
- Démarrez le circuit seul. Confirmez la circulation avant l'émission laser ; recherchez fuites, plis et bulles aux endroits où ils gênent le refroidissement.
- Vérifiez les sécurités. Le signal d'alarme et la protection de débit doivent fonctionner selon la documentation de l'ensemble. Ne remplacez pas les contrôles par le contournement des sécurités.
- Effectuez un essai de travail. Observez les conditions sur un petit projet, puis sous une charge représentative.
Cette séquence organise la vérification de l'installation. Les valeurs et opérations de raccordement doivent correspondre aux modèles utilisés.
Pourquoi les litres par minute ne décrivent pas toute l'installation
Le débit et la hauteur de refoulement annoncés d'une pompe ne sont pas atteints simultanément dans n'importe quel circuit. Tuyaux, longueur du parcours, raccords, dénivelé et résistances de la machine influencent le point de fonctionnement réel.
Un chiffre plus élevé sur l'étiquette ne remplace donc pas la confirmation du débit requis dans le tube. Pour le choix, communiquez diamètres, longueurs et cheminement des tuyaux ainsi que les exigences du fabricant de la source. Vérifiez aussi l'utilisation du signal d'alarme avec la machine selon la méthode prévue.
De même, le volume du réservoir n'est pas une puissance frigorifique. Une réserve plus grande peut changer de température plus lentement, mais n'évacue pas automatiquement l'apport continu de chaleur. Cette différence compte pour les longues séries.
Et si le refroidissement est déjà intégré à la machine ?
Toutes les machines n'ont pas un refroidisseur externe posé à côté. Un exemple d'organisation différente est xTool P3 avec son refroidissement intégré. Le contenu original du fabricant présente cette fonction comme un élément de la machine complète.
Un système intégré change le nombre d'éléments externes et leur utilisation, mais conserve des exigences d'entretien. Avant de comparer les configurations, vérifiez le contenu de l'ensemble, le contrôle du refroidissement et les opérations utilisateur prévues dans la documentation.
Cet exemple explique pourquoi le choix d'un refroidisseur laser commence par le modèle exact de la machine. Les recommandations d'une installation classique avec tube en verre et circuit externe ne s'appliquent pas automatiquement à toute construction.
Refroidissement intégré du P3
Animation du fabricant montrant l'emplacement du refroidissement dans la machine.
Offre associée → · Ouvrir la vidéoSymptôme → points à examiner → suite à donner
| Ce que vous observez | Premiers contrôles | Étape suivante |
|---|---|---|
| La température monte pendant la série | Ambiance, grilles, échangeur, cycle de travail et charge | Comparez à la plage de l'installation et vérifiez le dimensionnement |
| La température semble correcte, mais une alarme de débit apparaît | Niveau du liquide, pompe, tuyaux et boucle dans la machine | Corrigez la cause avant l'émission ; ne contournez pas la sécurité |
| Bulles ou débit instable | Remplissage, cheminement des tuyaux et procédure de purge | Rétablissez les conditions selon la notice de l'ensemble |
| Humidité sur les éléments froids | Conditions du local et température par rapport au point de rosée | Arrêtez le travail et rétablissez des conditions sûres avant de reprendre |
| Fuite, tuyau endommagé ou bruit inhabituel | Lieu de l'incident et état du circuit après arrêt correct | N'utilisez pas une installation défaillante ; relevez les données pour le service |
Les codes d'alarme dépendent du contrôleur et de la version. Au lieu d'utiliser une table trouvée au hasard, relevez le message complet, le modèle et le moment d'apparition.
Réunissez les données pour choisir le refroidissement
Pour un choix pertinent, décrivez le poste réel : modèle et puissance optique du tube, exigences de refroidissement du fabricant, tâche habituelle, durée des sessions et température maximale de l'atelier. Ajoutez des photos des raccordements et des indications de l'appareil actuel.
Si le refroidissement fonctionne déjà et que le problème est récent, précisez son moment d'apparition, les valeurs relevées et tout changement de matériau, fluide, tuyaux ou emplacement. La distinction entre un mauvais dimensionnement et une panne de l'installation existante évite d'acheter des pièces au hasard.
À réaliser dans l'atelier
Données à réunir avant choix ou demande de service
À préciser avant de choisir
Questions et réponses
CW-3000 refroidit-il l'eau sous la température du local ?
Un refroidisseur avec échangeur et ventilateur seuls ne refroidit pas activement sous la température ambiante. Sa capacité à rejeter la chaleur dépend de l'écart de température et des conditions de l'installation.
50 W/°C signifie-t-il que CW-3000 convient à un laser de 50 W ?
Non. Ce sont deux grandeurs différentes : dissipation thermique et puissance optique de la source. Le choix exige la charge thermique et les exigences du tube et de l'installation précis.
Tous les lasers CO₂ ont-ils besoin d'un refroidisseur externe ?
Toutes les constructions n'utilisent pas le même circuit. Les tubes en verre classiques ont souvent une boucle externe ; d'autres machines intègrent le refroidissement ou emploient une autre source. La documentation du modèle précis est le point de départ.
Peut-on recommander une température unique pour tous les tubes ?
Il n'existe pas de réglage correct pour toutes les sources et conditions. Respectez la plage de l'ensemble, en tenant compte de la température, de l'humidité ambiante et du risque de condensation.
La température affichée est normale. Puis-je ignorer l'alarme de débit ?
Non. La température du réservoir et le débit dans le tube sont deux conditions distinctes. Identifiez d'abord la cause de l'alarme et rétablissez la circulation.
