UV, UV DTF et DTF : trois voies du visuel au produit fini

Identifiez d'abord le procédé

Des images semblables, des chemins différents vers la surface

Le plus simple pour reconnaître la technologie est d'identifier le support sur lequel la tête imprime et ce qui se passe après l'impression. En UV direct, l'encre est déposée sur l'objet. En UV DTF et en DTF textile, le visuel est d'abord imprimé sur un film, mais les matériaux suivants et le mode d'application diffèrent.

Cette distinction est pratique. Pour un t-shirt, il faut un procédé compatible avec le tissu et le lavage ultérieur. Pour une coque, la surface, la forme et l'adhérence comptent. Pour un panneau s'ajoutent la position du visuel, la hauteur de la pièce et la possibilité de la poser de manière stable sur la table.

UV direct : l'objet passe sous la tête

Dans la vidéo de la Z120M vous verrez un visuel imprimé sur un objet plat. Dans l'exemple suivant, une bouteille tourne dans un support sous la tête. Dans les deux cas, l'appareil imprime sur la surface de l'objet ; il ne s'agit pas de coller un transfert UV DTF.

Ce procédé permet d'organiser la personnalisation de plaques, coques, panneaux et objets promotionnels adaptés. L'objet doit entrer dans l'espace de travail, être correctement positionné et laisser le dégagement requis pour la tête. Pour une série de pièces identiques, un gabarit de positionnement aide à retrouver le même emplacement d'impression.

L'offre actuelle de la Z120M annonce une zone d'impression maximale de 267 × 420 mm et une hauteur d'objet de 0–120 mm. Le plateau de 300 × 420 mm constitue un paramètre différent de la zone imprimable. Pour préparer le projet, utilisez la bonne valeur et la géométrie réelle de l'objet avec sa fixation.

Découvrez la table, le chariot et le guidage

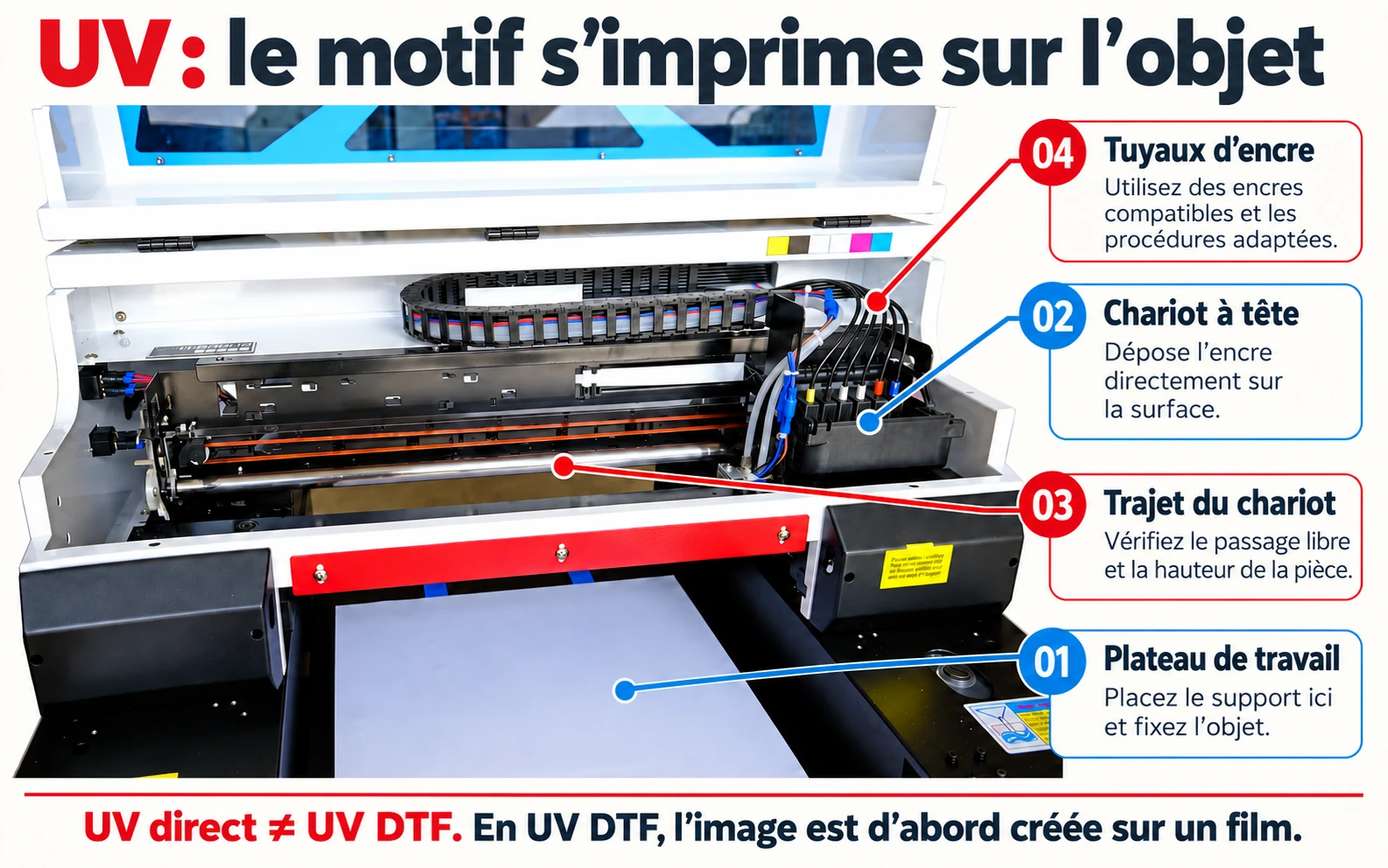

La photo légendée de l'imprimante UV montre la table, le chariot de tête, le guidage et les tuyaux d'encre. Ces éléments concrets interviennent dans la préparation du travail. Une partie mobile ne doit pas heurter un objet trop haut ou une fixation saillante.

Pour imprimer directement sur une surface irrégulière, régler le point le plus haut « à l'œil » ne suffit pas. Les limites de distance de tête, de mesure de hauteur, de courbure et de fixation dépendent de la conception de l'appareil. Faites l'essai sur l'objet réel, avec sa finition.

L'offre de la Z120M comprend CMYK et le blanc. Ne supposez pas automatiquement la présence d'un vernis supplémentaire, d'une texture ou d'une compatibilité avec tout film au seul motif que l'appareil possède une lampe UV. Pour chaque configuration, vérifiez les canaux précis et les matériaux approuvés.

Agrandir l'image ↗

01 · Table de travail

Soutient l'objet pendant l'impression de l'image. Les dimensions du plateau et la zone réellement imprimable sont des paramètres différents.

02 · Chariot

Déplace la tête au-dessus de la surface. L'objet et sa fixation doivent lui laisser un espace suffisant.

03 · Guidage du chariot

Permet le déplacement de l'ensemble le long de la zone d'impression.

04 · Alimentation en encre

Les tuyaux visibles appartiennent au circuit d'alimentation en encre ; leur entretien est décrit dans la notice du modèle précis.

Bois et support transparent : le visuel rencontre la texture

Sur le bois, la couleur interagit avec le veinage et la finition. Un même motif n'a pas nécessairement le même aspect sur un support brut, verni ou préparé autrement. Dans la démonstration, observez les bords du visuel et le rapport entre l'image colorée et le fond naturel.

Un objet transparent soulève une autre question : de quel côté verra-t-on l'impression et quel fond doit-elle avoir ? Une couche blanche peut changer la perception des couleurs. Un visuel vu à travers la plaque exige de réfléchir au côté d'impression et à l'ordre des couches pris en charge par le procédé. Préparez un petit échantillon avec de la couleur, du blanc et une transition vers la transparence.

La vidéo montre un résultat visuel précis. Évaluez l'adhérence, la résistance au produit de nettoyage utilisé et le vieillissement sur votre propre matériau. Le seul aspect brillant d'une photo ne renseigne pas sur la durabilité du produit fini.

UV DTF : imprimez le transfert, puis reportez le visuel

En UV DTF le visuel est créé dans un système compatible de films et d'encre UV. Le transfert préparé est ensuite appliqué sur l'objet. Il n'est pas nécessaire de placer tout l'objet décoré sur la table de l'imprimante, mais la compatibilité de sa surface avec le transfert précis doit toujours être vérifiée.

La courte vidéo originale consacrée à xTool O1 avec un mug réunit la conception, l'impression sur le support et le résultat fini. L'exemple de l'application sur une coque de téléphone montre la pose et la pression du transfert. Comparez-le à la scène précédente où la tête imprime directement sur la bouteille en rotation. La séquence complète de préparation et de retrait des films doit suivre les instructions du système.

Un système courant distingue le film d'impression A et le film de transfert B. Ils remplissent des fonctions différentes et forment un ensemble compatible. La lamination, le retrait du support et l'application dépendent des matériaux et de la configuration. On ne les choisit pas sur la seule ressemblance du nom « film UV ».

Feuille ou rouleau : une organisation différente des séries

Le mode feuille peut être pratique pour quelques visuels personnalisés. Si vous préparez régulièrement des lots plus longs, le guidage du support, la lamination et la sortie du transfert deviennent essentiels. Dans le système O1, des accessoires compatibles assurent ces fonctions, notamment LM1 et RF1, selon la configuration choisie.

L'animation du fabricant montre l'organisation du cheminement en rouleau ; l'autre vidéo présente une impression plus longue et l'application sur un objet. Il s'agit d'une démonstration du fonctionnement. La durée du clip ne permet de déduire ni la productivité ni une longueur mesurée de rouleau complet.

Pour planifier une série, comptez aussi la disposition des visuels sur le support, la préparation des transferts, l'application manuelle et les contrôles. La seule vitesse de la tête ne décrit pas le temps du fichier à la commande terminée.

DTF pour vêtements : du film PET au t-shirt

Le procédé textile DTF commence aussi sur un film, mais utilise des encres pigmentaires et un adhésif thermofusible. Après préparation et fixation de la couche adhésive, le transfert est appliqué sur un tissu compatible à l'aide d'une presse. Ce système de matériaux diffère de l'UV DTF pour surfaces rigides.

Notre vidéo KJ-302A montre l'impression sur film, tandis qu'un gros plan de l'impression finie présente un tissu tenu et déplacé à la main. Ces vues permettent d'observer le support et le produit fini. Les paramètres de pressage et les essais de lavage doivent être définis pour le film, la poudre et le vêtement utilisés.

Sur un t-shirt sombre, la couche blanche aide à isoler les couleurs du fond. La taille des aplats compte aussi : un grand visuel uniforme et une inscription fine peuvent se comporter différemment sur le vêtement. Évaluez la couleur, mais aussi le toucher, le bord, l'élasticité et la position de l'application par rapport aux coutures et aux surépaisseurs.

Imprimante, poudrage et presse : des étapes successives

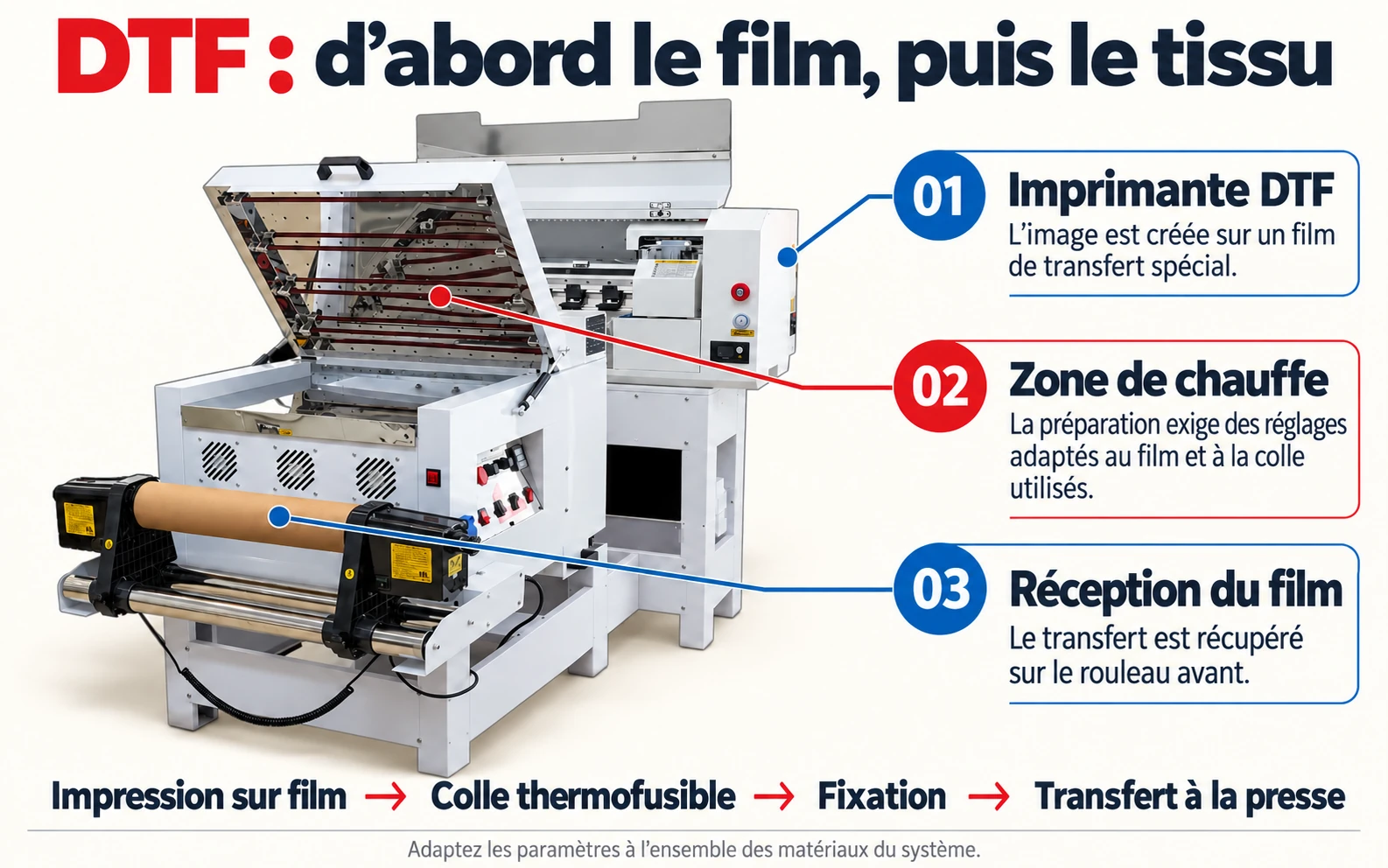

La photo légendée de l'ensemble montre l'imprimante, la zone de chauffe pour préparer le transfert et la sortie du film. Le procédé exige de contrôler l'application homogène de l'adhésif adapté, le retrait de l'excédent et la fixation selon les matériaux. L'application sur le tissu se prépare ensuite.

Dans l'offre actuelle de la KJ-302A la largeur maximale d'impression est de 420 mm, et celle du support est de 430 mm. Deux têtes EPSON XP600, les encres CMYK et blanche, ainsi qu'un système de poudrage avec chauffage forment une configuration précise. La presse de transfert thermique constitue une étape distincte et doit être choisie en fonction du produit.

Pour préparer le visuel, utilisez les paramètres du RIP et l'orientation prévus pour l'ensemble du procédé. N'ajoutez pas un nouvel effet miroir dans chaque logiciel sans vérifier l'étape qui l'applique automatiquement. Un petit essai comportant un texte lisible permet de contrôler le sens de l'image avant la série.

Agrandir l'image ↗

01 · Imprimante DTF

Imprime le visuel sur le film de transfert ; dans ce procédé, elle n'imprime pas directement sur le t-shirt.

02 · Zone de chauffe

Participe à la préparation du transfert avec une couche adhésive. Le temps et la température dépendent du système de matériaux.

03 · Sortie du film

Le transfert préparé poursuit son traitement. Son application au tissu intervient ensuite dans une presse.

Pourquoi le blanc change la perception des couleurs

Une image colorée sur fond blanc, un t-shirt noir et une plaque transparente ne s'observent pas dans les mêmes conditions. L'encre blanche peut former une sous-couche ou une partie du visuel, selon la technologie et l'agencement des couches pris en charge.

Sur l'échantillon, juxtaposez un petit texte, un aplat saturé, un dégradé et une zone à transparence maîtrisée. Observez le projet sur le bon fond et du côté prévu pour l'utilisation. Ne jugez pas tout le procédé d'après la seule impression d'une photo sur une plaque blanche.

Le blanc nécessite aussi un entretien quotidien adapté au système. La circulation et l'agitation, lorsqu'elles équipent le modèle, aident à gérer l'encre sans supprimer le contrôle des buses, les opérations de début et de fin de journée ni les exigences liées aux arrêts.

Comparez les solutions selon le travail, au-delà du mot commun « impression »

Le choix est plus simple avec trois produits réels : le plus fréquent, le plus grand et le plus exigeant. Précisez leur matériau, leur finition, la taille du visuel, le nombre d'exemplaires et leur utilisation ultérieure.

Un échantillon qui répond aux questions du client

1. Utilisez l'objet approprié. Même fournisseur, même revêtement, même couleur et même matériau que la commande prévue.
2. Préparez un extrait d'un projet exigeant. Petit texte, aplats, logo et couleurs essentielles.
3. Réalisez le procédé complet. Avec préparation du support, transfert ou fixation et traitement de fixation requis.
4. Vérifiez le résultat après le délai requis. Évaluez les bords, l'adhérence et l'aspect dans les conditions d'utilisation.
5. Vérifiez la résistance requise. Pour un vêtement, lavage et étirement ; pour un objet promotionnel, nettoyage ou abrasion adaptés, selon le système utilisé.

Ne supposez pas automatiquement une résistance au lave-vaisselle ou à l'extérieur, ni une aptitude au contact alimentaire. Ce sont des exigences précises du produit fini, à confirmer pour les matériaux et le procédé utilisés. Les consigner aide le fournisseur à proposer un essai adapté.

Organisez l'atelier pour le cycle complet, au-delà de l'impression

Outre la machine, prévoyez de la place pour préparer les supports, stocker les films et transferts et évaluer les produits finis. Le DTF ajoute les adhésifs et l'étape thermique ; l'UV impose les exigences liées à l'encre et à la polymérisation. Organisez la ventilation, la protection et la manipulation des matériaux selon les notices et leurs fiches.

Comparez la procédure de démarrage, le contrôle des buses, la gestion du blanc et les opérations de fin de journée. Notez aussi les actions à effectuer avant une pause prolongée. Pour de petites commandes irrégulières, cette routine peut compter autant que la vitesse d'impression.

Sur un lot d'essai, mesurez séparément la préparation du fichier, l'impression, la préparation du transfert ou du bridage, l'application et le contrôle. Notez le nombre de pièces acceptées et la consommation de support. Ce relevé indique si la limite de l'atelier vient de l'imprimante, de l'application manuelle ou de la préparation de la commande suivante.

Sources et documentation

• Roland DG : composants et étapes du DTF textile
• xTool : rôles des films A/B et des supports de transfert
• xTool : procédé UV DTF dans le système O1
• CNCworld : imprimante UV Z120M
• CNCworld : imprimante DTF KJ-302A
