Nettoyeur à ultrasons en pratique : pièces, bijoux et vinyles
Rainure d'une pièce métallique, pâte à polir dans un sertissage, saleté dans les sillons d'un disque : la brosse n'atteint pas facilement toutes les zones. Le nettoyeur utilise un bain et des ultrasons pour aider à décoller les saletés. Découvrez la préparation du procédé, l'utilité des modes et pourquoi les dimensions du panier comptent autant que les litres.
Rainure d'une pièce métallique, pâte à polir dans un sertissage, saleté dans les sillons d'un disque : la brosse n'atteint pas facilement toutes les zones. Le nettoyeur utilise un bain et des ultrasons pour aider à décoller les saletés. Découvrez la préparation du procédé, l'utilité des modes et pourquoi les dimensions du panier comptent autant que les litres.
Les points essentiels
- La cavitation agit dans le liquide qui atteint la surface.
- Produit, température, durée et disposition des pièces forment un seul procédé.
- Adaptez l'espace utile du panier et les fonctions à la tâche.
Cavitation : voir ce qui se passe près de la surface

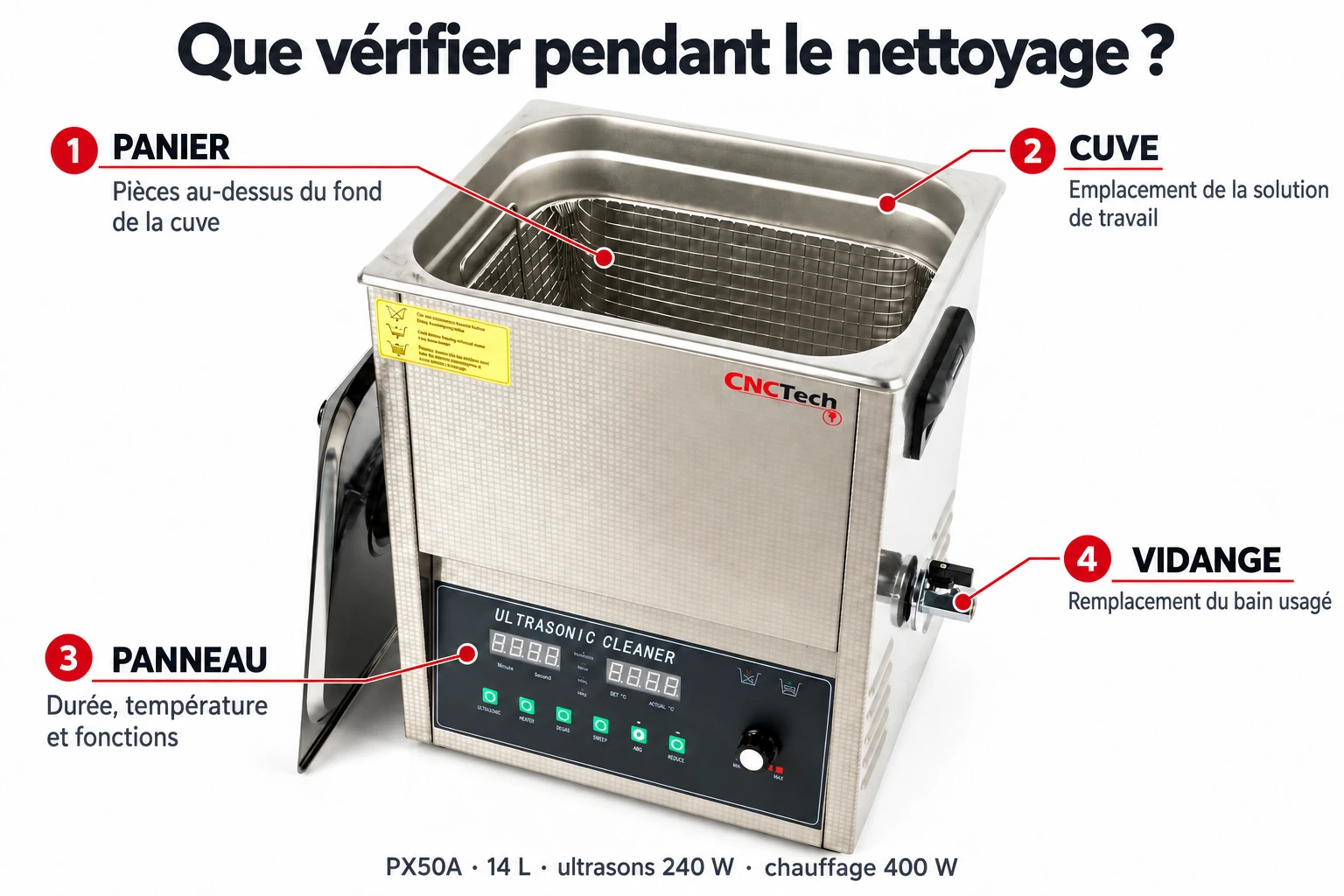

Éloigne les pièces du fond. Disposez-les pour que le bain atteigne leurs surfaces.
Reçoit une solution de travail compatible ; les litres ne remplacent pas les dimensions du panier.
Réglages de durée, température et fonctions propres au modèle.
Facilite le remplacement du bain usagé selon la notice.
Pourquoi le bain atteint-il les recoins ?
La cavitation aide à décoller les saletés. L'efficacité dépend aussi du produit, de la température, de la durée et de la disposition des pièces ; une poche d'air empêche l'accès de la solution.
Les transducteurs transmettent l'énergie vibratoire au liquide. Les variations de pression créent des microbulles puis leur implosion ; la cavitation aide à décoller les saletés de la surface immergée. La solution atteint les trous, rainures et creux difficiles d'accès avec un outil manuel. Une solution adaptée au matériau aide à enlever la contamination précise.
Dans la coupe animée, observez le contact entre liquide et pièce. Une poche d'air sous la pièce empêche le bon contact de la surface avec le bain. Deux pièces jointives peuvent aussi masquer la zone à nettoyer. La disposition de la charge influence donc le résultat, même à réglages identiques.
Les vagues ou bulles visibles dans la cuve ne mesurent pas à elles seules la propreté. Contrôlez le résultat sur la pièce sortie et préparée pour l'inspection : rainure, canal, revêtement ou surface problématique.
La même pièce avant et après le cycle : une démonstration réelle
La vidéo de la série PS montre la même pièce ronde dans le panier avant immersion et après le procédé présenté. Les plans mis en regard permettent de voir l'évolution de sa surface : le premier montre une pièce plus sale, le second une pièce nettement plus propre.
Ce sont des extraits authentiques d'un même enregistrement. La position du panier et de la caméra change : il ne s'agit donc pas d'une mesure de laboratoire ni d'une comparaison à cadrage identique. La démonstration ne fournit pas de recette universelle pour d'autres saletés ou matériaux. Elle donne toutefois un point de départ concret : identifiez la zone problématique, préparez le procédé et comparez le résultat à cet endroit.
Avant le cycle : dépôt sur la pièce métallique
Une pièce ronde avec un dépôt clair est visible dans le panier, à côté d'une chaîne et d'autres éléments.
Offre associée → · Ouvrir la vidéoAprès le cycle : surface métallique mise à nu
Après retrait du panier, la pièce ronde présente une surface argentée nettement plus propre.
Offre associée → · Ouvrir la vidéoAtelier : buses, tamis et pièces de géométrie complexe
Une tâche courante consiste à retirer un dépôt gras d'une pièce métallique à rainures ou à trous. Commencez par une photo et précisez : le métal, la saleté et la zone qui doit être propre. L'aluminium, l'acier et une pièce avec joint ou revêtement peuvent nécessiter des procédés différents.
Dans la démonstration des pièces métalliques, observez leur répartition dans le panier. L'accès du bain à chaque surface compte davantage que remplir la cuve au maximum. Retirez au préalable les gros contaminants libres selon une méthode adaptée à la pièce pour ne pas charger immédiatement toute la solution. Si la saleté est dans un canal, assurez son remplissage par le liquide sans poche d'air.
Après le cycle, vérifiez précisément ce canal ou cette rainure, puis effectuez le rinçage et le séchage nécessaires. Mettre la surface à nu ne reconstruit pas les pertes dues à la corrosion ; un extérieur propre ne garantit pas que tous les passages sont dégagés. Des photos avant et après votre essai aident à évaluer la charge suivante : elles doivent concerner la même pièce dans les mêmes conditions.
Pièces mécaniques dans le panier
Un panier contenant des pièces métalliques et une chaîne est plongé dans le bain.
Offre associée → · Ouvrir la vidéoAtelier de bijouterie : pâte à polir et éléments fragiles
Après polissage, la pâte reste dans les creux, contre-dépouilles et zones difficiles d'accès. Les ultrasons avec un produit adapté au métal sont utilisés en bijouterie pour ces tâches. Rinçage et séchage comptent aussi pour ne laisser ni produit ni dépôt sur la surface terminée.
Avant de plonger un bijou complet, identifiez toute sa construction : pierres, sertissages, collages, revêtements et assemblages. Perles, corail, certaines pierres et finitions fragiles peuvent nécessiter une autre méthode. Un bain énergique n'est pas une recette commune à tous les ornements. En cas de construction incertaine, consultez les recommandations du fabricant ou du spécialiste du procédé.
Le même principe vaut pour les lunettes et éléments optiques : la compatibilité d'une monture métallique ne confirme pas la résistance des traitements des verres. Le choix pour l'optique porte sur l'objet complet, le produit et les conditions de nettoyage.
Disques vinyles : leur guidage compte aussi
L'ensemble spécialisé pour disques montre comment associer le même phénomène de cavitation à un autre support. L'accessoire fait tourner les disques dans le bain, au lieu de les poser comme des pièces métalliques dans un panier. Observez le maintien, la rotation et la zone qui traverse la solution.
Le PS30AL de notre offre possède une cuve de 6 l, des ultrasons à 40 kHz et un accessoire rotatif fourni. Le procédé reste déterminé par les recommandations du disque et du produit : niveau du bain, protection de l'étiquette, durée, température, rinçage et séchage. La plage de réglage de l'appareil n'est pas une température de nettoyage conseillée pour les vinyles.
La vidéo démontre l'utilisation mécanique. L'image du disque qui tourne n'est pas un test d'amélioration sonore ; il faut des conditions de comparaison adaptées pour l'évaluer. Au quotidien, la dépose et le séchage du disque comptent aussi pour éviter de le salir à nouveau.
Vinyles : rotation des disques dans le bain
Le support fait tourner les disques en immergeant leur zone de lecture dans le bain.
Offre associée → · Ouvrir la vidéoDEGAS, SWEEP et réglage de puissance : quand ces fonctions sont utiles
DEGAS prépare un bain neuf en aidant à retirer l'air dissous, qui limite la transmission efficace de l'énergie. Utilisez cette fonction après préparation de la solution selon la procédure de l'appareil. Son objectif diffère du chauffage du liquide.
SWEEP fait varier la fréquence dans une petite plage autour de la fréquence de travail pour favoriser une action plus uniforme du champ dans la cuve. C'est utile pour une charge répartie sur une grande zone. Les fonctions Pulse, Turbo Sweep ou Power Sweep peuvent fonctionner différemment selon la série : comparez les notices, pas seulement les noms des touches.
Le réglage de la puissance ultrasonore permet d'adapter l'intensité du procédé. Le chauffage est un système distinct : ses watts ne s'ajoutent pas à la puissance de nettoyage ultrasonore. Une température plus élevée peut aider certains produits, mais la plage admissible dépend du produit et de la pièce. Les ultrasons eux-mêmes peuvent également chauffer le liquide.
Panneau et panier du nettoyeur PX
Panneau de commande et panier amovible : des éléments d'organisation du procédé.
Offre associée → · Ouvrir la vidéoRéglage de puissance sur le nettoyeur FTS
Le gros plan du panneau FTS montre le réglage de la puissance ultrasonore avec la molette.
Offre associée → · Ouvrir la vidéo6 litres et 14 litres : commencer par les centimètres, pas par le nom
Vérifiez les dimensions des pièces avec leur disposition, puis les dimensions utiles du panier et le niveau d'immersion nécessaire. Les dimensions du réservoir dépassent l'espace libre de l'insert. Le volume nominal n'indique pas non plus la quantité de liquide à verser pour une procédure donnée.
Par exemple, PX50A possède une cuve de 300 × 240 × 200 mm et un volume nominal de 14 l. FTS360 propose 300 × 155 × 150 mm pour 6 l nominaux. Toutes deux annoncent 300 mm de longueur, mais diffèrent en largeur, profondeur et équipement. Une pièce presque aussi longue que la cuve exige de vérifier son passage dans le panier avec du jeu, pas seulement de comparer les litres.
Pour un lot régulier, prévoyez l'espace entre les pièces, la charge admissible du panier et le mode de retrait. La vidange facilite le renouvellement du bain ; une zone distincte de rinçage et de séchage détermine souvent le confort du poste complet.
PS, GX, PX et FTS : comparer les fonctions concrètes
| Modèle d'exemple | Cuve | Ultrasons / chauffage | Caractéristique à vérifier |
|---|---|---|---|
| PS20A | 3 l ; 245 × 135 × 100 mm | 120 W / 100 W ; 40 kHz | Réglages simples de durée et de température ; petites pièces |
| GX30A | 6 l ; 300 × 150 × 150 mm | 180 W / 200 W ; 40 kHz | DEGAS et modes SemiWave / FullWave |
| PX50A | 14 l ; 300 × 240 × 200 mm | 240 W / 400 W ; 40 kHz | DEGAS, SWEEP, réglage de puissance et cuve plus large |
| FTS360 | 6 l ; 300 × 155 × 150 mm | Réglable 0–180 W / 300 W ; 40 kHz | Mémoire des réglages et plusieurs modes, dont pulsé et Sweep |
Dans cette comparaison, tous les appareils fonctionnent à 40 kHz nominaux. Les différences portent notamment sur l'espace, la puissance ultrasonore, le chauffage et les fonctions de commande. Le nom de série ne remplace pas la vérification de la taille précise. Si vous répétez des charges similaires chaque jour, la mémoire des réglages peut être plus pratique qu'un volume de cuve supplémentaire inutilisé.
De la préparation au séchage : le cycle complet
Ne versez pas de solvants inflammables ni de milieux agressifs non autorisés dans un appareil standard. Le nettoyage n'est pas une stérilisation : les applications soumises à des exigences d'hygiène demandent une procédure correctement validée.
À réaliser dans l'atelier
Liste pour le cycle de nettoyage
Résultat insuffisant ? Modifiez le bon élément du procédé
| Observation | Les points à contrôler | Modification pratique à tester |
|---|---|---|
| La saleté reste sous une pièce jointive | Disposition et contact avec le liquide | Espacez les pièces et éliminez la poche d'air |
| Le bain neuf fonctionne moins bien que prévu | Dégazage et préparation de la solution | Effectuez l'étape DEGAS prévue |
| Un dépôt gras reste sur le métal | Compatibilité chimique, concentration et usure du bain | Vérifiez un produit prévu pour cette saleté et ce métal |
| La surface devient mate ou change de couleur | Résistance du matériau, produit et sollicitation du procédé | Arrêtez, évaluez la compatibilité et réduisez l'agressivité selon la procédure adaptée |
| Des taches réapparaissent après séchage | Rinçage et propreté de l'eau | Améliorez l'après-nettoyage plutôt que d'allonger seulement les ultrasons |
La fiche d'un nettoyage réussi comprend modèle, solution et concentration, température initiale, durée, mode et chargement. Elle aide à comparer les lots suivants et à déterminer le renouvellement de la solution.
À préciser avant de choisir
Questions et réponses
Faut-il dégazer l'eau à chaque renouvellement ?
Une solution neuve contient de l'air dissous. Effectuez la préparation, dont DEGAS, selon la notice de l'appareil et du procédé. La durée n'est pas identique pour toutes les cuves.
Quelle différence entre 240 W d'ultrasons et 400 W de chauffage ?
La première valeur décrit le système ultrasonore, la seconde le chauffage du liquide. On ne les additionne pas comme une puissance de nettoyage et l'on ne compare pas les modèles sur la seule somme des watts.
Une pièce de 300 mm entre-t-elle dans une cuve de 300 mm ?
Vérifiez les dimensions réelles du panier, l'épaisseur de ses parois, les espacements nécessaires et le mode d'immersion. Les dimensions de la cuve ne sont pas les dimensions utiles du panier.
Le nettoyeur convient-il à toutes les bagues ?
Identifiez métal, pierres, sertissage, collages et revêtements. Certains bijoux complets exigent une autre méthode même si leur métal peut être nettoyé aux ultrasons.
Pourquoi ne pas poser les pièces directement sur le fond ?
Utilisez le panier ou l'insert prévu. Il sépare les pièces du fond et permet de manipuler correctement la charge ; la notice du nettoyeur définit la méthode autorisée.
Le métal aura-t-il l'air neuf après retrait de la rouille ?
Le nettoyage révèle la surface sans remplacer le matériau perdu par corrosion. Piqûres et autres dommages peuvent subsister.
