Marqueur laser FIBER : marquage noir, gravure et couleur sur métal

Trois procédés différents sous le nom commun de « marquage »

La gravure retire une partie du matériau et forme un creux. Le marquage peut être perceptible au toucher ; la profondeur résulte d'une stratégie planifiée, souvent avec plusieurs passages. Une inscription en surface et un relief profond n'ont ni la même durée ni le même mode de réalisation.

Le marquage thermique modifie l'aspect de la surface. Sur des métaux adaptés, un échauffement contrôlé crée ou modifie une couche d'oxyde ; il est possible de rechercher un marquage sombre et, sur certains aciers et le titane, des couleurs. Il ne s'agit pas d'appliquer une encre. L'objectif peut être un contraste net sans creuser volontairement la surface.

Le retrait du revêtement révèle une couche d'aspect différent. Un exemple est le marquage clair obtenu en retirant une couche de peinture adaptée sur un métal. Pour cette opération, évaluez surtout le contraste, la netteté des contours et l'état de la couche sous-jacente.

Les coupes ci-dessous illustrent le principe de ces procédés. Sur une pièce réelle, leurs effets peuvent se combiner : une couleur sur une photo ne prouve donc à elle seule ni la profondeur ni la résistance mécanique du marquage.

Comment les miroirs transforment un dessin en marquage

Le faisceau atteint le matériau à travers une tête de balayage galvo. De petits miroirs mobiles le guident le long du parcours défini : les textes fins, les lignes et les remplissages se forment sans déplacer toute la tête au-dessus de chaque point. L'optique focalise le faisceau dans la zone de travail, tandis que la pièce est positionnée sur la table ou dans un dispositif de fixation.

Le projet préparé définit les dimensions, l'ordre des objets et le remplissage. L'opérateur règle la puissance, la vitesse, la fréquence, l'espacement des lignes, le nombre de passages et, si la source le permet, la durée d'impulsion. La mise au point et le positionnement répétable de la pièce sont tout aussi importants.

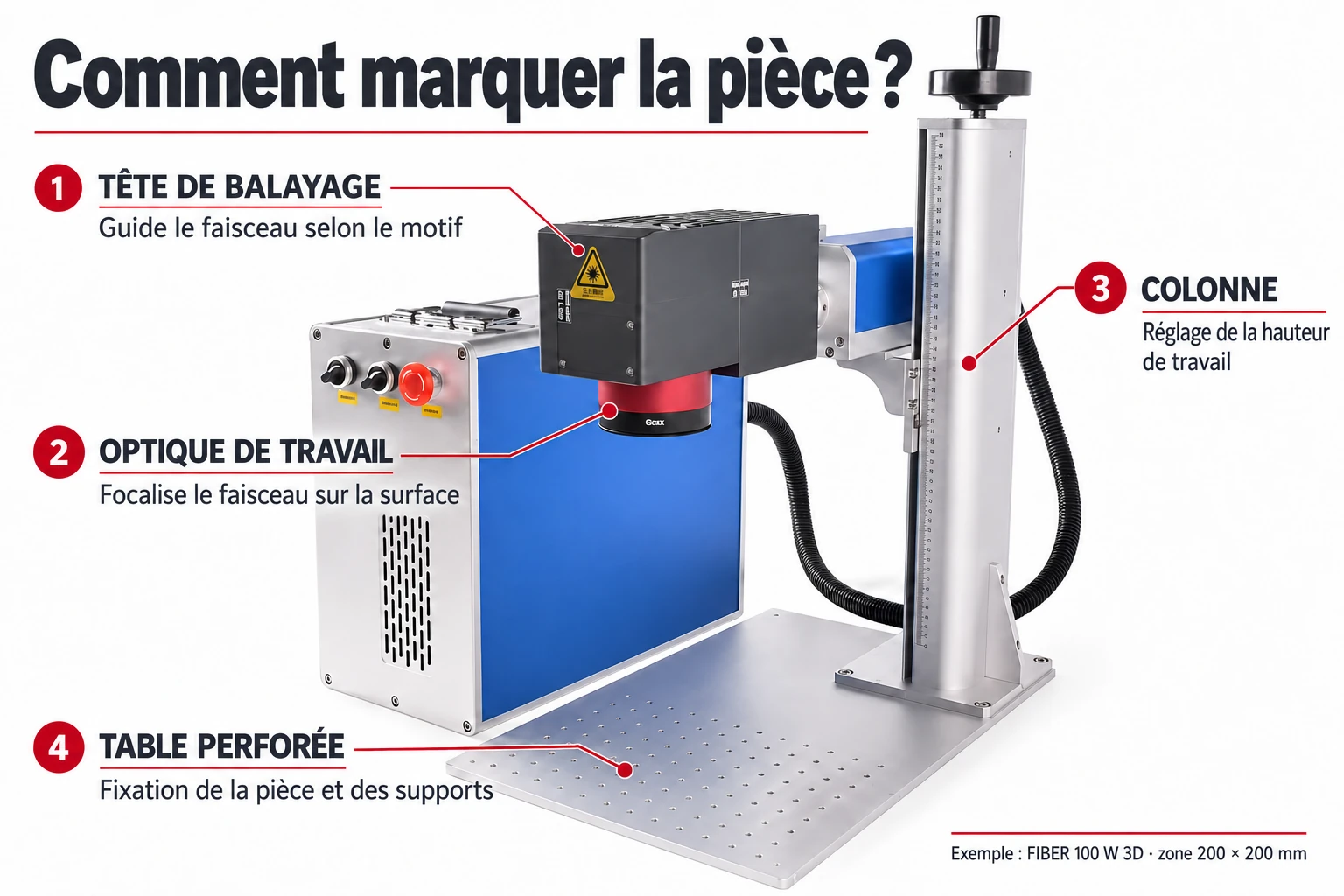

La photo légendée montre la tête, l'optique de travail, la colonne et la table. Le seul boîtier de l'appareil ne renseigne pas sur toutes les protections nécessaires au poste. Les métaux peuvent réfléchir le rayonnement ; les mesures de protection dépendent de l'appareil et du procédé précis.

Agrandir l'image ↗

Tête de balayage

Guide le faisceau sur les lignes et les remplissages du projet.

Optique de travail

Focalise le faisceau à la distance appropriée de la surface.

Colonne

Règle la hauteur de la tête au-dessus de la pièce ; ne confondez pas la molette avec un capteur d'autofocus.

Table perforée

Espace pour les dispositifs de fixation et le positionnement répétable des pièces.

Acier : inscription sombre, motif et changement de couleur

Dans la démonstration sur une pièce métallique, observez la formation de la petite inscription sans contact avec un outil mécanique. Pour un usage technique, la taille du marquage, sa lisibilité, sa position et sa répétabilité d'une pièce à l'autre sont importantes. Pour un numéro de série ou un code à lecture automatique, définissez à l'avance les conditions de contrôle et d'utilisation ultérieure.

L'acier inoxydable peut aussi produire différentes couleurs de surface. La vidéo de l'échantillon coloré montre un effet à distinguer d'une peinture ou d'une impression. Les propriétés de l'alliage, l'état et la propreté de la surface, les paramètres du faisceau et l'espacement des lignes influencent le résultat visible.

Pour ce type de projet, réalisez votre propre grille d'essais. Chaque case correspond à une combinaison de réglages différente et documentée, sur le même matériau. Ne supposez pas qu'une couleur obtenue sur une tôle sera identique sur une autre finition. La démonstration d'une machine standard confirme le résultat précis filmé ; la seule couleur du motif ne permet pas d'identifier la source.

Aluminium : distinguez métal, anodisation et peinture

Des lettres claires sur une plaque sombre résultent souvent d'une action sur le revêtement. L'aluminium anodisé, l'aluminium peint et l'alliage brut ne constituent pas un même matériau avec une recette unique. La surface exposée au faisceau et le résultat recherché diffèrent.

Dans la vidéo sur l'échantillon revêtu, observez la limite entre le fond et la lettre. La netteté et l'homogénéité de la zone marquée déterminent l'aspect d'un petit texte. Pour une plaque technique, examinez aussi les lignes fines, les petits chiffres et le marquage après le nettoyage requis.

Pour obtenir un marquage noir sur de l'aluminium préparé à cet effet ou travailler un revêtement exigeant, vérifiez un essai réalisé avec la source et la configuration précises. Ne transposez pas le résultat d'une plaque noire à tout objet argenté. La courbure compte tout autant : une plaque plane et la face latérale d'une pièce cylindrique peuvent nécessiter des fixations différentes.

Sur une anodisation colorée, un marquage clair peut résulter de la modification ou du retrait du composant colorant tout en conservant une grande partie de la couche anodisée. Cela ne signifie pas toujours que le métal nu est exposé. Une inscription blanche ne prouve donc à elle seule ni une gravure profonde ni le retrait complet de la couche protectrice.

Laiton, bijoux et plastiques : adaptez le résultat au produit

Sur de petits objets métalliques, il est possible de réaliser des initiales, des motifs ou des dessins plus profonds. Si le projet prévoit une gravure perceptible au toucher dans le laiton, évaluez l'enlèvement de matière et l'état de surface, au-delà du contraste sur une photo. Pour une pièce mince, il faut aussi considérer l'effet thermique et le support.

En bijouterie, il faut décider séparément si le motif doit seulement modifier l'aspect de la surface ou retirer du métal. Avec les métaux précieux, la perte de matière compte aussi pour le bijou lui-même. Une bague ou une alliance peut nécessiter un dispositif rotatif compatible et un accès à la surface choisie.

Certains plastiques peuvent être marqués après identification de leur composition exacte et choix d'une source adaptée. La personnalisation d'un étui montre un produit précis, sans valider tous les plastiques. Pour marquer du verre transparent ou un plastique nécessitant une autre longueur d'onde, comparez la technologie UV. Un laser UV ne doit pas être assimilé à une source à fibre standard de 1064 nm ; la catégorie commerciale ne remplace pas l'identification du type de source et de sa longueur d'onde.

L'intérêt de MOPA : maîtriser les impulsions, au-delà des watts

Une source MOPA permet de régler indépendamment la durée d'impulsion et la fréquence dans la plage disponible sur l'appareil. Cela élargit la maîtrise de l'action de l'énergie sur le métal. À puissance moyenne identique, une autre séquence d'impulsions peut servir un autre effet : contraste, détail délicat, couleur ou enlèvement de matière.

Un exemple concret de notre offre est xTool F2 Ultra avec laser MOPA de 60 W. Le fabricant annonce une durée d'impulsion réglable de 2–500 ns et une fréquence de 30–4000 kHz. La démonstration originale montre un motif coloré sur du métal. Observez la distinction des couleurs et les détails du motif terminé ; cela ne garantit pas la même couleur sur n'importe quel alliage.

La F2 Ultra est proposée avec une seule source MOPA de 60 W ou dans une configuration à deux lasers ajoutant une diode de 40 W. Ces deux sources répondent à des besoins différents : leurs puissances ne s'additionnent pas. La zone standard mesure 220 × 220 mm. Le matériau et l'effet recherché guident le choix de la source pour chaque projet.

Relief, tête 3D, autofocus et dispositif rotatif : distinguez les fonctions

La mention « 3D » dans le nom du résultat n'indique pas encore quelle tête a été utilisée. Un relief profond peut être réalisé sur une surface plane par passages successifs. Une vidéo où l'objet tourne montre, elle, le travail d'un axe rotatif. Pour une pièce irrégulière, vérifiez la plage de commande du foyer, les logiciels compatibles et la possibilité de préparer la géométrie adaptée.

L'offre citée de la 100 W 3D mentionne une tête galvo 3D et EZCAD3 PL. Le modèle 100 W standard possède une tête galvo et EZCAD PL. La différence ne se résume donc pas au même nombre de watts. Avant de choisir, présentez la forme de l'objet, la surface du marquage et le déroulement souhaité du procédé.

Zone de travail, lentille et séries : un petit marquage exige un bon plan

La zone doit contenir le projet et la hauteur disponible accueillir l'objet avec son dispositif de fixation. L'optique et la taille du champ sont liées à la taille du spot et à la distance de travail : la plus grande lentille n'est donc pas automatiquement idéale pour les dessins les plus fins. Pour évaluer un petit code ou texte, contrôlez le détail à sa taille finale.

Pour les séries, un gabarit de fixation aide à positionner les pièces successives et à réduire le réglage manuel. Les systèmes de caméra et la reconnaissance de lots offrent une autre organisation lorsque le modèle les prend en charge. La caméra ne modifie ni la composition du matériau ni les règles de choix des paramètres, mais peut faciliter le positionnement.

La vitesse de balayage en mm/s n'est pas un nombre de pièces finies par heure. Le temps dépend de la surface remplie, de l'espacement des lignes, du nombre de passages, des changements de position et du remplacement des pièces. Pour une comparaison réelle, utilisez le même projet et un matériau identique.

Quatre exemples de configurations, quatre questions d'achat différentes

Ce tableau réunit les caractéristiques décrites dans les offres actuelles, sans classer les machines par puissance. Ne les comparez pas seulement sur la profondeur maximale d'un tableau ou une démonstration de découpe d'un petit objet métallique. Une machine de marquage galvo et une découpeuse FIBER spécialisée pour les tôles répondent à des besoins différents.

L'échantillon décisif pour l'achat doit inclure votre plus petit marquage, la profondeur maximale requise et la surface réelle. Pour les codes, vérifiez la lecture ; pour la résistance à l'abrasion ou aux produits chimiques, effectuez un essai adapté sur le marquage fini.

Comment préparer un essai qui apporte une réponse utile

Pour discuter du choix, joignez une photo cotée, le projet et le nombre de pièces par lot. Cela permettra de déterminer si le critère essentiel est la source, la zone de travail, la géométrie, le dispositif de fixation ou le remplacement rapide des pièces.
