Fraiseuse CNC en pratique : bois, acrylique, métal et usinage 3D

Date d'ajout: 24-05-2024

Relief en bois, poche dans un bloc métallique, élément transparent de présentoir ou poinçon en laiton : la fraiseuse les façonne par enlèvement de matière. Découvrez les différentes opérations, le rôle de l'outil et du bridage, ainsi que les différences entre une petite fraiseuse d'atelier et une configuration plus grande dotée d'un axe rotatif.



Rédaction CNCworldMise à jour : 11 min de lecture + démonstrationsFraisage CNC

Relief en bois, poche dans un bloc métallique, élément transparent de présentoir ou poinçon en laiton : la fraiseuse les façonne par enlèvement de matière. Découvrez les différentes opérations, le rôle de l'outil et du bridage, ainsi que les différences entre une petite fraiseuse d'atelier et une configuration plus grande dotée d'un axe rotatif.

Les points essentiels
  • Une même géométrie peut nécessiter des parcours différents dans le bois, l'acrylique et le métal.
  • L'outil et le bridage déterminent ce qui peut être réalisé sans reprendre la pièce.
  • La puissance, la zone de travail, Z, la commande et la précision décrivent des caractéristiques différentes de la machine.
01

Contour, poche, trou et relief : que fait réellement l'outil ?

Le fraisage de contour donne à la pièce son contour extérieur ou intérieur. La poche retire la matière d'une zone délimitée jusqu'à la profondeur prévue, pour loger une partie de mécanisme ou un insert. Le perçage et l'usinage des trous préparent les fixations. Pour un relief 3D la hauteur de surface varie en de nombreux points et l'outil reproduit une forme en volume.

métal, alliage exact non identifiéVidéo
Démarrage automatique à l'écran · sans son

Contours de plusieurs pièces dans un même échantillon

L'outil suit les contours et réalise les trous de plusieurs pièces dans une même plaque métallique.

Offre associée → · Ouvrir la vidéo

Dans les vidéos, comparez les mouvements. Pour une poche, l'outil enlève un volume à l'intérieur du contour ; pour un contournage, il suit le bord ; pour un relief, il varie sa position sur l'axe Z. Un modèle final peut combiner plusieurs opérations et plusieurs outils. Une grande fraise retire plus vite la matière dans une zone accessible, tandis qu'une petite atteint les détails les plus fins.

Distinguez la machine de la préparation de l'usinage : la fraiseuse exécute les mouvements enregistrés dans le programme. L'ordre des opérations, la surépaisseur laissée, les sorties d'outil et la manière de libérer la pièce finie doivent être planifiés à l'avance.

02

Du modèle au mouvement : CAD → CAM → machine

En CAD vous définissez la géométrie et les dimensions. En CAM vous choisissez l'outil, le mode d'entrée, les profondeurs de passe et la stratégie d'enlèvement de matière. Le postprocesseur enregistre les mouvements dans un format compatible avec la commande de la fraiseuse. Sur le poste, il reste à fixer l'ébauche, régler l'outil, définir l'origine et contrôler le programme.

Un panneau percé exige une échelle de dessin correcte, l'épaisseur du matériau et une décision sur le maintien de la pièce en fin de découpe. Un trou de même géométrie peut être percé ou fraisé selon son diamètre, l'outil et l'opération. La simulation aide à contrôler le parcours, mais ne détecte pas automatiquement une vis de bridage positionnée autrement que dans le modèle.

Lorsque vous recevez un fichier d'un client, demandez le matériau, les tolérances des cotes importantes et les surfaces à finir. Un beau modèle 3D ne contient pas encore toutes les exigences de fabrication.

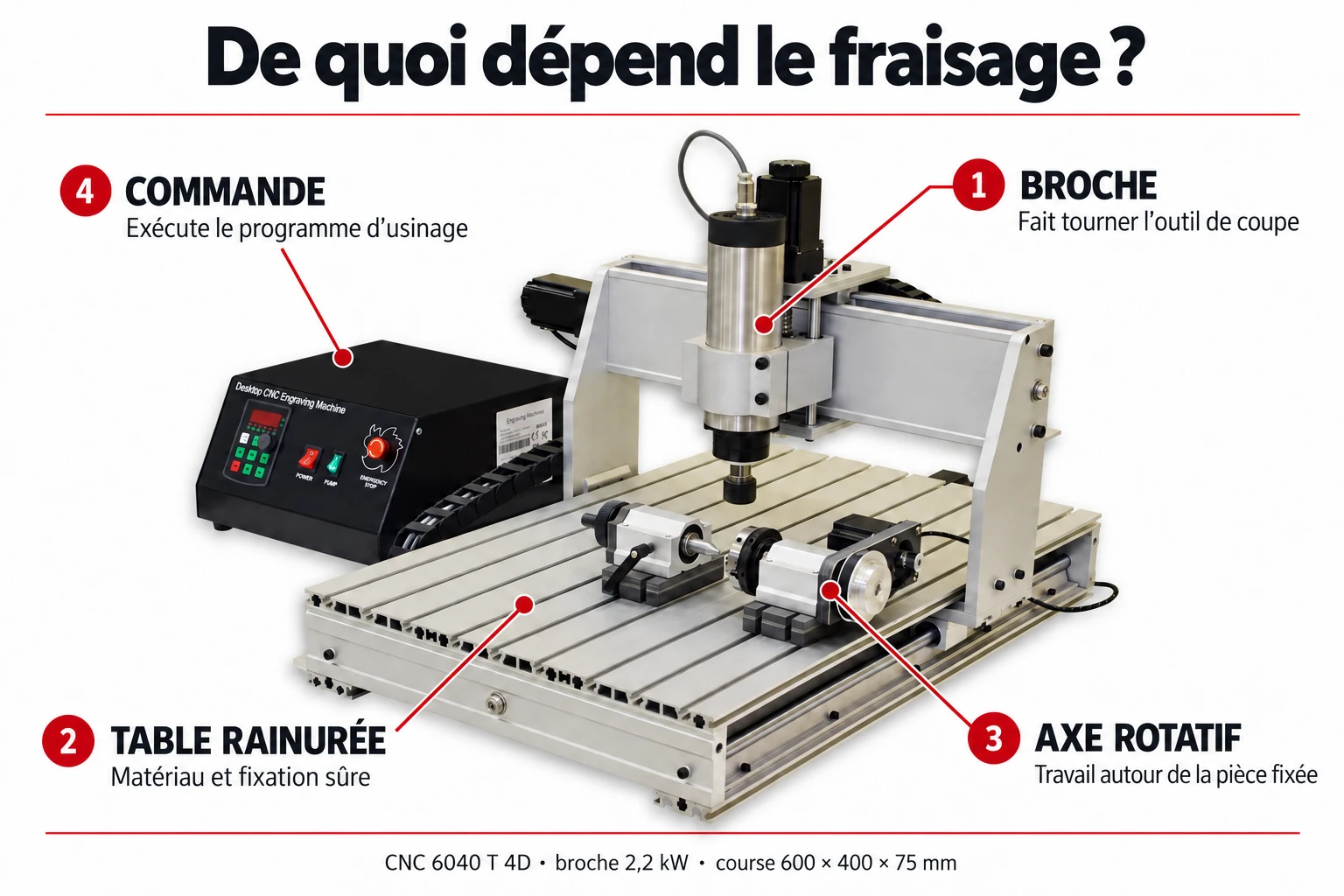

Illustration réalisée à partir d'une photo de l'offre CNCworld. Broche, table rainurée, axe rotatif et commande de l'ensemble CNC 6040 T 4D. Les légendes indiquent les éléments visibles sur la photo. Photo originale.
Broche

Fait tourner l'outil. La seule puissance de 2,2 kW ne définit pas la tolérance de la pièce finie.

Table rainurée

Permet de fixer le matériau et les dispositifs de bridage hors du passage de l'outil.

Axe rotatif

Élargit les possibilités de positionnement et d'usinage de la pièce.

Commande

Exécute le programme ; sa compatibilité avec la FAO et le postprocesseur doit être vérifiée.

03

Bois et MDF : dégagez la matière en ébauche, puis faites apparaître les détails

Le relief illustre bien l'intérêt de séparer l'ébauche et la finition. Vous retirez d'abord le gros du volume en laissant une surépaisseur. Un outil adapté aux détails reproduit ensuite la surface finale. Une fraise hémisphérique peut suivre des courbes douces et une fraise à bout plat former le fond plat d'une poche : la géométrie de coupe fait partie de la conception du procédé.

Dans la vidéo sur le bois, observez la forme qui apparaît sous la fraise puis le relief terminé. Le veinage et le sens des fibres influent sur le bord ; pour découper un panneau, une géométrie de fraise adaptée peut limiter les éclats sur la face supérieure ou inférieure. Le MDF possède une structure différente du bois massif et ses poussières doivent être efficacement aspirées.

Une petite enseigne constitue un premier projet pratique : une poche ou un relief peu profond, des lettres et un contour. Elle permet d'évaluer le fond, la paroi verticale et un petit détail graphique. Si vous ajoutez une texture gravée à un élément découpé, prévoyez le maintien de l'ébauche jusqu'à la fin de toutes les opérations.

boisVidéo
Démarrage automatique à l'écran · sans son

Bois : relief à différentes profondeurs

La fraise retire de la matière du panneau et façonne un relief en volume.

Offre associée → · Ouvrir la vidéo
boisVidéo
Démarrage automatique à l'écran · sans son

C4 PRO : relief décoratif

Usinage d'un panneau en bois et vue rapprochée du relief terminé.

Offre associée → · Ouvrir la vidéo
04

Acrylique et autres plastiques : la fraise doit former et évacuer un copeau

Avec l'acrylique transparent, la qualité du bord, l'absence de fragments fondus collés et la stabilité du bridage sont essentielles. L'outil ne doit pas frotter longtemps au même endroit sans véritablement couper. La géométrie de la fraise, l'avance, la vitesse de rotation et l'évacuation des copeaux agissent ensemble ; la seule vitesse maximale de la broche ne définit pas un bon réglage.

Le fraisage permet de réaliser dans une plaque une poche, un épaulement, un chanfrein ou un trou, au lieu de découper uniquement son contour extérieur. Ces opérations sont utiles pour les panneaux, les boîtiers et les éléments de présentoirs. Dans la démonstration sur plaque transparente, observez le mouvement de l'outil ainsi que le bord ou l'évidement obtenu.

L'offre de la C4 PRO mentionne aussi le POM, le PVC et l'usinage de PCB. Ce sont des opérations différentes : pour un plastique, adaptez l'outil à son comportement ; pour un circuit imprimé stratifié, la maîtrise de l'usinage peu profond et des poussières est essentielle. La compatibilité du PVC avec le fraisage ne signifie pas qu'il convient au laser. La coupe mécanique et l'action thermique du faisceau imposent des exigences différentes au matériau.

plastique transparentVidéo
Démarrage automatique à l'écran · sans son

Plaque transparente : trous et contours

La fraise réalise des trous dans une plaque transparente fixée sur la table.

Offre associée → · Ouvrir la vidéo
05

Aluminium et laiton : pièces, poches et poinçons

Pour les métaux, la rigidité de l'ensemble, la géométrie de l'outil, son faible porte-à-faux et la fiabilité du bridage sont particulièrement importants. L'aluminium peut adhérer à une arête qui travaille dans de mauvaises conditions ; une évacuation efficace des copeaux et une lubrification ou un refroidissement adaptés font partie du procédé prévu pour la machine. Un poinçon en laiton pose un autre problème qu'une grande poche dans l'aluminium.

La présentation de la C4 PRO montre des exemples identifiés comme du laiton, de l'acrylique transparent et du bois. Sur la pièce en laiton, observez les petits évidements et le motif terminé. Le fraisage d'un bloc métallique sur la 6040 illustre, lui, l'enlèvement d'un volume à l'intérieur d'un contour. Ne comparez pas la durée de ces séquences comme une mesure de productivité : elles montrent des opérations différentes.

Si vous prévoyez d'usiner de l'acier, précisez l'alliage, l'opération et les dimensions pour une sélection spécifique. La mention d'une compatibilité avec certains métaux et la vidéo d'une petite pièce ne remplacent pas la validation de la productivité d'une configuration sur votre travail. Pour comparer, préparez une pièce représentative avec ses tolérances et l'état de surface attendu.

laitonVidéo
Démarrage automatique à l'écran · sans son

Laiton : fraisage d'une poche dans une pièce

La fraise évide une pièce en laiton maintenue dans un étau.

Offre associée → · Ouvrir la vidéo
métal, alliage non identifié pour cette séquenceVidéo
Démarrage automatique à l'écran · sans son

Métal : fraisage de poche

La fraise en rotation retire de la matière d'un échantillon argenté maintenu dans un étau.

Offre associée → · Ouvrir la vidéo
bois, laiton, acrylique, panneau dérivé du boisVidéo
Démarrage automatique à l'écran · sans son

Pièces finies : bois, laiton et acrylique

Le fabricant présente des reliefs terminés et des exemples réalisés en bois, en laiton et en acrylique.

Offre associée → · Ouvrir la vidéo
06

Bridage et origine : deux choix qui se retrouvent dans la cote finale

La table rainurée permet de répartir les dispositifs de bridage, mais ne définit pas à elle seule la fixation de chaque pièce. Le bridage doit maintenir la pièce contre les efforts de coupe tout en laissant le passage de la fraise. Dans la FAO, tenez compte des brides, des vis, de l'étau et de la hauteur de dégagement nécessaire.

L'origine de la pièce relie les coordonnées du programme à l'ébauche réelle. Un palpeur d'outil ou une procédure manuelle aide à établir le bon repère sur l'axe Z ; cette opération est distincte de la recherche du centre d'une pièce ronde. La démonstration de centrage de la C4 PRO montre la préparation de la position avant l'usinage.

Pour découper un contour, prévoyez des attaches de maintien ou une autre solution autorisée qui retient la pièce jusqu'à la fin. Une fois détachée, la pièce ne doit pas se déplacer accidentellement sous l'outil en rotation. Pour une petite série, un simple gabarit de positionnement adapté peut raccourcir la préparation des pièces suivantes.

pièce rondeVidéo
Démarrage automatique à l'écran · sans son

C4 PRO : centrage d'une pièce ronde

Démonstration du centrage en quatre points et de la réalisation d'un repère sur une petite pièce ronde.

Offre associée → · Ouvrir la vidéo
07

Trois axes, rotation et 3D : clarifiez la géométrie

Les axes X et Y définissent la position dans le plan de la table, tandis que Z définit la position verticale. Trois axes suffisent pour de nombreuses poches, contours et reliefs 3D accessibles depuis le côté de l'outil. Les contre-dépouilles ou les surfaces inférieures peuvent nécessiter une reprise de bridage ou une autre cinématique.

Le quatrième axe fait tourner la pièce. En positionnement indexé, vous présentez une nouvelle face avant de l'usiner ; en mouvement simultané, la rotation peut se combiner aux axes linéaires pendant la coupe. La commande, la configuration et le programme de FAO doivent tous prendre en charge cette possibilité.

Sur la 6040 T 4D, l'accessoire rotatif fait partie de l'ensemble présenté. Sur la C4 PRO, le quatrième axe est une extension en option. La seule mention « 4D » ou la photo d'un dispositif rotatif ne précise pas les stratégies de programmation disponibles : vérifiez le mode de commande nécessaire à votre projet.

Comprendre le procédé

Les axes décrivent les mouvements, pas la qualité de la pièce finie

XYZ désigne trois directions linéaires. Un axe supplémentaire fait tourner la pièce ; son mode de commande, le postprocesseur et la FAO déterminent s'il travaille en positionnement indexé ou simultanément avec les autres axes.

Trois axes linéaires XYZ et un mouvement de rotation A supplémentaire XYZ rotation
Schéma des mouvements dans un repère conventionnel. Les directions positives et la configuration de la machine réelle sont définies dans sa notice.
bois / matériau visible dans l'exempleVidéo
Démarrage automatique à l'écran · sans son

Quatrième axe en option : travail autour de la pièce

L'axe rotatif se combine aux mouvements de l'outil pour réaliser une sculpture en volume.

Offre associée → · Ouvrir la vidéo
08

Vitesse de rotation, avance et dents : pourquoi un seul réglage ne suffit pas

Pendant l'usinage, l'outil doit retirer la matière sous la forme d'un copeau approprié. L'avance par dent dépend de l'avance de la table, de la vitesse de rotation et du nombre de dents de la fraise. Dans un exemple simplifié de fraisage, la relation s'écrit fz = vf / (n × z). Deux fraises de même diamètre mais de nombres de dents différents ne travaillent pas nécessairement bien avec la même combinaison de vitesse de rotation et d'avance.

Exemple de calcul uniquement : 720 mm/min, 12 000 tr/min et deux dents donnent 0,03 mm par dent. Il ne s'agit pas de réglages préconisés pour un matériau particulier. Partez des données de l'outil pour définir la plage adaptée, puis ajustez-la à l'opération, à la rigidité et aux capacités de la machine. La largeur et la profondeur de passe s'ajoutent à ces paramètres.

Pour un relief, le pas entre les parcours influe sur les traces d'outil visibles. Pour une poche, le diamètre de la fraise compte : un outil circulaire laisse un rayon dans les angles intérieurs. Si un élément rectangulaire doit s'y loger, prévoyez dès la conception ce rayon ou une géométrie adaptée de dégagement des angles.

09

C4 PRO et 6040 T : comparez le fonctionnement, au-delà de la puissance

CaractéristiqueAtomstack C4 PROCNC 6040 T 4D
Configuration de la broche200 W ; ensemble de 500 W en option2,2 kW ; ER20
Zone et coursesZone recommandée de 400 × 400 mm ; courses XY annoncées de 420 × 420 mm ; Z de 90 mmZone XYZ de 600 × 400 × 75 mm
Gestion du travailLogiciel sur ordinateur / contrôleur hors ligne ; notamment Candle, UGS, ioSenderUSB ; compatible avec Mach3
RéglagePalpeur Z inclus ; fonctions de centrageRéglage de l'outil et de l'origine selon la procédure de configuration
Axe rotatifAccessoire en optionAccessoire inclus dans l'ensemble présenté
Points à vérifier sur le projetPetites pièces, reliefs, outils et extensions nécessairesFormat, bridage, dégagement, stratégie d'usinage et équipement du poste

La répétabilité décrit la capacité du système à revenir à une position donnée. La précision de positionnement décrit une autre caractéristique. La tolérance de la pièce finie dépend également de l'outil, du faux-rond, des déformations, du bridage, de la température et du programme. La répétabilité de 0,01 mm annoncée par le fabricant pour la C4 PRO ne garantit pas que chaque pièce finie présentera un écart maximal de 0,01 mm.

Pour choisir, comparez trois projets : le plus fréquent, le plus grand et le plus exigeant. Ajoutez au coût du poste les fraises et dispositifs de bridage nécessaires, la préparation en FAO et l'évacuation des poussières ou des copeaux. Ces équipements serviront à chaque commande.

10

Première pièce : contrôles avant le lancement

Contrôlez les mouvements selon la procédure de la machine, avec les capots et protections requis. Ne retirez pas les copeaux à la main lorsque l'outil tourne. Notez le matériau, la fraise, les paramètres et le bridage d'un usinage réussi : vous disposerez ainsi d'un point de référence concret pour le projet suivant.

À réaliser dans l'atelier

Contrôle de la première pièce

À préciser avant de choisir

Questions et réponses

Une fraiseuse à trois axes peut-elle réaliser un relief 3D ?

Oui, si la géométrie est accessible à l'outil depuis la face usinée. Les axes XYZ peuvent reproduire une surface en volume. Les contre-dépouilles et l'usinage par-dessous imposent d'autres exigences.

À quoi servent les attaches de maintien dans le projet ?

Elles peuvent retenir la pièce dans l'ébauche jusqu'à la fin des opérations prévues. Leur disposition et leur suppression ultérieure dépendent de la pièce et de son bridage.

La C4 PRO est-elle livrée d'emblée avec 500 W et le quatrième axe ?

Dans l'offre citée, la broche de base développe 200 W ; l'ensemble de 500 W et l'accessoire rotatif sont proposés en option. Vérifiez le contenu actuel de la configuration choisie avant l'achat.

Pourquoi un angle intérieur fraisé n'est-il pas parfaitement vif ?

Un outil circulaire laisse un rayon lié à la géométrie du parcours. Pour ajuster une pièce rectangulaire, prévoyez dans le dessin ce rayon ou un dégagement adapté des angles.

Une faible vitesse de rotation est-elle toujours plus sûre pour un plastique ?

C'est l'ensemble outil, vitesse de rotation, avance et évacuation des copeaux qui compte. Une coupe trop lente ou un frottement peuvent aussi poser problème. Les données de l'outil et les capacités du poste constituent le point de départ.

Une répétabilité de 0,01 mm garantit-elle une pièce finie avec une tolérance de 0,01 mm ?

Non. Il s'agit d'une caractéristique du mouvement ; le résultat sur la pièce dépend aussi de l'outil, du faux-rond, des efforts de coupe, du bridage et du programme. La tolérance doit être vérifiée en mesurant une pièce représentative.
