Entretien d'une machine CO₂ : les contrôles et les causes d'une découpe dégradée

Date d'ajout: 17-05-2024

Même fichier et même matériau, mais un résultat soudain plus faible ? Avant de conclure à l'usure du tube, examinez trajet optique, table, soufflage et refroidissement. Les photos montrent où regarder ; nous passons ensuite des contrôles rapides du poste aux symptômes nécessitant une assistance.



Rédaction CNCworldMise à jour : 11 min de lecture + démonstrationsEntretien et service

Même fichier et même matériau, mais un résultat soudain plus faible ? Avant de conclure à l'usure du tube, examinez trajet optique, table, soufflage et refroidissement. Les photos montrent où regarder ; nous passons ensuite des contrôles rapides du poste aux symptômes nécessitant une assistance.

Les points essentiels
  • La propreté et une focalisation correcte influencent l'énergie reçue par le matériau.
  • Soufflage, extraction et table forment un système de travail commun, pas des options indépendantes.
  • Après entretien, réalisez un petit projet de référence et consignez les conditions.
01

Carte des points de contrôle

Commencez là où se forme le résultat

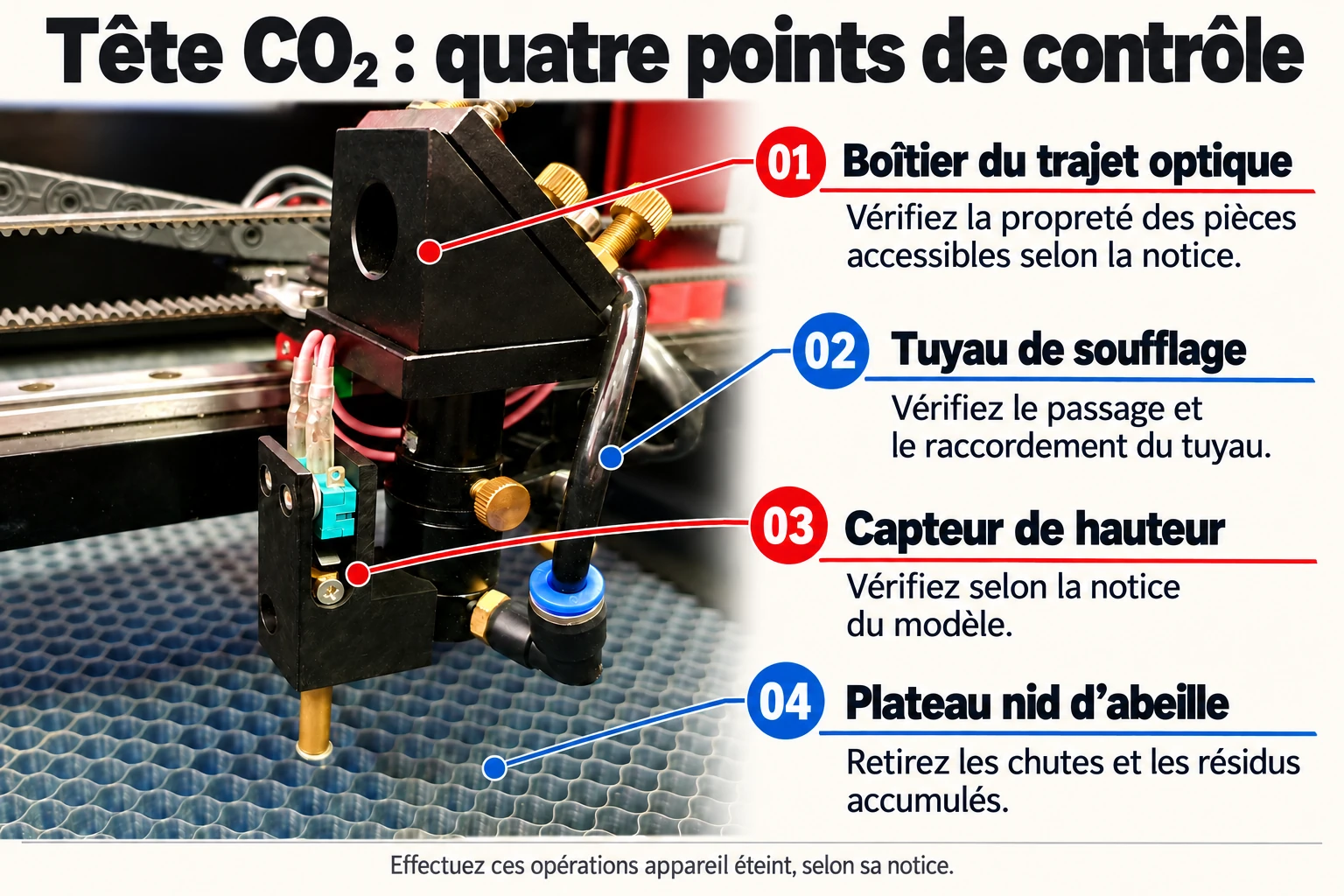

Création graphique à partir d'une photo de tête CNCworld. Les repères concernent les éléments visibles ; la lentille reste dans le boîtier. Photo originale.
01 · Boîtier du trajet optique

Contrôlez la propreté des éléments accessibles selon la notice. La photo ne révèle pas la lentille dans le corps.

02 · Tuyau de soufflage

Le tuyau noir amène l'air à la tête. Contrôlez son passage et ses raccords.

03 · Ensemble du capteur de hauteur

Dans cette construction, l'élément avant distinct sert à déterminer la hauteur. Ce n'est pas la buse de soufflage.

04 · Table nid d'abeille

Retirez chutes et résidus accumulés après le travail, selon la notice.

Sur la photo, vous reconnaîtrez le boîtier du trajet optique, le tuyau de soufflage noir et l'ensemble avant distinct du capteur de hauteur. La lentille est dans le corps et n'est pas visible sur ce plan. La tige dorée à l'avant appartient au capteur ; sa vérification relève de la notice du modèle.

Observez la photo annotée et retrouvez ces éléments sur votre modèle. Contrôlez raccords accessibles, dépôts et présence d'un tuyau ou d'une chute gênant le mouvement de la tête. Effectuez inspections et opérations utilisateur après arrêt et mise en sécurité selon la notice.

Une optique sale peut absorber davantage d'énergie et chauffer plus. Si la qualité baisse, cherchez la cause sur un échantillon comparable. Augmenter la puissance sans diagnostic peut accroître les dépôts ou dégrader le chant.

02

Lentille et miroir ont des fonctions différentes

La lentille focalise le faisceau dans la zone de travail. Les miroirs changent sa direction sur le trajet du tube à la tête. Des dépôts à différents endroits peuvent donc affecter la même pièce terminée. La saleté peut exiger une intervention sans fissure visible.

Examinez les surfaces sous un bon éclairage, selon la méthode prévue pour le support. Un dépôt peut former un voile mat ou une tache ; rayure, décoloration et revêtement endommagé diffèrent d'une poussière libre. Si la saleté persiste après la bonne procédure ou si l'état de la pièce est douteux, ne tentez pas de la gratter.

Pour acheter une pièce, une couleur proche et une forme ronde ne suffisent pas. Vérifiez le diamètre, la focale, le matériau et le revêtement ainsi que la compatibilité avec le support et la source. Miroir et lentille ne sont pas interchangeables, même si les photos se ressemblent.

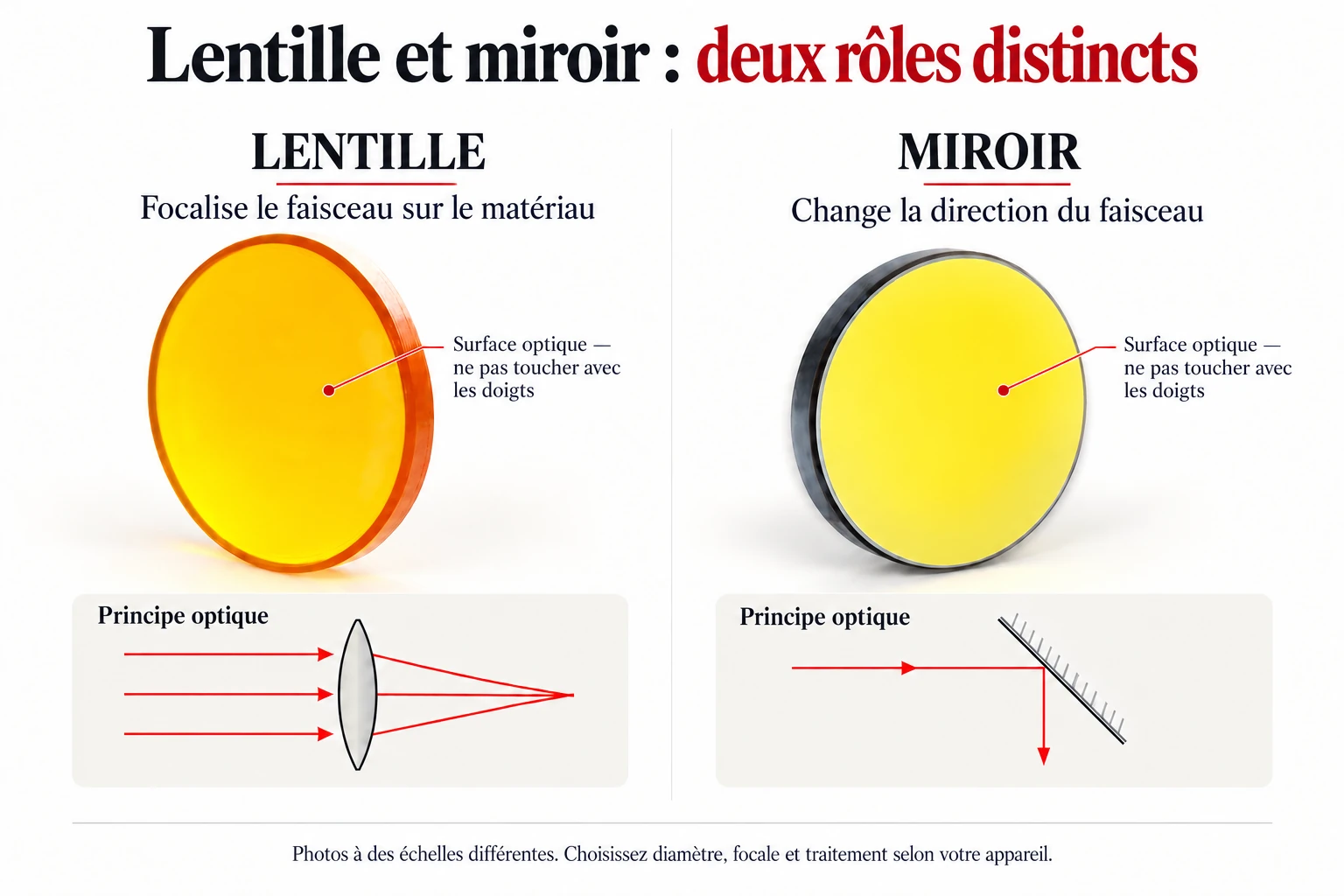

Création graphique à partir de photos de pièces CNCworld. Les pièces sont représentées à différentes échelles ; les lignes rouges sont schématiques.
La lentille

Le faisceau traverse l'optique et est focalisé dans la zone de travail.

Miroir

Dirige le faisceau vers l'élément suivant du trajet optique.

03

Pourquoi un petit dépôt peut modifier tout le résultat

Suivez le trajet simplifié : le rayonnement part de la source et traverse les éléments de guidage jusqu'à la lentille. Un effet plus faible sur le matériau ne signifie donc pas automatiquement que la source produit trop peu d'énergie. Le problème peut venir du trajet, de la focalisation ou des conditions dans l'enceinte.

Un résultat variable selon la zone de table peut demander de vérifier géométrie, trajet optique ou mécanique. C'est différent d'un dépôt uniforme sur tout le projet. Relever l'emplacement du problème et photographier l'échantillon aide à distinguer ces cas.

Le schéma explique le principe. Ce n'est pas une procédure d'alignement des miroirs : l'alignement du trajet demande une méthode et des sécurités adaptées à la machine. Ne faites pas d'essais au hasard avec un faisceau ouvert à partir d'un seul dessin.

Comprendre le procédé

Du tube au point de traitement

Sur de nombreuses machines classiques, le trajet comprend des miroirs de guidage et une lentille dans la tête. Le déplacement des axes change la position du point de travail ; les détails de construction dépendent du modèle.

Schéma d'un trajet optique courant dans une machine à tube CO₂ en verre Tube CO₂ en verre Miroir 1Miroir 2Miroir 3 Matériau Lentille de focalisation Les miroirs guident le faisceau.La lentille crée le foyer.Les dépôts gênent la transmission de l'énergie.
Trajet optique simplifié, sans échelle ni procédure de réglage. Le faisceau CO₂ est invisible ; le rouge sert uniquement à l'explication.
04

Préparer le nettoyage sans ajouter une rayure

  1. Confirmez le bon état de la machine. Arrêt, mise en sécurité et accès à l'optique doivent respecter la notice.
  2. Préparez un poste propre. La pièce ne doit pas tomber sur une table dure ; choisissez outils, matériaux et gants selon la procédure du fabricant.
  3. Identifiez la saleté. Poussière libre et dépôts demandent une autre action qu'une fissure, une brûlure ou un revêtement abîmé.
  4. Utilisez des matériaux approuvés. Le produit et le matériau d'essuyage doivent être prévus pour cette optique. Nettoyant à vitres domestique, essuie-tout ou produit pour cheminée ne les remplacent pas.
  5. Ne récurez pas la surface. Dépoussiérage, retrait des dépôts, démontage et remontage suivent la documentation de l'élément précis.
  6. Évaluez et remettez correctement en place. Vérifiez état, orientation et montage avant l'essai. En cas de doute, faites évaluer la pièce par le service technique.

N'envoyez pas sur l'optique un air comprimé quelconque chargé d'huile. Propreté de l'air et méthode de dépoussiérage font partie de la procédure, comme le choix du liquide. Un matériau d'essuyage sale déjà utilisé peut redéposer des résidus sur la surface.

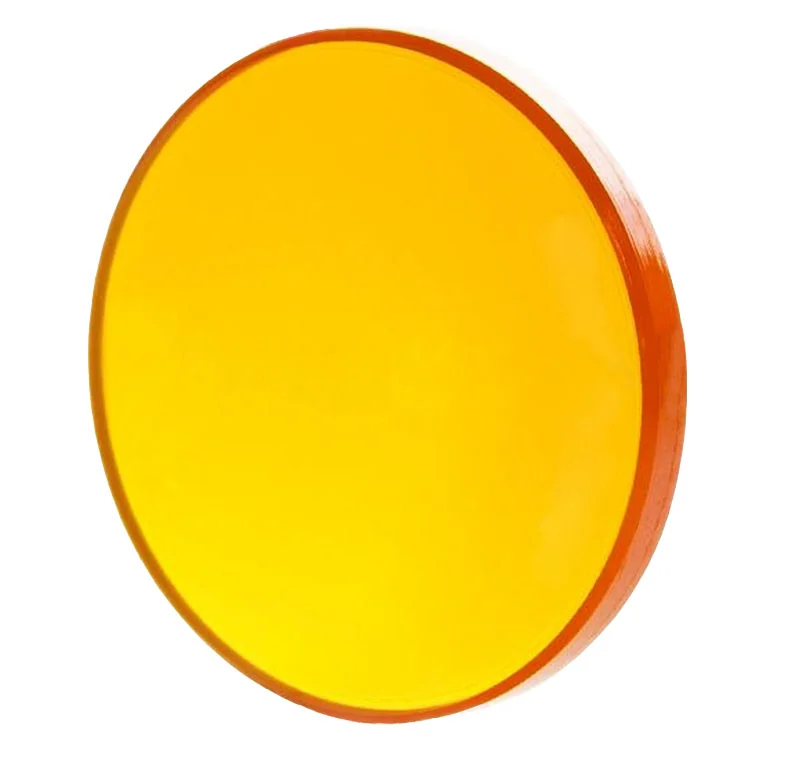

Lentille CO₂ : diamètre 12 mm, focale 50,8 mm
Lentille CO₂ : diamètre 12 mm, focale 50,8 mm Voir l'offre →

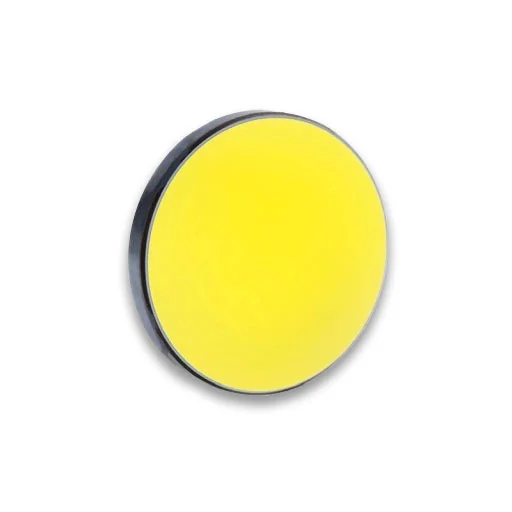

Miroir CO₂ doré de 20 mm de diamètre
Miroir CO₂ doré de 20 mm de diamètre Voir l'offre →
05

Table, soufflage et extraction travaillent ensemble

La table soutient le matériau et laisse de l'espace sous la découpe. Chutes, dépôts et déchets accumulés peuvent gêner le travail, salir le dessous et augmenter le risque d'inflammation. Après la tâche, retirez les résidus avec une méthode adaptée à la table et à l'enceinte, au lieu de les accumuler jusqu'au grand nettoyage.

Le soufflage près de la tête agit dans la zone de traitement. Contrôlez les tuyaux et raccords accessibles : pli, déconnexion ou saleté peuvent limiter le débit. Ne percez pas la buse avec un outil au hasard et ne déplacez pas les éléments au jugé. Une pompe en marche ne confirme pas un jet correct au point de coupe.

L'extraction retire les fumées de l'enceinte. Examinez le trajet du tuyau, l'étanchéité des raccords et les points d'accumulation des saletés. Avec un purificateur, prévoyez contrôle et remplacement des filtres selon ses instructions. Ventilateur, filtre et tuyau forment un même trajet : un élément faible limite l'ensemble.

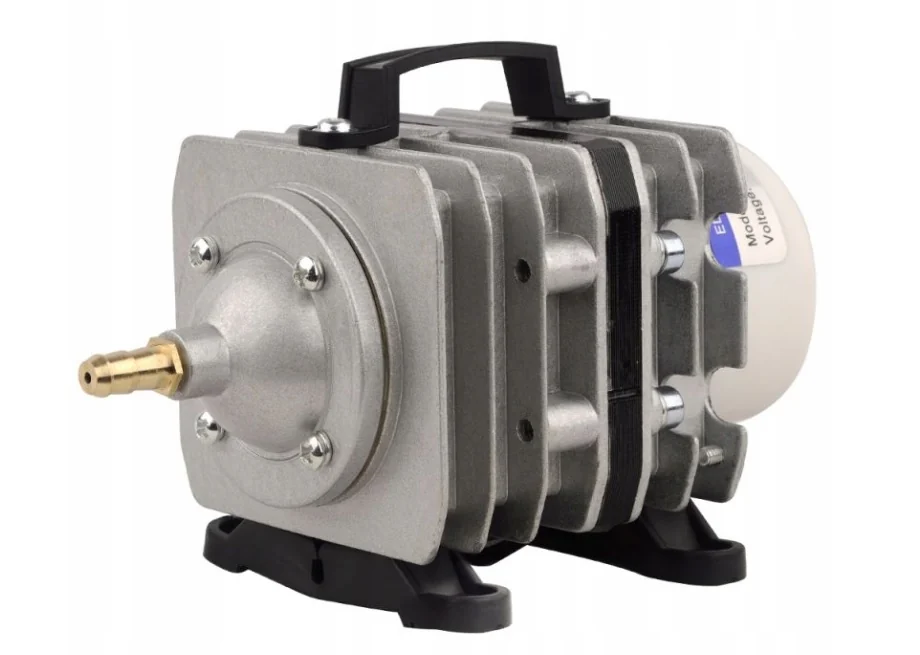

Compresseur d'air pour machine laser CO2 100l/min
Compresseur d'air pour machine laser CO2 100l/minPompe à air pour le soufflage Voir l'offre →

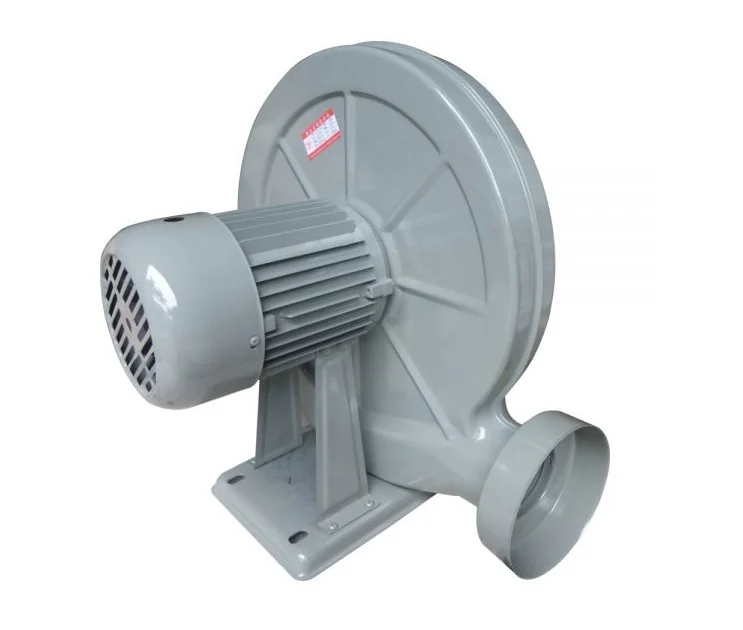

Ventilateur d'extraction 550 W
Ventilateur d'extraction 550 W Demander la disponibilité
06

Une véritable opération d'entretien : le module cyclonique AP2

L'exemple xTool SafetyPro AP2 montre pourquoi l'entretien dépend de la construction du purificateur. La vidéo originale du fabricant présente le retrait du module cyclonique et le rinçage de ses éléments sales. Une animation distincte explique la séparation des particules avant les étapes de filtration suivantes.

Le lavage concerne le module cyclonique montré, pas n'importe quelle cartouche filtrante. N'appliquez pas cette opération aux filtres HEPA ou à charbon si leur notice ne l'autorise pas. Nettoyage, séchage et remontage doivent respecter la documentation AP2.

Pour choisir un purificateur, vérifiez compatibilité avec la machine, débit requis, raccordement et entretien des cartouches. La démonstration AP2 explique une construction précise, pas une procédure universelle pour tous les systèmes d'extraction.

Le fabricant AP2 recommande généralement un contrôle et un nettoyage du cyclone tous les 3–6 mois, ou selon l'état visible par les fenêtres. Débranchez le câble d'alimentation avant le retrait. La notice décrit le nettoyage du module et son remontage après séchage des disques, avec les encoches et le couvercle correctement alignés.

Vidéo xTool originaleVidéo
Démarrage automatique à l'écran · sans son

AP2 : retrait et lavage du module cyclonique

La vidéo xTool originale montre le retrait du module cyclonique et le rinçage de ses disques sales.

Source du fabricant · Ouvrir la vidéo
Vidéo xTool originaleVidéo
Démarrage automatique à l'écran · sans son

AP2 : animation de séparation cyclonique

Animation du fabricant montrant le déplacement de l'air et la séparation des grosses particules.

Source du fabricant · Ouvrir la vidéo
07

Un programme utile à l'atelier au quotidien

Un bon programme part de la notice de la machine et tient ensuite compte de l'intensité et du type de travaux. Graver des matériaux très poussiéreux peut demander des contrôles plus fréquents qu'un court projet sur un matériau propre. Le tableau organise donc les moments de contrôle, sans imposer d'intervalles universels de remplacement des pièces.

QuandLes points à vérifierLe résultat attendu du contrôle
Avant le travailEnceinte, table, optique visible, tuyaux, refroidissement, extraction et soufflagePoste prêt, sans obstacle, fuite ni défaut signalé
Après un travail produisant beaucoup de dépôtsChutes, poussières, surfaces accessibles et signes de baisse du débitPas d'accumulation de saletés transférées au travail suivant
En fin de journéePropreté de l'enceinte, relevé des symptômes et actions, état des consommablesPouvoir commencer la session suivante dans un état connu
Périodiquement selon la documentationFiltres, échangeurs, circuit liquide, mécanique et autres points d'entretienMaintien des bons paramètres de l'installation et planification des remplacements
Après remplacement ou réglage techniqueÉchantillon de référence, position et répétabilité du résultatConfirmer le bon fonctionnement avant la série

Une fiche simple suffit : date, actions réalisées, symptôme observé et résultat de l'échantillon. Ce relevé assure la continuité : la personne suivante voit ce qui a réellement été fait.

08

Mécanique et refroidissement : quatre raccourcis fréquents

« Je vais tendre davantage la courroie. » Une tension excessive ne corrige pas n'importe quelle erreur de position. Il faut vérifier la construction et la procédure de l'entraînement concerné. Inspecter un tuyau ou une saleté n'exige pas de modifier immédiatement la géométrie de la machine.

« Davantage de lubrifiant aidera. » La lubrification concerne des points, un produit et une quantité précis. L'excès peut retenir les saletés en milieu poussiéreux. Ne lubrifiez pas courroies, optiques ou surfaces au hasard parce qu'un élément mobile est visible.

« L'eau est fraîche, donc le refroidissement fonctionne. » Il faut aussi un débit correct dans le tube. Vérifiez niveau, circuit, état des tuyaux, température et alarmes. Le renouvellement du fluide et le nettoyage du refroidisseur doivent correspondre à l'ensemble précis.

« Le tube a atteint un nombre d'heures donné, il faut donc le remplacer. » Les heures seules ne remplacent pas le diagnostic. Charge, conditions thermiques, optique et reste de l'installation influencent le résultat observé. Identifiez la cause du symptôme avant d'acheter des pièces.

09

La découpe se dégrade ? Modifiez un point à la fois

SymptômeComparez d'abordContrôle suivant
Tout le projet donne un résultat plus faible que d'habitudeMatériau, fichier, réglages et focalisationÉtat de l'optique, du soufflage et du refroidissement
Une zone de table produit un résultat différentPlanéité de la plaque et localisation du problèmeGéométrie, trajet optique et mécanique — service si nécessaire
Davantage de dépôts sur la surface ou dessousType de matériau et état de la tableExtraction, soufflage et résidus accumulés
Le contour ou le texte est décaléFichier, maintien et déplacement de la pièceObstacles au mouvement, entraînements et configuration de commande
Le problème apparaît après une longue sessionTempérature et moment d'apparitionCircuit et capacité de refroidissement en conditions réelles

Après chaque modification justifiée, reprenez le même petit échantillon de référence. Changer simultanément matériau, puissance, vitesse, focalisation et pièces empêche de savoir ce qui a aidé. Notez le lot et les paramètres avec l'échantillon, sinon vous comparez deux tâches différentes.

À réaliser dans l'atelier

Avant la série suivante, vérifiez

10

Les éléments à préparer pour demander une assistance

Envoyez le modèle exact, la description du symptôme, son moment d'apparition et une photo de la pièce. Ajoutez matériau, paramètres, dernier entretien, message d'alarme et éventuel remplacement de pièce. Une photo de la plaque signalétique et de la tête aide à identifier la configuration.

Une demande bien décrite peut ressembler à ceci : « Sur le même lot de contreplaqué, le contour n'est pas traversant en bas à droite de la table, alors que les autres zones fonctionnent correctement. Paramètres et focalisation ont été comparés ; je joins un plan des essais et des photos ». C'est plus utile que la seule indication « le laser coupe mal ».

L'alignement optique, les réparations haute tension, les dommages à la source et les interventions sur les sécurités demandent une préparation adaptée. Dans ces cas, limitez vos propres essais au relevé des données nécessaires au diagnostic.

À préciser avant de choisir

Questions et réponses

Puis-je nettoyer la lentille avec un produit à vitres ordinaire ?

Utilisez uniquement un produit et un matériau d'essuyage approuvés pour votre optique. Produit domestique, essuie-tout ou détergent agressif peuvent laisser un dépôt ou abîmer le revêtement.

Une découpe plus faible signifie-t-elle toujours un tube usé ?

Non. Comparez matériau, réglages et focalisation, puis état de l'optique, du soufflage, de l'extraction et du refroidissement. Seul le diagnostic permet de déterminer si la source doit être remplacée.

À quelle fréquence contrôler l'optique ?

Suivez le programme du fabricant et tenez compte des dépôts produits par vos travaux. Les inspections courtes et régulières font partie de la routine ; nettoyage et remplacement dépendent de l'état et de la construction.

Le capteur de hauteur est-il la buse de soufflage ?

Non. Dans la tête montrée, un ensemble avant distinct contrôle la hauteur. Trajet optique et arrivée de soufflage sont d'autres éléments ; identifiez-les selon votre propre construction.

Peut-on utiliser une lentille de même diamètre avec une autre focale ?

Cette modification peut exiger une autre géométrie de réglage et n'est pas automatiquement compatible. Adaptez diamètre, focale, revêtement et montage au modèle et à l'application prévue.

Que faire après remplacement d'une pièce ou entretien ?

Confirmez le bon montage et l'état de l'installation, puis réalisez un petit échantillon de contrôle selon la procédure de l'appareil. Acceptez le résultat avant de lancer une série de valeur.
