Machine laser CO₂ en pratique : bois, acrylique, verre et plus
Décor ajouré en contreplaqué, chant transparent d'acrylique, motif dépoli sur un récipient, matrice de tampon : chaque commande impose une tâche différente au laser. Découvrez comment la machine suit le motif, ce qui arrive à la surface et les équipements réellement utiles à votre atelier.
Décor ajouré en contreplaqué, chant transparent d'acrylique, motif dépoli sur un récipient, matrice de tampon : chaque commande impose une tâche différente au laser. Découvrez comment la machine suit le motif, ce qui arrive à la surface et les équipements réellement utiles à votre atelier.
Les points essentiels
- Adaptez la technologie au matériau et au résultat attendu.
- Séparez dans le projet découpe, gravure matricielle et marquage linéaire.
- Comparez format, hauteur, commande et accessoires du poste complet.
Voir la différence de résultat
Un projet, trois façons de travailler au laser
La découpe vectorielle guide le faisceau sur le contour et sépare la plaque. On obtient ainsi une lettre détourée, un trou dans un pendentif ou la forme extérieure d'une pièce. En gravure matricielle la tête remplit les lignes successives de l'image, des zones claires et sombres d'une photo jusqu'à un logo plein. Le marquage vectoriel crée une ligne peu profonde le long du tracé — utile pour les contours, lignes décoratives et repères.
Ces opérations peuvent se combiner dans un même produit. Sur une plaque en bois, vous réalisez d'abord le texte rempli, puis une fine ligne décorative et enfin la découpe du contour. Des calques distincts permettent d'attribuer des réglages et un ordre propres à chaque étape. Une pièce découpée trop tôt peut bouger et gêner le positionnement précis du reste du visuel.
Que fait la tête et à quoi sert le reste de la machine ?
Dans une machine classique à tube CO₂ en verre, la source se trouve hors de la tête mobile. Les miroirs dirigent le rayonnement vers la lentille, qui le focalise au niveau du matériau. La tête se déplace au-dessus de la table selon le projet préparé. Le point rouge aide au positionnement ; le véritable faisceau CO₂ est invisible.
La focalisation détermine la position de la lentille par rapport à la surface. Le soufflage agit au point de traitement, tandis que l'extraction évacue les fumées de l'enceinte. La table soutient le matériau, tandis que le circuit de refroidissement retire la chaleur de la source. Le résultat dépend de leur coopération : augmenter la puissance ne corrige ni une plaque voilée, ni une optique sale, ni une extraction obstruée.

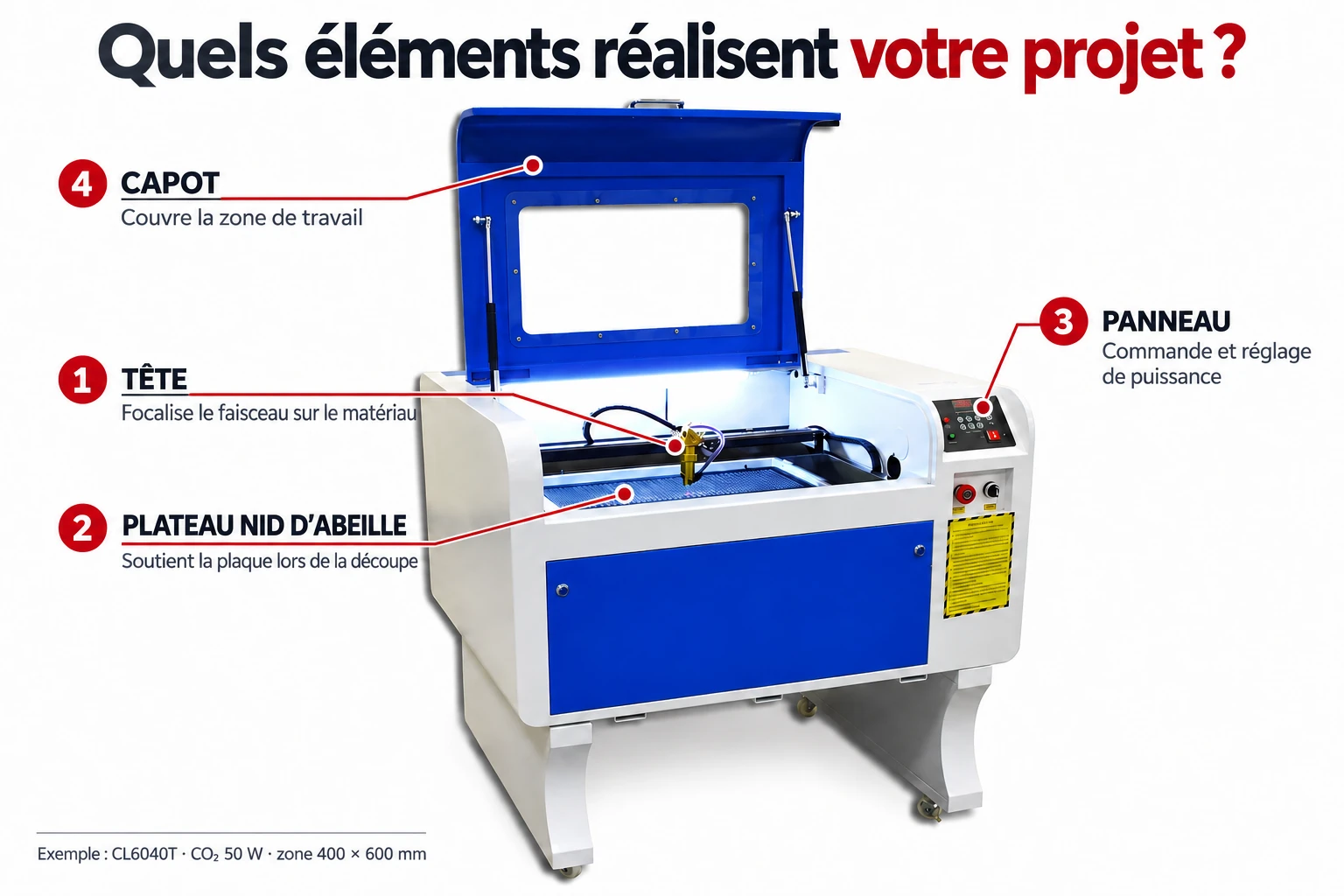

La photo annotée montre les pièces accessibles de l'extérieur. Le schéma du trajet optique explique les éléments cachés dans le boîtier ; il illustre le principe de fonctionnement et n'est pas une procédure de démontage.
Du tube au point de traitement
Sur de nombreuses machines classiques, le trajet comprend des miroirs de guidage et une lentille dans la tête. Le déplacement des axes change la position du point de travail ; les détails de construction dépendent du modèle.
L'optique focalise le faisceau dans la zone de traitement.
Soutient la plaque en laissant de l'espace sous la découpe.
Utilisation et réglages adaptés au contrôleur de cette configuration.
Élément de protection de la zone de travail. Utilisation selon la notice de la machine.
Bois et contreplaqué : texte, contour ajouré et pièce à assembler
La vidéo montre la gravure se former ligne après ligne sur le bois. Observez le contraste entre le remplissage sombre et le fond clair : le veinage reste partie intégrante de l'image. Pour la découpe, regardez le contour, le détachement de la pièce et l'aspect du chant. Une gravure de surface et une découpe traversante demandent des conduites de travail différentes.
Un premier projet pratique est une plaque avec un texte et deux trous. Vous vérifiez à la fois lisibilité du visuel, qualité du contour et dimension réelle des trous. L'étape suivante est un présentoir à emboîter. L'épaisseur du contreplaqué précis et la largeur de coupe du faisceau sont alors essentielles. Une ouverture dessinée selon l'épaisseur nominale peut nécessiter une correction.
Avant le présentoir complet, préparez un petit peigne d'essai avec plusieurs largeurs de rainure. Évaluez l'ajustement, puis reportez cette géométrie dans le projet. Il s'agit d'une préparation de construction, pas de paramètres de découpe universels. Testez aussi tout nouveau lot de contreplaqué : colle, remplissage des plis, essence et humidité influencent le résultat.
Gravure du contreplaqué
Un texte se forme à la surface du contreplaqué. La gravure modifie la surface sans séparer la plaque.
Offre associée → · Ouvrir la vidéoDécoupe du contreplaqué et texte terminé
Le contour des lettres est découpé dans le contreplaqué ; la fin du plan montre les éléments séparés.
Offre associée → · Ouvrir la vidéoAcrylique transparent : chant découpé et gravure blanche sont deux critères
Le PMMA, ou acrylique, convient aux lettres en volume, présentoirs, plaques rétroéclairées et éléments de signalétique. Un laser CO₂ peut le découper et le graver. N'identifiez toutefois pas un plastique à sa seule transparence : une plaque en polycarbonate ou autre polymère se comportera différemment.
Pour un aplat blanc mat bien visible, commencez par évaluer l'acrylique coulé GS. L'acrylique extrudé XT est souvent choisi pour la découpe et les pièces répétables à épaisseur maîtrisée ; sa gravure peut toutefois être plus transparente et moins contrastée. Évaluez le résultat sur la plaque réelle : le nom de la couleur ne suffit pas.
Dans la démonstration sur une pièce transparente, observez séparément la surface du motif et le chant après découpe. Pour comparer les matériaux, préparez un petit texte, un aplat gravé, un cercle et un détail étroit. Vous verrez rapidement si le projet exige un contraste marqué, un chant transparent ou un ajustement précis avec une autre pièce.
Acrylique : gravure mate sur plaque transparente
Un texte clair apparaît sur l'acrylique transparent.
Offre associée → · Ouvrir la vidéoAcrylique : découpe du contour
Le faisceau suit le contour d'une pièce découpée dans l'acrylique transparent.
Offre associée → · Ouvrir la vidéoVerre, céramique et rotation : un motif en surface de l'objet
Sur un objet cylindrique, le point de traitement doit rester correctement positionné par rapport à la surface. L'accessoire rotatif fait tourner la pièce, ce qui permet de créer le motif autour de sa circonférence. Cela ouvre la personnalisation de récipients, douilles et autres pièces régulières pouvant être maintenues de façon stable.
La vidéo de l'accessoire montre le mécanisme de rotation de l'objet. Avant votre propre commande, vérifiez diamètre, forme, espace sous la tête et compatibilité du maintien avec la commande. Un support à rouleaux et un mandrin ne maintiennent pas toutes les formes de la même façon. Un récipient conique, une anse de tasse ou une surface irrégulière peut demander une autre solution qu'un cylindre droit.
Pour le verre et les céramiques adaptées, le marquage de surface est une application courante du CO₂. Sur le verre, l'objectif est un motif dépoli, pas la découpe d'un fragment de paroi. Composition, contraintes, revêtement et géométrie influencent le résultat. Testez donc un objet du même lot avant de personnaliser une commande de valeur.
Céramique : gravure de la surface d'un carreau
Traitement de surface d'un carreau de céramique clair ; la vidéo ne montre pas sa découpe traversante.
Offre associée → · Ouvrir la vidéoVerre : gravure avec l'accessoire rotatif
L'accessoire fait tourner l'objet en verre pendant que la tête marque sa surface.
Offre associée → · Ouvrir la vidéoPlaque stratifiée et marquage de l'aluminium : vous travaillez une couche
Le stratifié bicouche de gravure illustre bien un projet où l'on recherche une modification contrôlée de la couche supérieure. Le contraste vient du matériau sous-jacent mis à nu. Pour un texte, la propreté de l'intérieur des lettres, les lignes fines et l'uniformité du fond comptent. Choisissez un stratifié autorisé pour ce procédé laser.
Sur l'aluminium revêtu, observez aussi la zone où le fond laisse place au marquage clair. C'est une autre tâche que découper une tôle métallique. La plaque terminée peut nécessiter trous, angles arrondis ou colle de fixation — inscrivez ces besoins dans le projet avant de choisir le matériau.
Préparez pour l'essai le texte le plus fin, le logo, une ligne et un aplat de la véritable commande. Examinez les bords après nettoyage. Si la tâche principale est le marquage direct du métal brut ou une gravure plus profonde, comparez un FIBER dédié présenté dans le guide distinct.
Stratifié : marquage d'une plaque contrastée
Le texte apparaît par traitement de la couche supérieure du stratifié de gravure.
Offre associée → · Ouvrir la vidéoAluminium revêtu : travailler la couche supérieure
Le texte apparaît sur la surface revêtue de l'aluminium. Ce procédé diffère d'une gravure profonde dans le métal nu.
Offre associée → · Ouvrir la vidéoPapier, caoutchouc, cuir et stratifié : d'autres produits du même atelier
| Matériau | Ce que vous pouvez réaliser | Les points à tester |
|---|---|---|
| Papier et carton | Maquettes, gabarits et emballages décoratifs | Petits ponts, dépôts et qualité des éléments fins |
| Caoutchouc prévu pour le laser | Matrice de tampon et son contour | Profondeur du fond, soutien des petits caractères et effet miroir |
| Cuir de composition confirmée | Étiquettes, écussons, trous et gravures | Teinte, chant, odeur et compatibilité de la finition |
| Stratifié de gravure pour laser | Plaques de porte et repérage | Retrait de la couche supérieure, contraste et propreté des lettres |
| Textiles prévus pour le traitement laser | Applications textiles, formes et motifs sélectionnés | Composition des fibres, comportement du bord et extraction |
Pour un tampon ou un stratifié, le laser ne doit pas simplement brûler davantage la surface. L'objectif est une géométrie définie ou la révélation d'une couche d'une autre couleur. Le matériau doit être prévu pour ce procédé. Excluez des essais laser le PVC, les matériaux halogénés et les plastiques de composition inconnue ; un nom commercial proche ne confirme pas la compatibilité.
CO₂, diode ou FIBER — partir du matériau pour choisir
CO₂ est un point de départ logique pour comparer des machines destinées au contreplaqué, au bois, au PMMA transparent, au papier et au caoutchouc laser. Un laser à diode peut convenir à de nombreux projets sur bois et sur certains matériaux absorbant son rayonnement ; l'acrylique transparent exige une évaluation distincte de la technologie. Un marqueur FIBER sert principalement aux métaux et à certains plastiques.
Le nom de la source ne suffit cependant pas à choisir une machine. Le CO₂ peut retirer un revêtement sur un métal adapté ou le marquer avec un produit dédié, mais une machine pour non-métaux ne devient pas pour autant une découpeuse FIBER de tôles. Si le marquage de pièces métalliques est prioritaire, consultez le guide des marqueurs laser FIBER. Si vous devez réaliser des poches et un relief à profondeur maîtrisée, comparez également le fraisage CNC.
Caméra et automatisation : la différence avant d'appuyer sur Démarrer
Avec un morceau de bois irrégulier ou un lot de pendentifs prêts à personnaliser, la préparation peut compter autant que le déplacement du faisceau. La vue caméra permet de positionner le visuel par rapport à l'objet réel ; les fonctions de reconnaissance et de remplissage de lots aident à répartir les motifs sur plusieurs pièces. C'est un point concret pour comparer l'organisation du travail de différentes machines.
xTool P2S associe une source CO₂ de 55 W et une zone de 600 × 305 mm à deux caméras de 16 MP et à la mise au point automatique dans le logiciel compatible. xTool P3 possède une source CO₂ de 80 W, une zone de 915 × 458 mm et ACS, qui associe aperçu, mesure de distance et réglage de la hauteur et de la mise au point.
Dans la vidéo originale P3, observez l'ordre : pose du matériau, reconnaissance de sa position, préparation du visuel et fonctionnement de la machine. Il ne s'agit pas seulement de watts. Face à une CL6040T classique, comparez positionnement de l'objet, commande, besoin de gabarits et facilité à répéter une série. Les fonctions caméra sont liées au système du fabricant ; ne supposez pas leur disponibilité complète dans chaque logiciel tiers.
Le système d'alimentation et l'accessoire rotatif optionnels répondent à d'autres besoins, mais ne font pas partie de chaque ensemble. La version et le pack choisis déterminent les éléments fournis.
ACS : préparation du travail sur xTool P3
Le contenu xTool montre la pose de l'objet dans l'enceinte et la préparation automatique de la position et de la hauteur du travail.
Offre associée → · Ouvrir la vidéoP3 : le visuel par rapport à l'objet réel
La vue caméra aide à placer le visuel par rapport à l'objet réel sur la table.
Offre associée → · Ouvrir la vidéoDeux machines de 50 W peuvent offrir un confort de travail différent
Commencez par la plus grande plaque et l'objet le plus haut. Comparez ensuite réglage de la focalisation, communication, contrôleur, extraction et accessoires rotatifs. Le tableau ci-dessous montre pourquoi la puissance seule ne décrit pas le poste.
| Configuration proposée | Zone de travail | Commande et communication | Ce que cela change pour le choix |
|---|---|---|---|
| CL6040T 50 W | 400 × 600 mm | LaserDRW; USB | Vérifiez votre préparation des fichiers et l'utilisation de l'ensemble fourni |
| CL6040T DSP 50 W | 400 × 600 mm | Ruida 6445 ; RDWorks ; USB et clé mémoire | Même zone et même puissance, mais commande et organisation du travail différentes ; l'offre indique l'autofocus |
| XM-1060 100 W | 1000 × 600 mm | Ruida 6445 ; RDWorks ; USB et clé mémoire | Plaque et poste plus grands ; adaptez espace, ventilation et refroidissement à la charge |
Les caractéristiques concernent les offres indiquées et leur équipement actuel. L'épaisseur maximale annoncée ne remplace pas l'évaluation du chant, du temps et de la qualité sur votre matériau. Avant l'achat, préparez le fichier de votre produit le plus courant et un projet particulièrement exigeant : l'échantillon devient alors une tâche comparable, plutôt qu'une démonstration au hasard.
Préparez la première commande pour pouvoir la reproduire
En série, le retrait des pièces, le nettoyage et le repositionnement de la plaque comptent aussi. Une vidéo peut montrer le travail du faisceau, mais le temps de la commande entière inclut ces opérations. Comparez donc le produit fini et le processus complet.
À réaliser dans l'atelier
Avant la première série
À préciser avant de choisir
Questions et réponses
Pourquoi la gravure blanche est-elle peu visible sur l'acrylique ?
Vérifiez s'il s'agit d'acrylique coulé GS ou extrudé XT. Le GS est généralement choisi pour une gravure blanche mate bien marquée ; le XT peut laisser une trace plus transparente. Focalisation et paramètres influencent aussi le résultat.
Puis-je découper le verre comme du contreplaqué ?
Une machine CO₂ standard sert généralement à graver la surface du verre. La découpe de pièces en verre exige une autre technologie spécialisée.
À quoi sert le point rouge sur le matériau ?
Aide à positionner le projet. Ce n'est pas le véritable faisceau CO₂ de découpe et il ne remplace pas le réglage de la focalisation.
Toutes les machines acceptent-elles un accessoire rotatif ?
Il faut une compatibilité mécanique et électrique avec le contrôleur, une hauteur de travail suffisante et un maintien adapté à l'objet. Vérifiez la configuration de l'offre précise.
Puis-je reprendre les réglages d'un autre contreplaqué ?
C'est un point de départ, mais une autre essence, colle ou un autre lot peut réagir différemment. Avant la série, réalisez une partie du projet sur la nouvelle plaque.
Un tube plus puissant grave-t-il toujours mieux les petits textes ?
La finesse du motif dépend aussi du spot, de l'optique, de la focalisation, de la mécanique et de la commande. La puissance est un paramètre du procédé, pas une mesure indépendante du niveau de détail.
En lien avec les tâches décrites
Découvrez les solutions du guide
CL6040T 50 W — 400 × 600 mm
Découvrez la machine utilisée pour les démonstrations sur bois, plaque transparente et accessoire rotatif.
Voir l'offre →CL6040T DSP 50 W — 400 × 600 mm
Comparez le même format et la même puissance avec la commande Ruida, la lecture sur clé mémoire et l'équipement de cette version.
Voir l'offre →XM-1060 100 W — 1000 × 600 mm
Étudiez un format supérieur lorsque la taille des plaques et l'organisation de la production deviennent limitantes.
Voir l'offre →xTool P2S — CO₂ 55 W, 600 × 305 mm
Découvrez le positionnement à deux caméras et la préparation du travail dans le système du fabricant.
Source du fabricantxTool P3 — CO₂ 80 W, 915 × 458 mm
Découvrez la plus grande zone de travail et ACS dans la vidéo originale consacrée à la préparation automatique du travail.
Voir l'offre →Sources et documentation
