Machine de découpe laser FIBRE métal 1500W 60x40cm | Table passe-plat + accessoires
Disponibilité: Disponible
Temps d'expédition: 48 heures
Frais de livraison: à partir de 0.00 €
Numéro de catalogue: 10602-FL
Code du fabricant: 6040-FL
Stock:
Code EAN: 5907052595322
État du produit: Nouveau
- Description du produit
- Avis sur le produit (0)

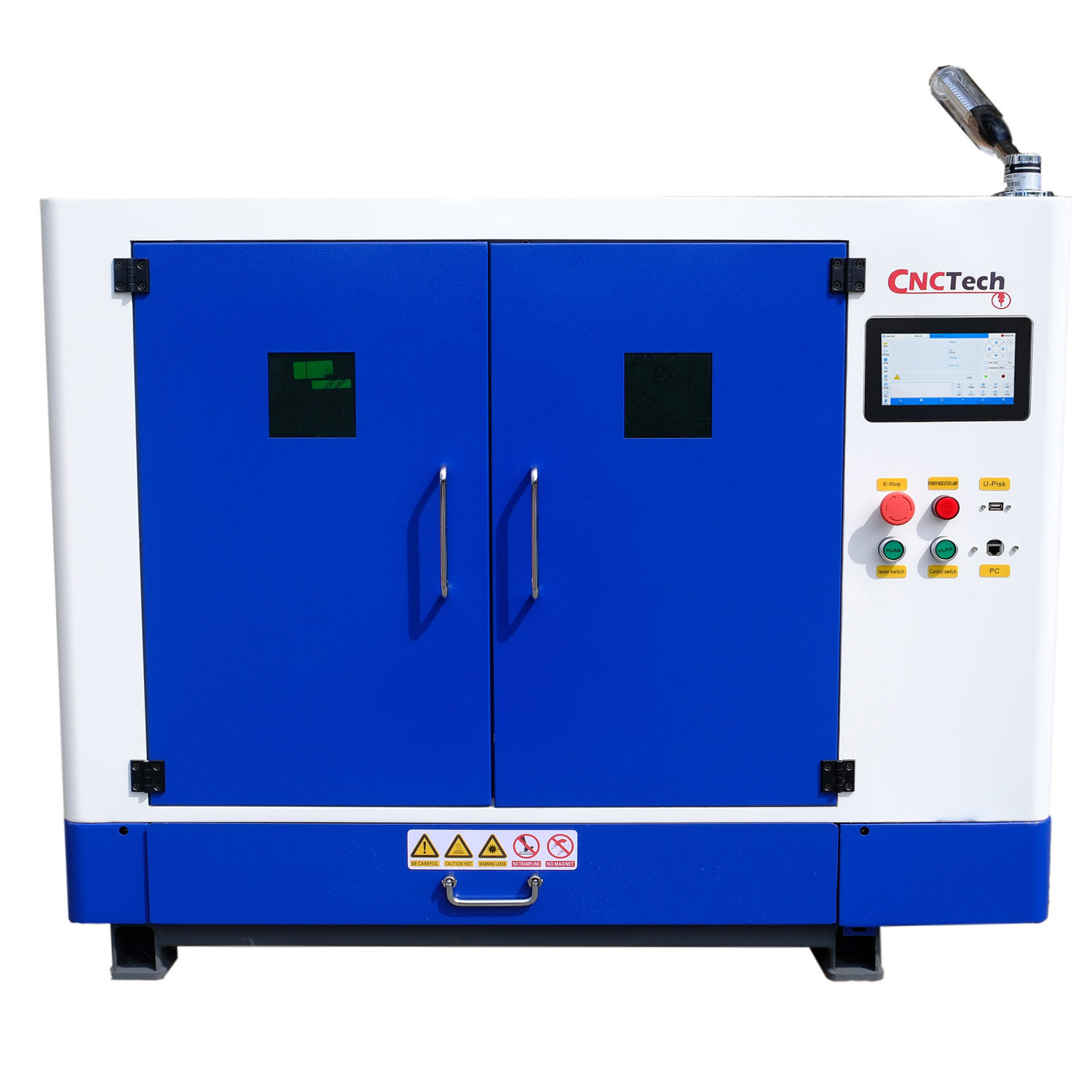

Machine de découpe laser FIBER FL-4060 - 1500 W, 600 × 400 mm
Coupeur compact MAX avec table de passage, tête Au3Tech A130M et refroidisseur CWFL-1500.
Découpez du métal selon vos propres créations
Créez des éléments techniques, des panneaux et des pièces de boîtier sur votre propre machine de découpe FIBER. La technologie laser vous donne la liberté de réaliser des contours, des trous et des arrangements de plusieurs détails dans un seul projet.
La FL-4060 est une machine de découpe laser fermée FIBER destinée au travail sur des détails métalliques de petite et moyenne taille. La puissance optique 1500 W et le champ 600 × 400 mm permettent de préparer des panneaux, des panneaux, des poignées, des éléments de boîtier et de courtes séries de pièces. La machine utilise une source MAX MFSC-1500C, une tête Au3Tech A130M et une commande MCC100 avec NexCut X1. La tête dispose d'un réglage manuel de la mise au point et de Live Focus pour suivre la hauteur au-dessus de la tôle. L'entraînement pas à pas X/Y et le servo Z fonctionnent ensemble dans une conception compacte avec des guides linéaires.
Votre propre découpe de métal ouvre la possibilité de réaliser des prototypes, des petites séries et des commandes en cours. Vous maîtrisez la géométrie du projet et l'organisation du travail dans l'usine.
Découpe de détails métalliques avec un laser FIBER
Les avantages les plus importants
1500 W pour couper le métal
MAX MFSC-1500C est une source en mode continu avec une longueur d'onde nominale de 1080 nm et un refroidissement par eau. C'est une bonne direction pour un studio de publicité, un atelier de prototypage et une usine de production de pièces techniques.
Incendie et altitude sous contrôle
La tête A130M est dotée d'un connecteur QBH, d'une conception anti-poussière et d'une lentille de protection inférieure remplaçable. La lentille de protection remplaçable et la conception anti-poussière rendent la tête pratique pour les tâches quotidiennes.
Plus de liberté avec une feuille plus longue
La table à couteaux dentés limite la surface de contact des supports avec la tôle. Un tiroir coulissant facilite la collecte des petits déchets et l'organisation du prochain lot de détails.
NexCut X1 à la machine
L'écran tactile permet d'accéder au référencement, au mouvement manuel des axes, à l'accélérateur, au contrôle du laser, à l'importation de projets et au lancement de tâches. Il s'agit d'une solution pratique pour les changements de géométrie fréquents et la production en petites séries.
Mouvement fluide dans un design compact
Les moteurs pas à pas Leadshine fonctionnent sur les axes X/Y et un servomoteur fonctionne sur l'axe Z. Vous obtenez une station pour les contours, les trous et les tracés des pièces en tôle.
Refroidisseur dans la configuration définie
Le refroidisseur CWFL-1500 fait partie de l'ensemble et gère le refroidissement du laser et de l'optique. Vous disposez d'une source, d'une tête et d'un refroidissement adaptés à une seule station de production.
Travailler avec des contours et des détails de tôlerie
Découper le motif de la patte
Coeur avec motif découpé
Trous dans le panneau en acier
Idées d'applications
Prototypes et séries courtes
Pièces pour la vérification de la conception et les versions ultérieures du projet.
Détails techniques
Poignées, panneaux, supports et éléments de boîtier.
Publicité et marquages
Plaques, panneaux et décorations en métal.
Source MAX
1500 W en technologie FIBER CW
MAX MFSC-1500C est une source en mode continu avec une longueur d'onde nominale de 1080 nm et un refroidissement par eau. La puissance optique du 1500 W est l'un des paramètres de la configuration de découpe des métaux. La source MAX fournit de l'énergie pour la découpe laser de tôles. La machine compacte combine la puissance optique avec un format pratique pour les petites pièces.
C'est une bonne direction pour un studio de publicité, un atelier de prototypage et une usine de production de pièces techniques.

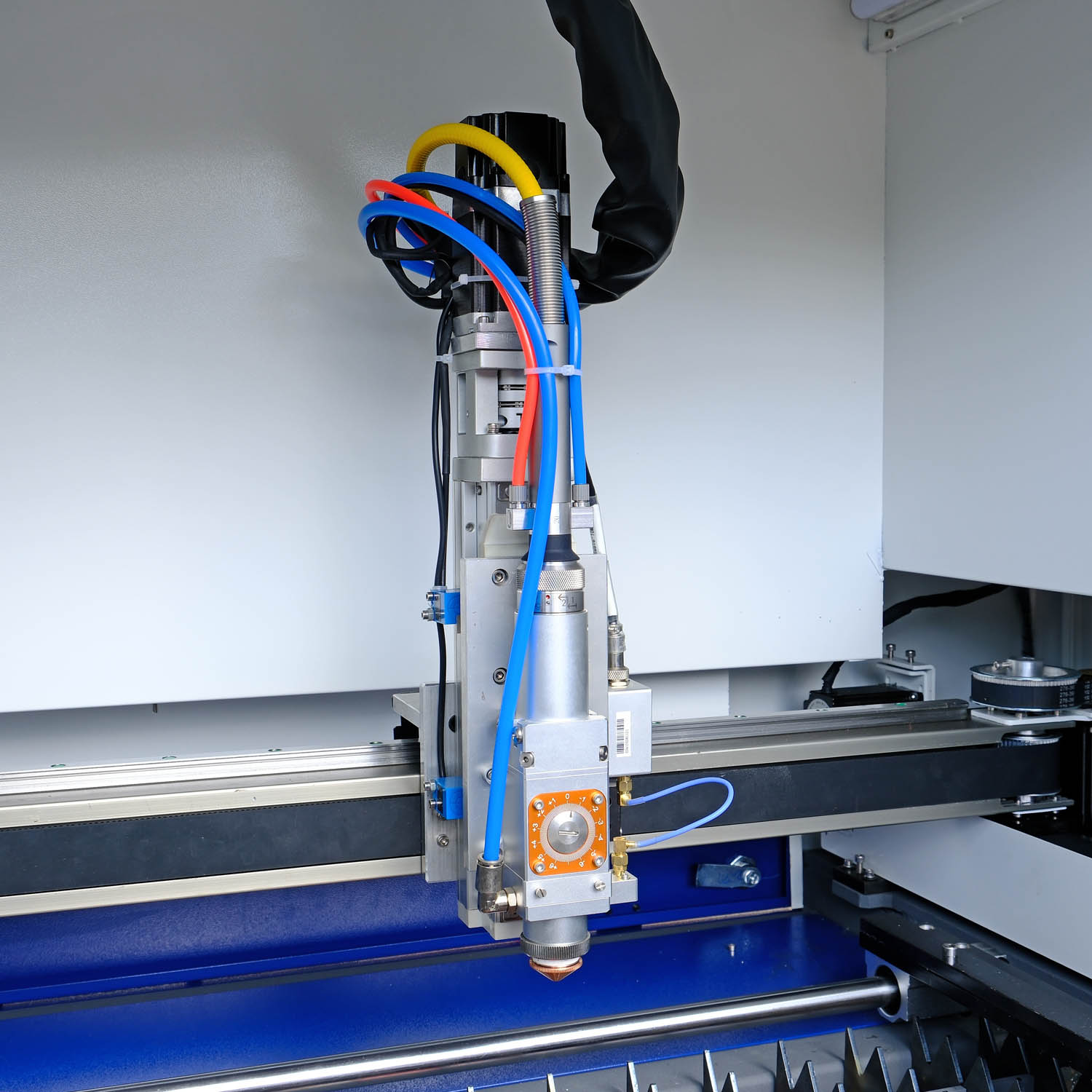

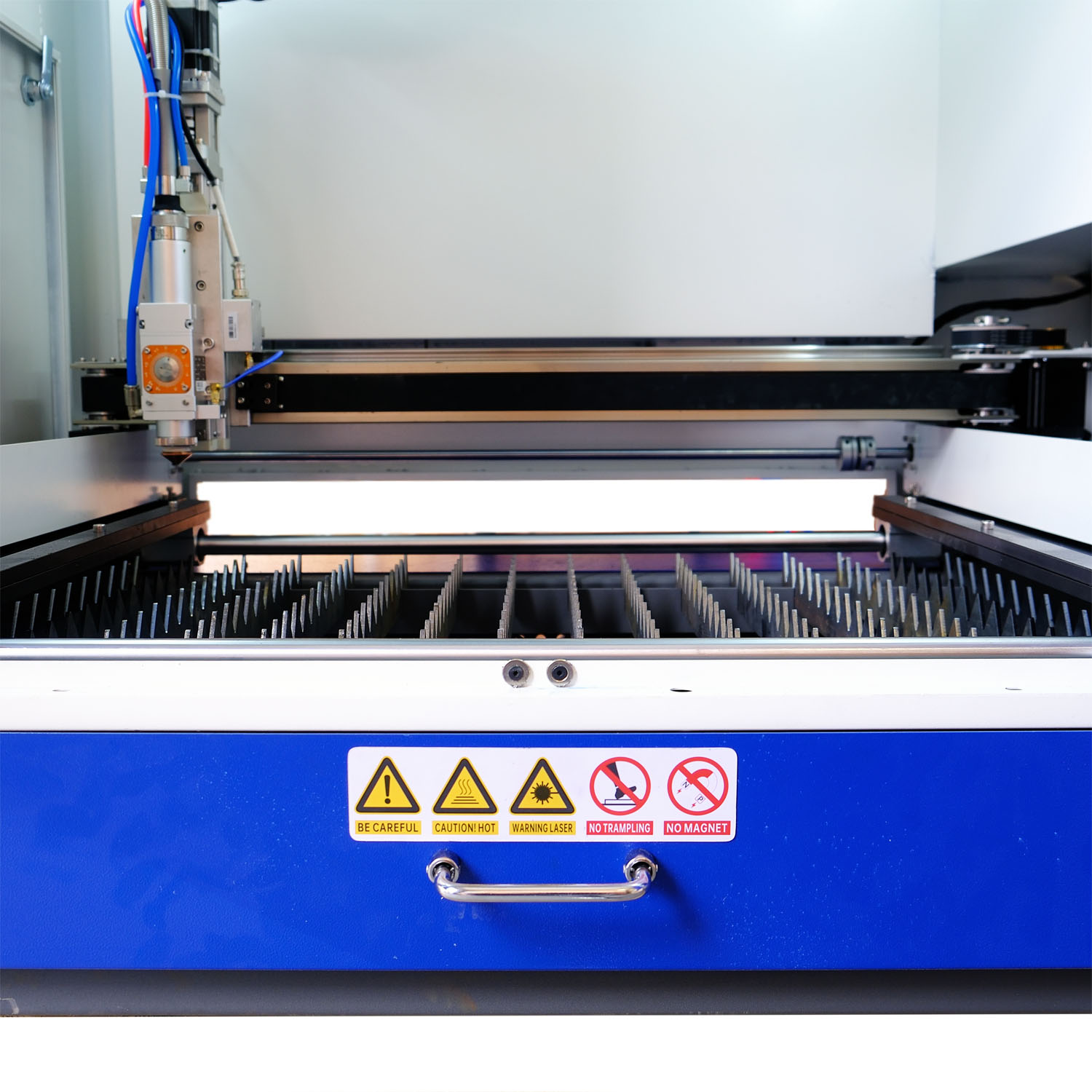

Tête Au3Tech A130M
Mise au point manuelle et suivi de la hauteur Live Focus
La tête A130M est dotée d'un connecteur QBH, d'une conception anti-poussière et d'une lentille de protection inférieure remplaçable. Le point de mise au point est réglé manuellement à l'aide du bouton dans la plage allant de −7 à +7 mm. Le réglage manuel de la mise au point vous permet d'ajuster le point focal à la tôle. Live Focus suit la hauteur de la tête pendant le processus.
La lentille de protection remplaçable et la conception anti-poussière rendent la tête pratique pour les tâches quotidiennes.

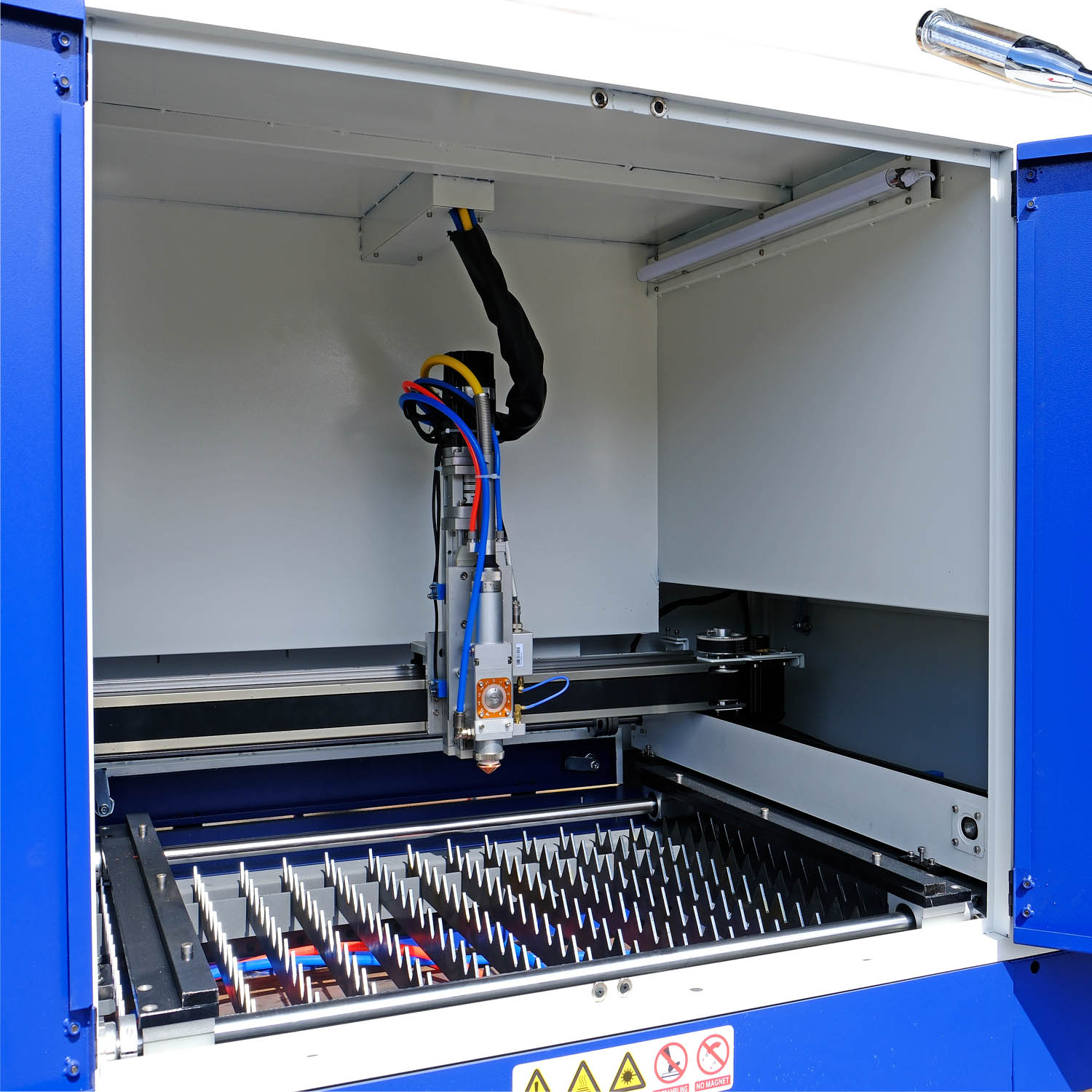

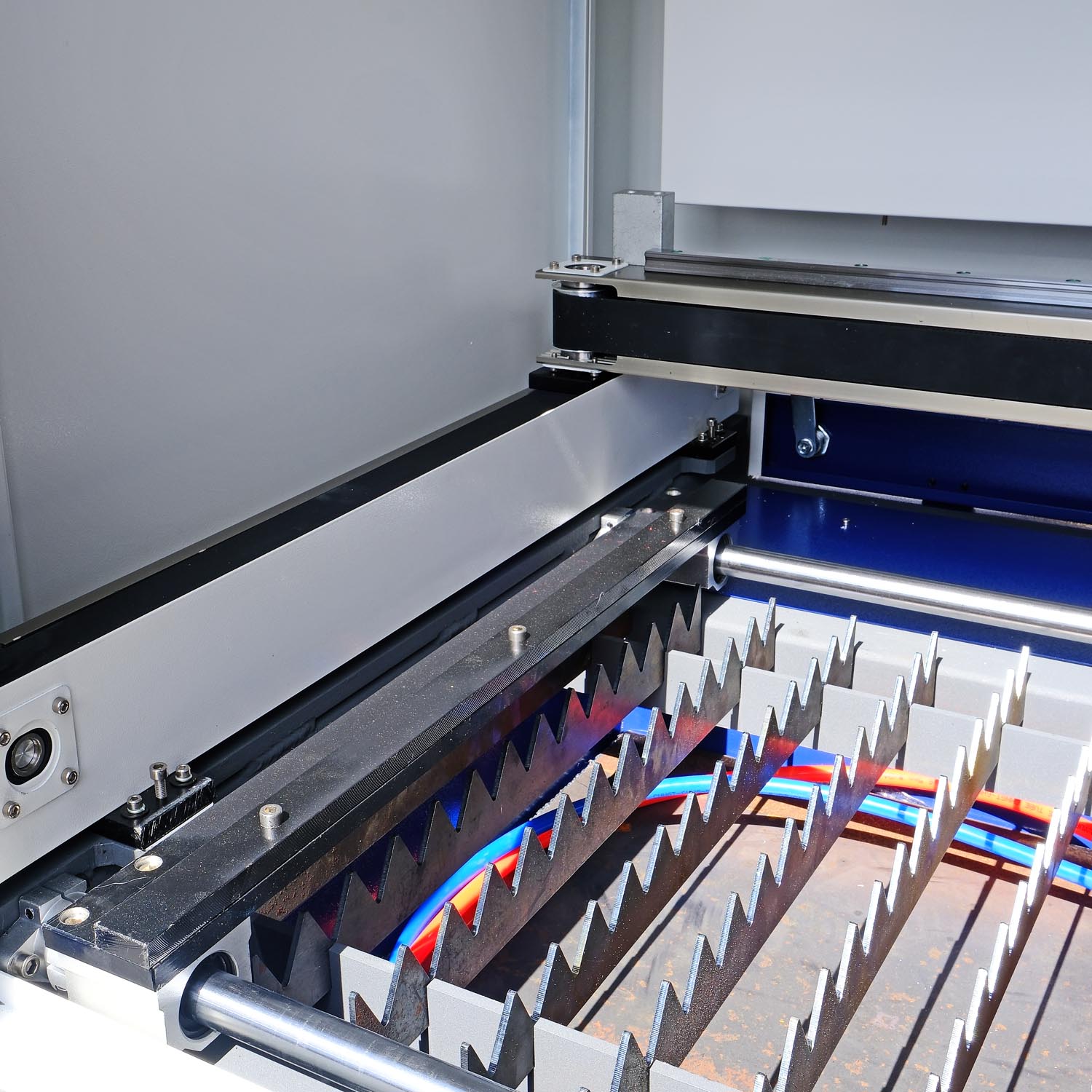

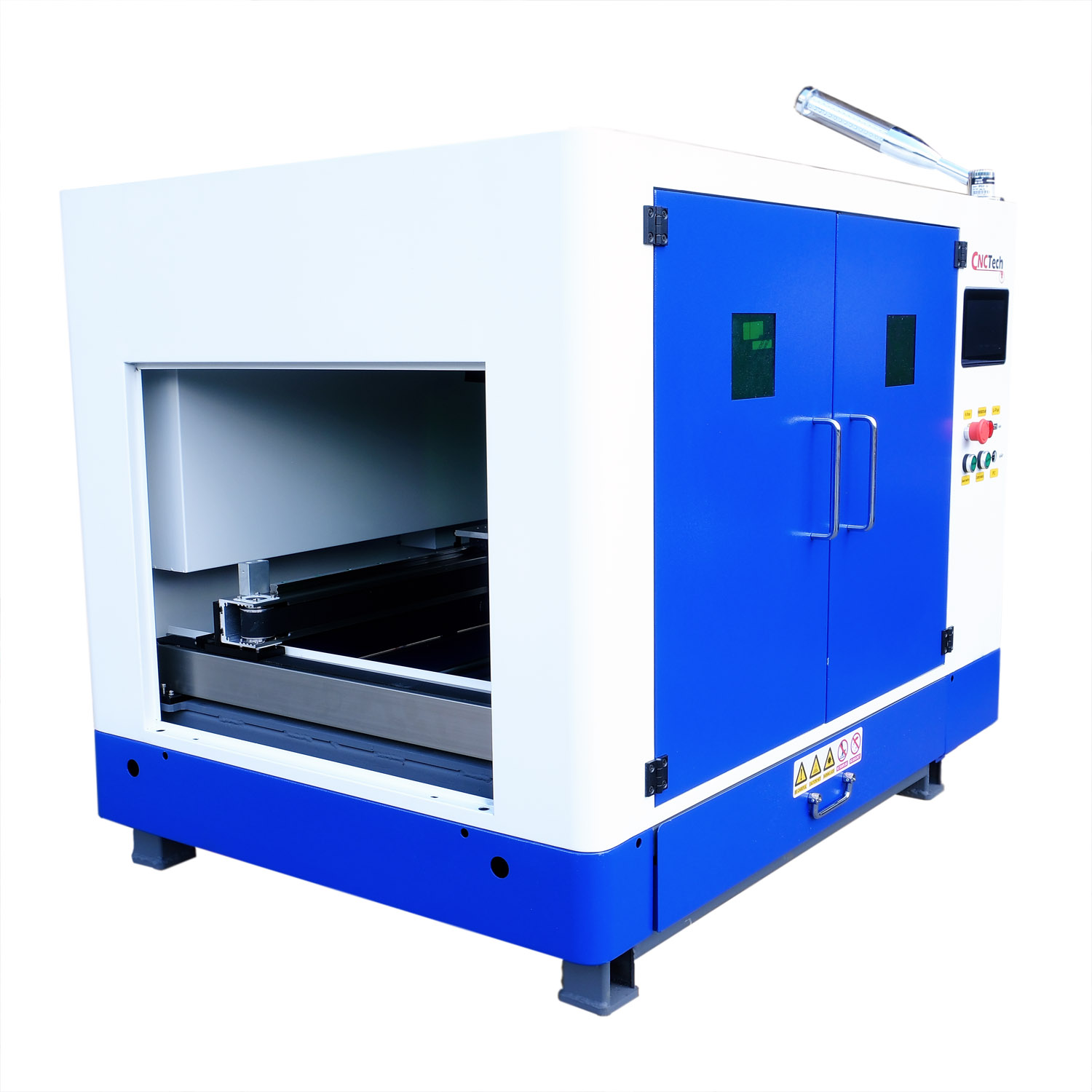

Tableau de passage
600 × 400 mm et traitement des feuilles par étapes
La table à couteaux dentés limite la surface de contact des supports avec la tôle. Le passage vous permet de faire glisser la feuille au-delà de l'intérieur du boîtier et de la déplacer entre les tâches. Le passage vous permet de manipuler une feuille plus longue par sections et la table à couteaux soutient le matériau dans le champ de coupe.
Un tiroir coulissant facilite la collecte des petits déchets et l'organisation du prochain lot de détails.

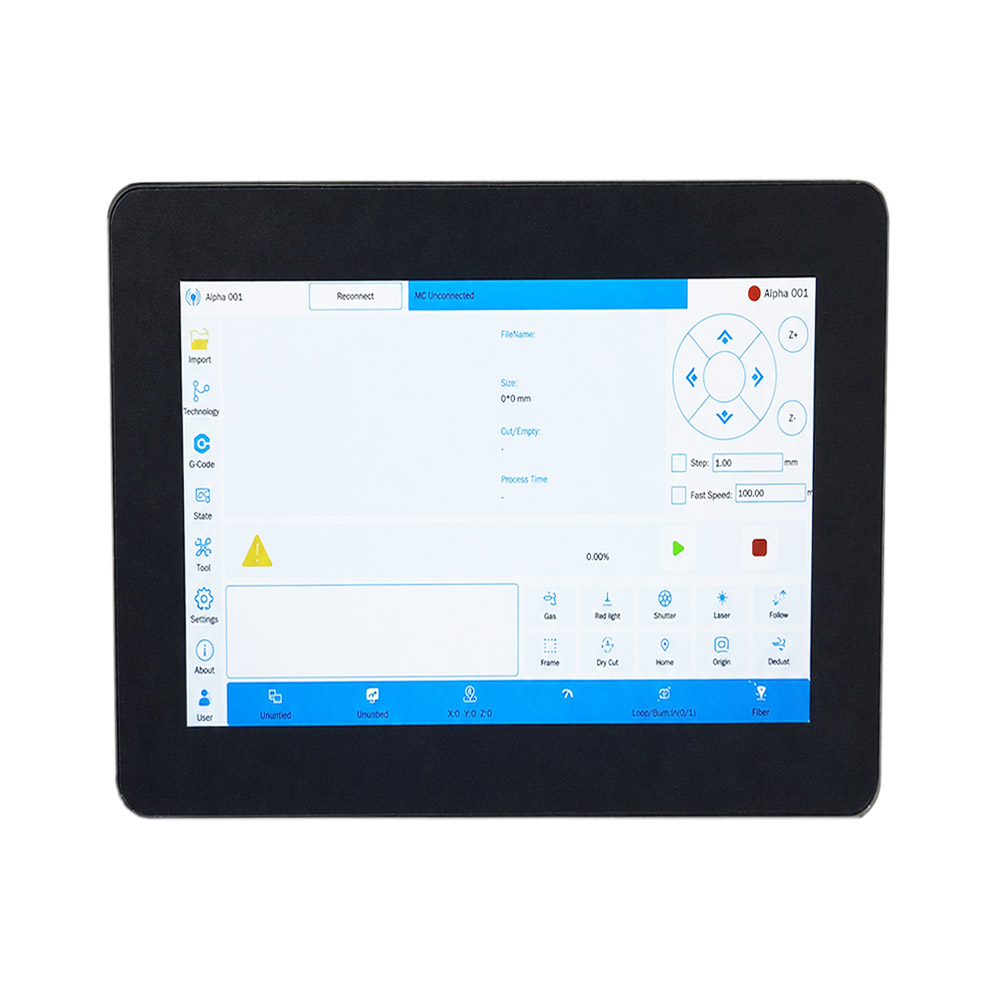

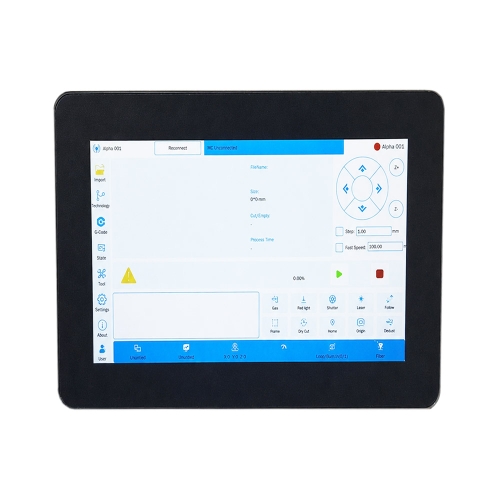

Commande Au3Tech
MCC100 et NexCut X1 avec écran tactile
L'écran tactile permet d'accéder au référencement, au mouvement manuel des axes, à l'accélérateur, au contrôle du laser, à l'importation de projets et au lancement de tâches. NexCut X1 fonctionne avec le contrôleur MCC100 et prend en charge, entre autres, DXF et les fichiers de conception CAO. L'écran tactile et le logiciel prennent en charge la conception et les fonctions de l'appareil. Les fichiers CAO populaires vous permettent de créer vos propres contours.
Il s'agit d'une solution pratique pour les changements de géométrie fréquents et la production en petites séries.

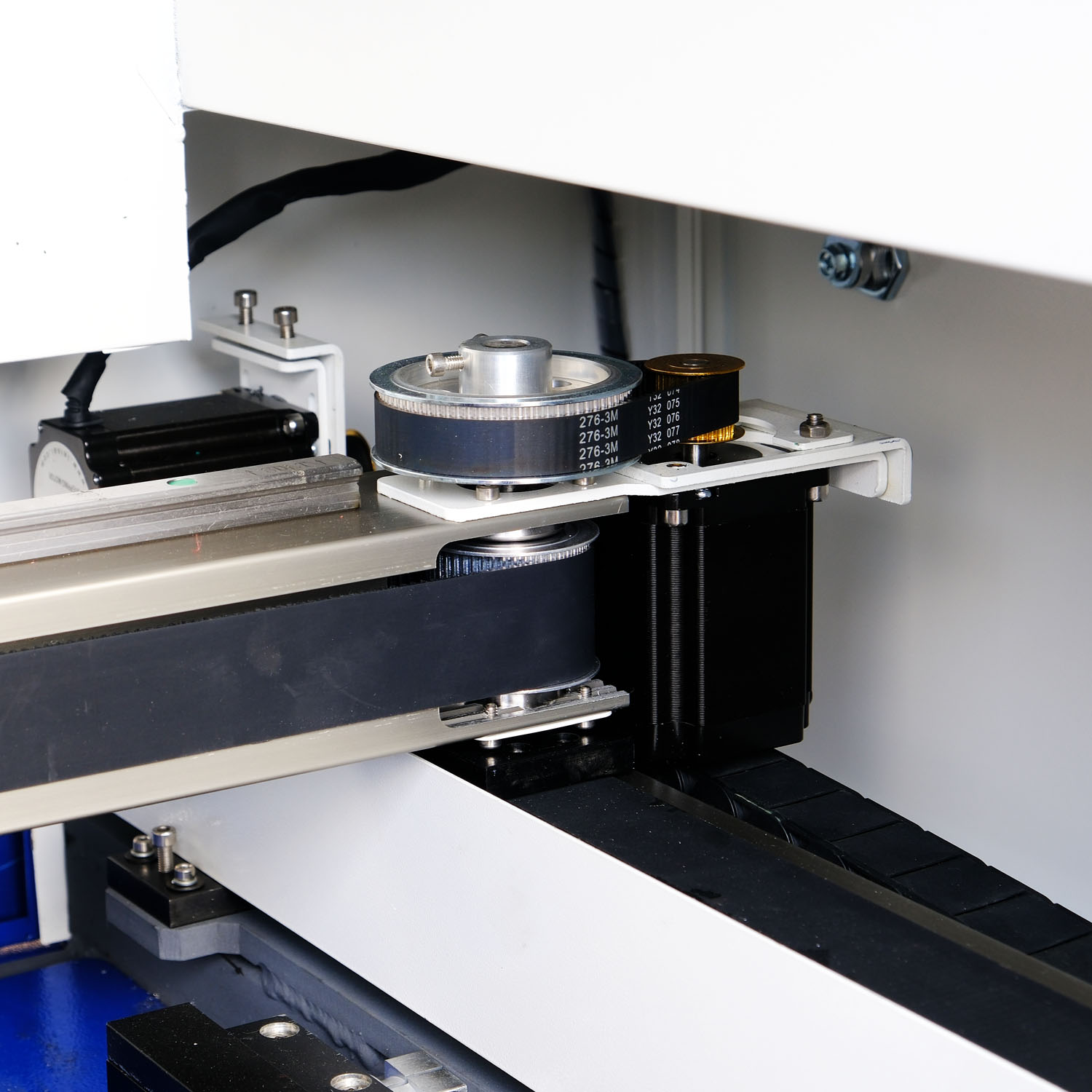

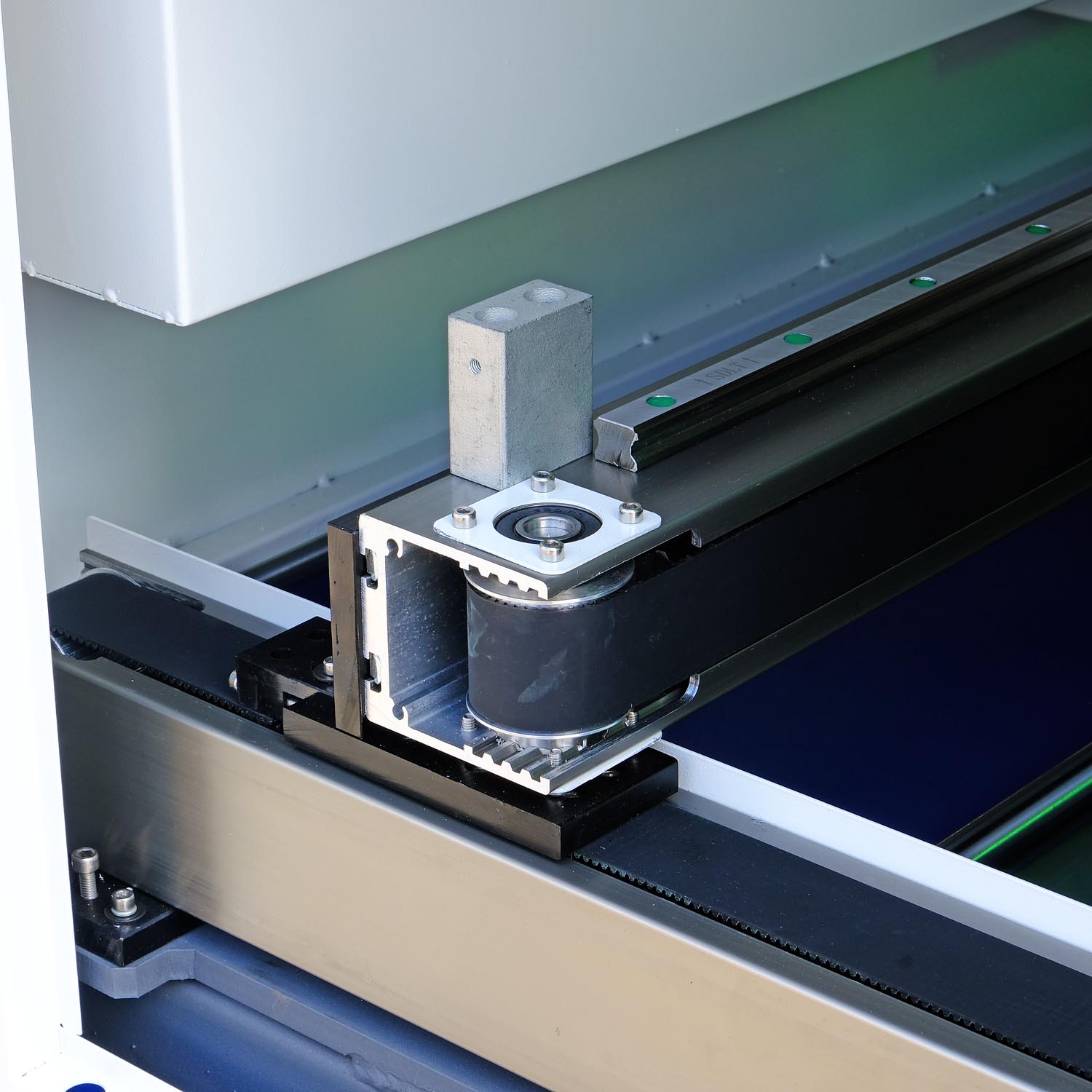

Mécanique des essieux
Guides linéaires, entraînement par courroie et servo Z
Les moteurs pas à pas Leadshine fonctionnent sur les axes X/Y et un servomoteur fonctionne sur l'axe Z. La transmission modulaire par courroie et les guides linéaires maintiennent la structure compacte. Le système d'entraînement et de guidage est responsable du mouvement de la tête conformément à la conception. La mécanique compacte vous permet de conserver un format pratique de la machine.
Vous obtenez une station pour les contours, les trous et les tracés des pièces en tôle.

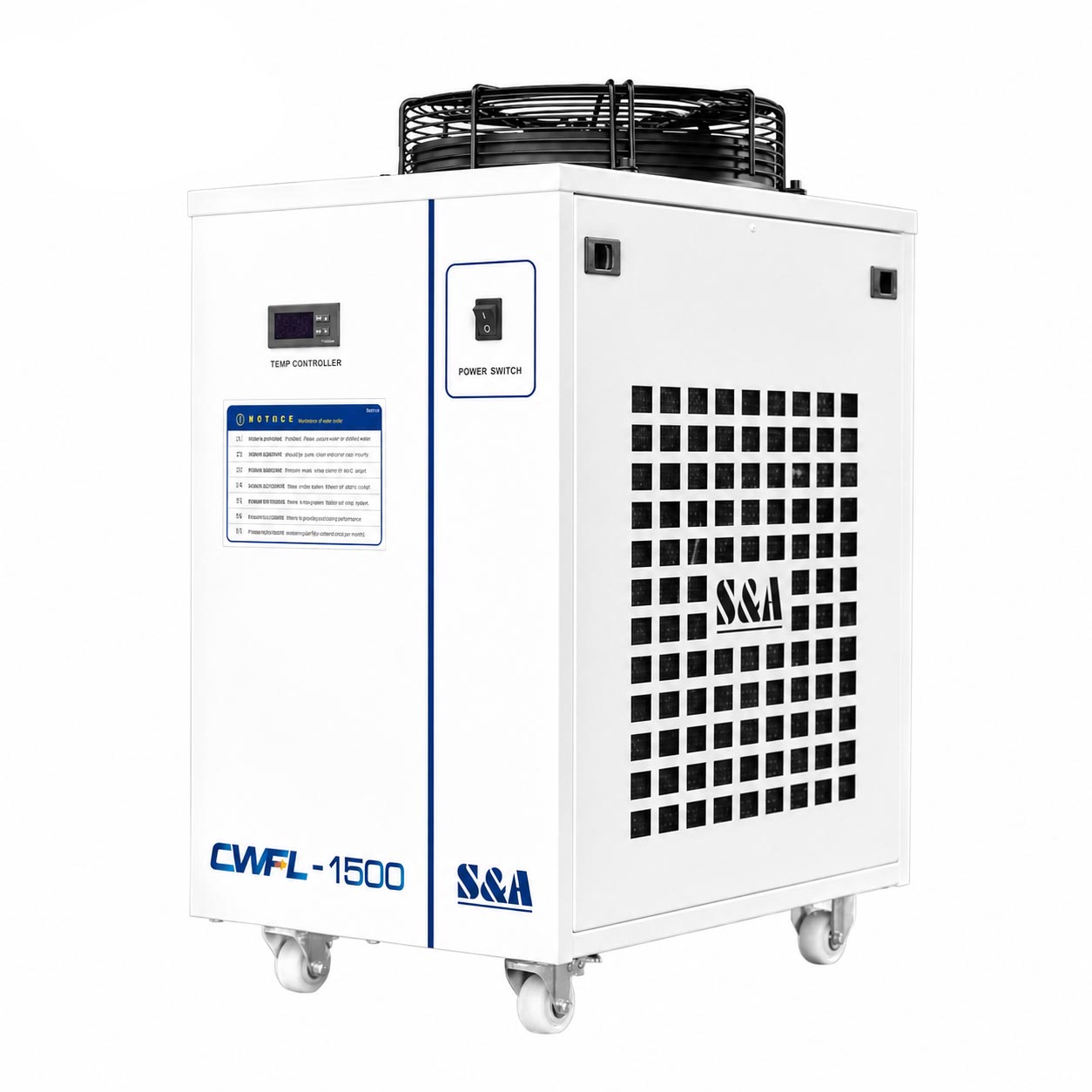

Refroidissement par eau
CWFL-1500 à la source et au chemin optique
Le refroidisseur CWFL-1500 fait partie de l'ensemble et gère le refroidissement du laser et de l'optique. Le système de refroidissement maintient des conditions thermiques stables du laser pendant la tâche. L'équipement correspondant fait partie de la configuration proposée.
Vous disposez d'une source, d'une tête et d'un refroidissement adaptés à une seule station de production.

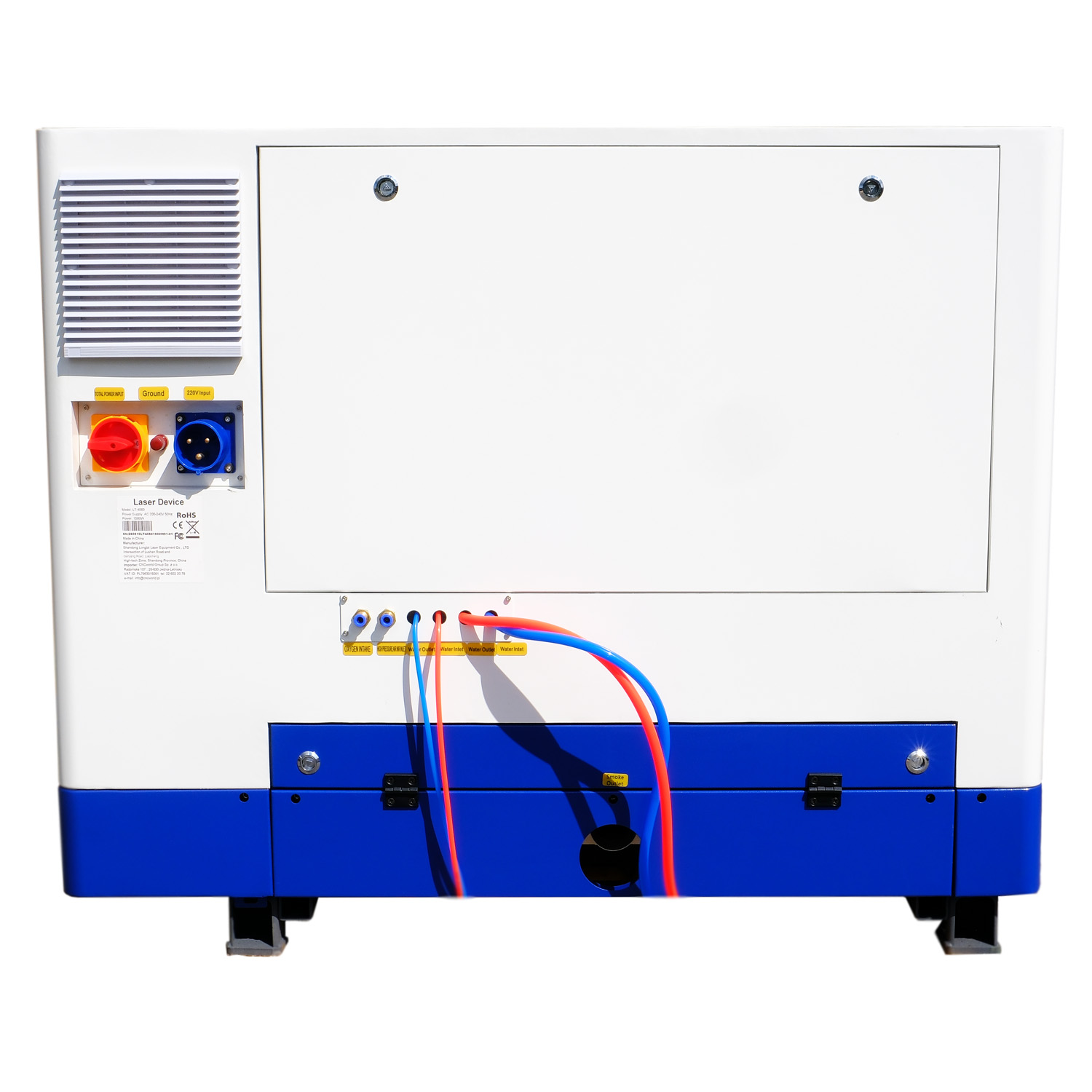

Gaz et installation
Connexion séparée pour l'oxygène et l'azote/air commun
Les connexions permettent de préparer de l'oxygène ou de l'azote/air comprimé pour le procédé approprié. Des connexions séparées permettent d'utiliser différents gaz de travail au sein de la configuration de la machine.
Cette liberté favorise la mise en œuvre de projets avec différents métaux et le choix du procédé jusqu'à la finition des bords attendue.

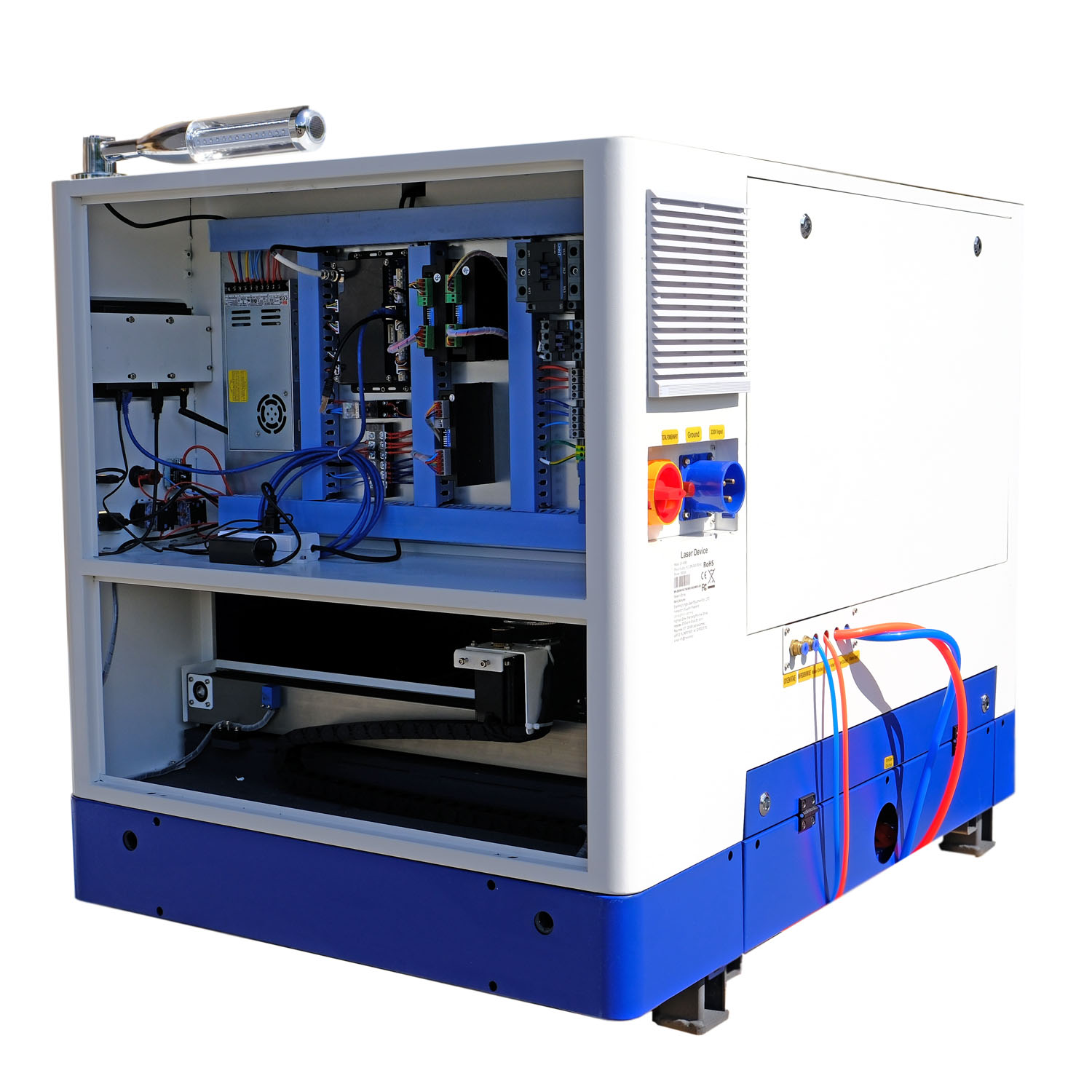

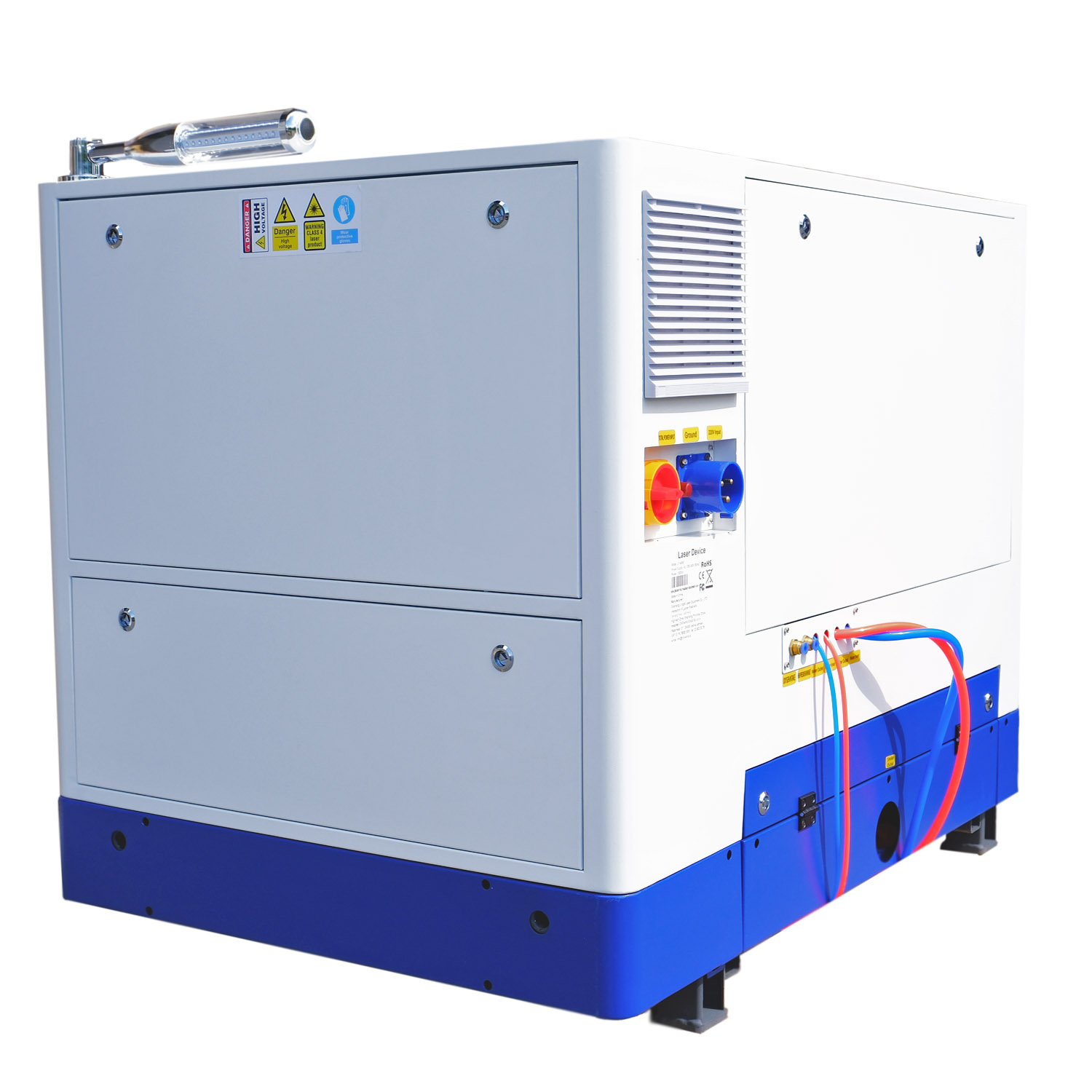

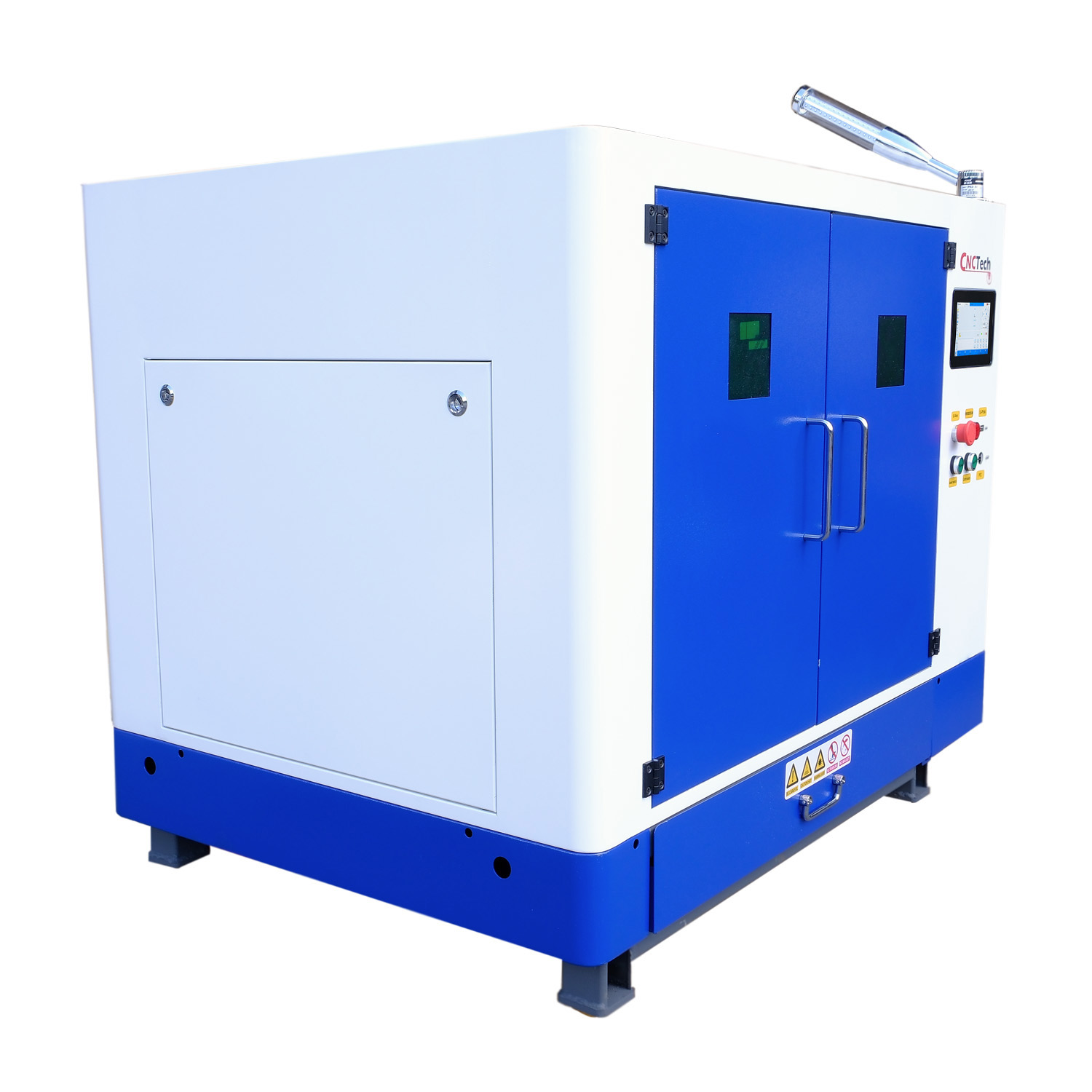

Conception fermée
Machine compacte avec accès à la table
Les dimensions du boîtier sont 1200 × 850 × 920 mm et le poids net est d'environ 180 kg. La chambre de travail sépare la zone de traitement de l'environnement. La conception fermée combine la table et le processus dans une seule machine. Un accès pratique à la zone de travail facilite la manipulation des petites feuilles.
Il s'agit d'un format destiné aux petites usines et ateliers produisant des détails, des panneaux et des éléments de logement.
Métaux et étendue du traitement
Acier au carbone
- Poignées, supports, éléments structurels et pièces de machines.
- Épaisseur approximative : jusqu'à 12 mm.
Acier inoxydable
- Façades, panneaux, éléments d'équipement et de logement.
- Épaisseur approximative : jusqu'à 3 mm.
Aluminium
- Plaques, boîtiers de lumière, grilles et détails.
- Épaisseur approximative : jusqu'à 2 mm.
Laiton
- Enseignes, décorations, marquages et petites pièces.
- Épaisseur approximative : jusqu'à 1 mm.
Logiciel et contrôle
NexCut X1 : de l'importation à l'échantillon
Configuration de contrôle : Au3Tech MCC100 + NexCut X1. Le contrôle relie le projet préparé aux paramètres de fonctionnement de l'appareil et de tâche.
Vos propres fichiers vous permettent de mettre en œuvre des projets individuels, de préparer des versions ultérieures du détail et de revenir à la géométrie sélectionnée pour les commandes ultérieures.
Que gagne-t-on dans le travail quotidien ?
Découpez du métal selon vos propres créations
- Prototypes et séries courtes — Pièces de vérification de la conception et révisions de conception ultérieures.
- Détails techniques — Poignées, panneaux, supports et composants du boîtier.
- Publicité et marquages — Plaques, enseignes et décorations en métal.
- Propres projets — Liberté de compléter les commandes selon vos propres graphiques ou géométries.
- Commandes ultérieures — Possibilité d'élargir l'offre avec de nouveaux produits et des séries courtes.
Le contour d'un détail plus grand
Données techniques
| Paramètre | Valeur |
|---|---|
| Modèle | 6040-FL / FL-4060 |
| Champ de travail | 600 × 400 mm |
| Plage de mouvement XYZ | 600 × 400 × 350 mm |
| Type et puissance du laser | FIBER CW, 1500 W |
| Source | MAX MFSC-1500C, refroidi par eau |
| Longueur d'onde source | Nominalement 1080 nm |
| Tête | Au3Tech A130M, mise au point manuelle, QBH |
| Suivi d'altitude | Mise au point en direct |
| Réglage de la mise au point de la tête | −7 à +7 mm |
| Gamme de buses de tête | 1–4 mm |
| Contrôle/programme | Au3Tech MCC100 + NexCut X1 |
| Conduire | Moteur pas à pas Leadshine X/Y, servo Z |
| Transmission | Entraînement par courroie modulaire |
| Tableau | Couteau denté, tiroir à déchets, passe-plat |
| Gaz | Connexion O₂ séparée ; N₂/air commun |
| Précision du positionnement | 0,05 mm/m |
| Répétabilité | ±0,05 mm/m |
| Formats | Entre autres fichiers DXF et CAO |

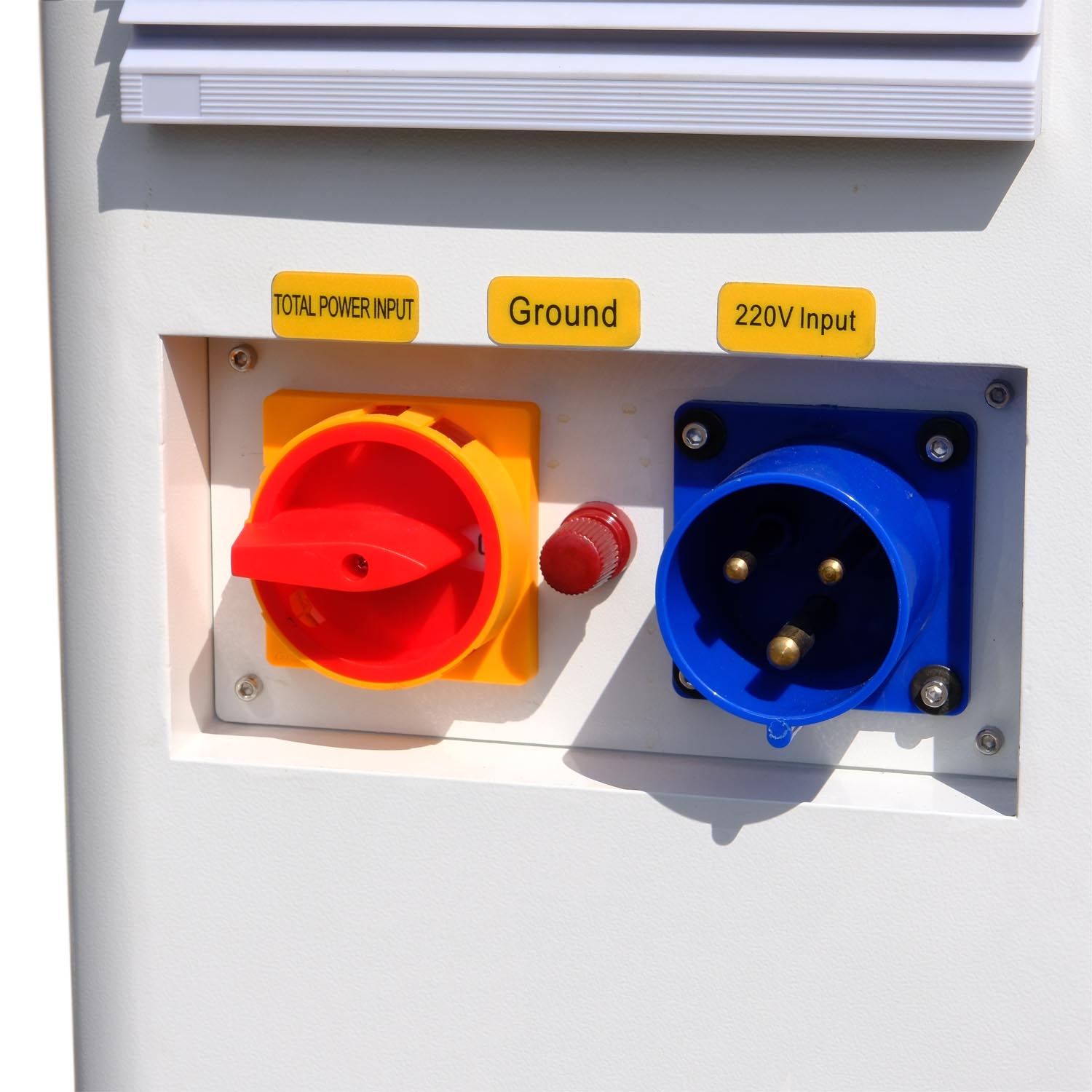

| Alimentation | Phase ca 220–240 V, 50/60 Hz, 1 |
| Puissance totale | À propos de 9 kW |
| Refroidissement | Refroidisseur CWFL-1500 inclus |
| Dimensions des machines | 1200 × 850 × 920 mm |
| Poids net de l'appareil | À propos de 180 kg |
| Dimensions de transport | 1800 × 920 × 1200 mm |
| Environnement | 10–40°C, humidité jusqu'à 80%, pas de condensation |
Qu'obtenez-vous avec cette configuration
- Machine de découpe FIBER FL-4060 1500 W
- Source MAX 1500 W et tête Au3Tech A130M montées dans la machine
- Refroidisseur industriel CWFL-1500
- Ensemble de lentilles de protection
- Jeu de buses de coupe en laiton
- Câbles de connexion
- Manuel d'utilisation en polonais
Questions avant d'acheter
Quels grands projets peuvent être mis en œuvre ?
600 × 400 mm.
Quelle source fonctionne dans la machine ?
MAX MFSC-1500C, refroidi par eau.
Quels contrôles sont inclus ?
Au3Tech MCC100 + NexCut X1.
Comment le refroidissement a-t-il été résolu ?
Refroidisseur CWFL-1500 inclus.
Qu'est-ce que j'obtiens avec la machine ?
Machine de découpe FIBER FL-4060 1500 W ; Source MAX 1500 W et tête Au3Tech A130M montées sur la machine ; Refroidisseur industriel CWFL-1500 ; Jeu de lentilles de protection ; Jeu de buses de coupe en laiton ; câbles de connexion; Manuel d'utilisation en polonais.
