Fraiseuse CNC CNCTech 6040 5D, 2,2 kW – 5 axes, USB + accessoires
Disponibilité: Disponible
Temps d'expédition: 24 heures
Frais de livraison: à partir de 0.00 €
Numéro de catalogue: F-6040-5D
Code du fabricant: F-6040-5D
Stock:
Code EAN: 5907052596060
État du produit: Nouveau
- Description du produit
- Avis sur le produit (0)

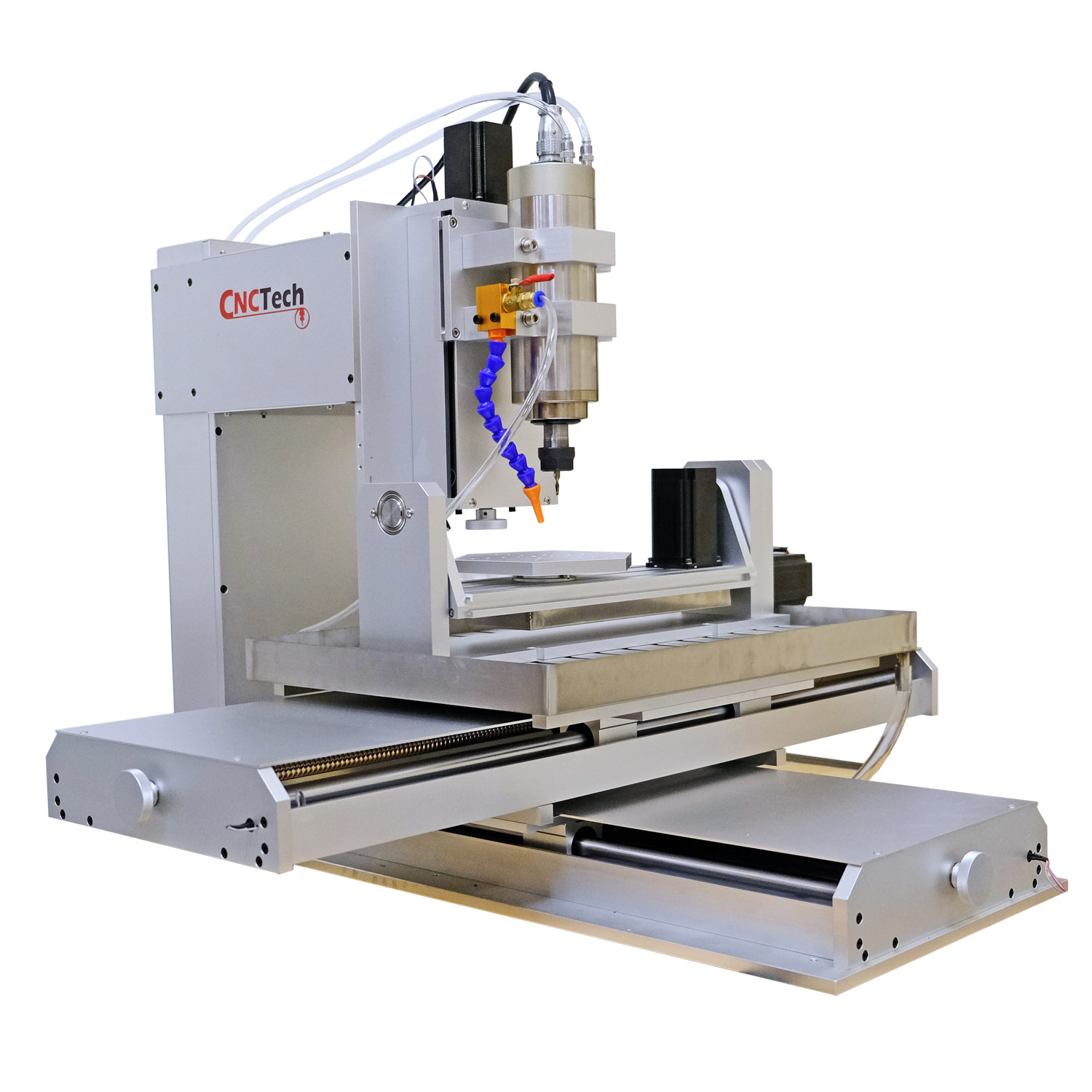

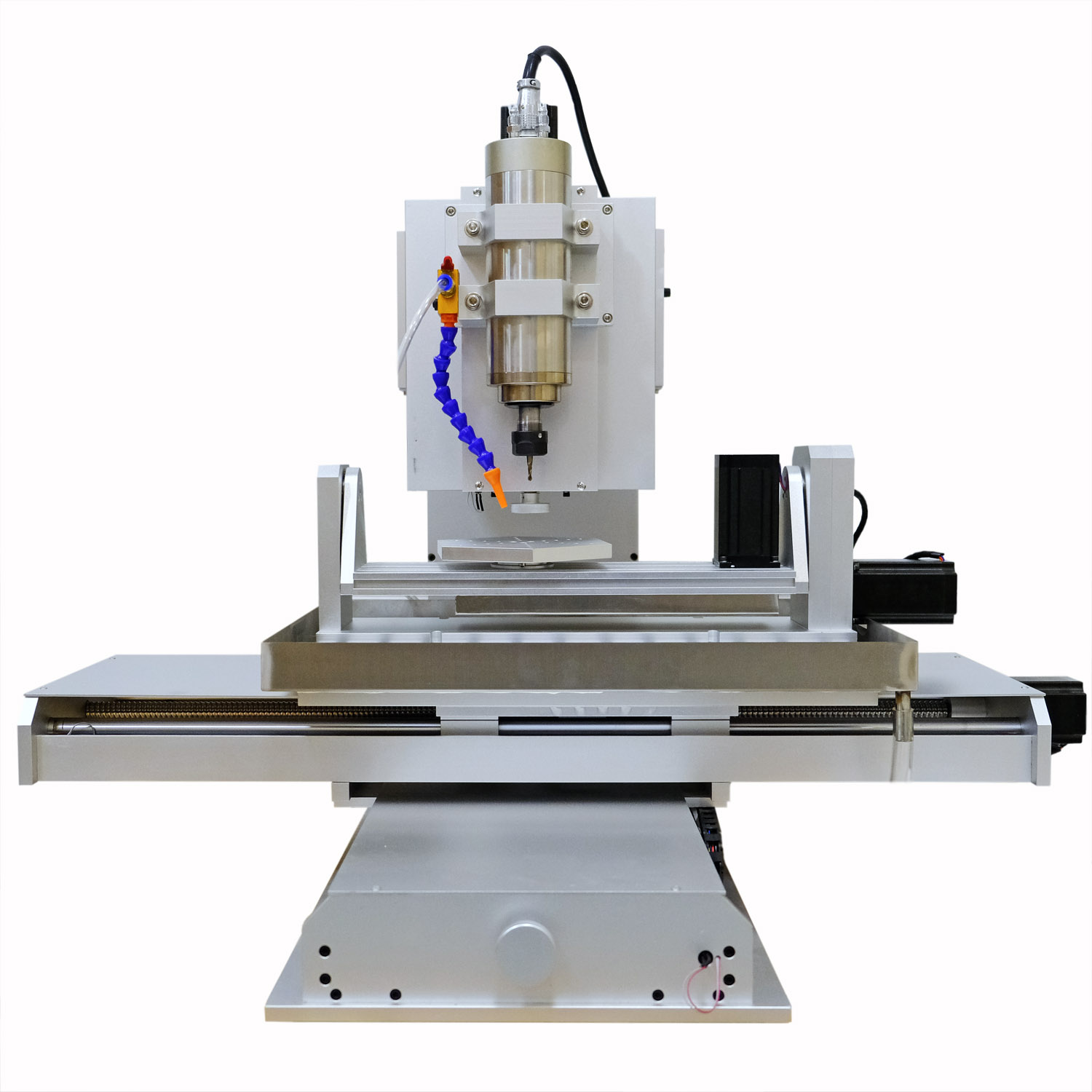

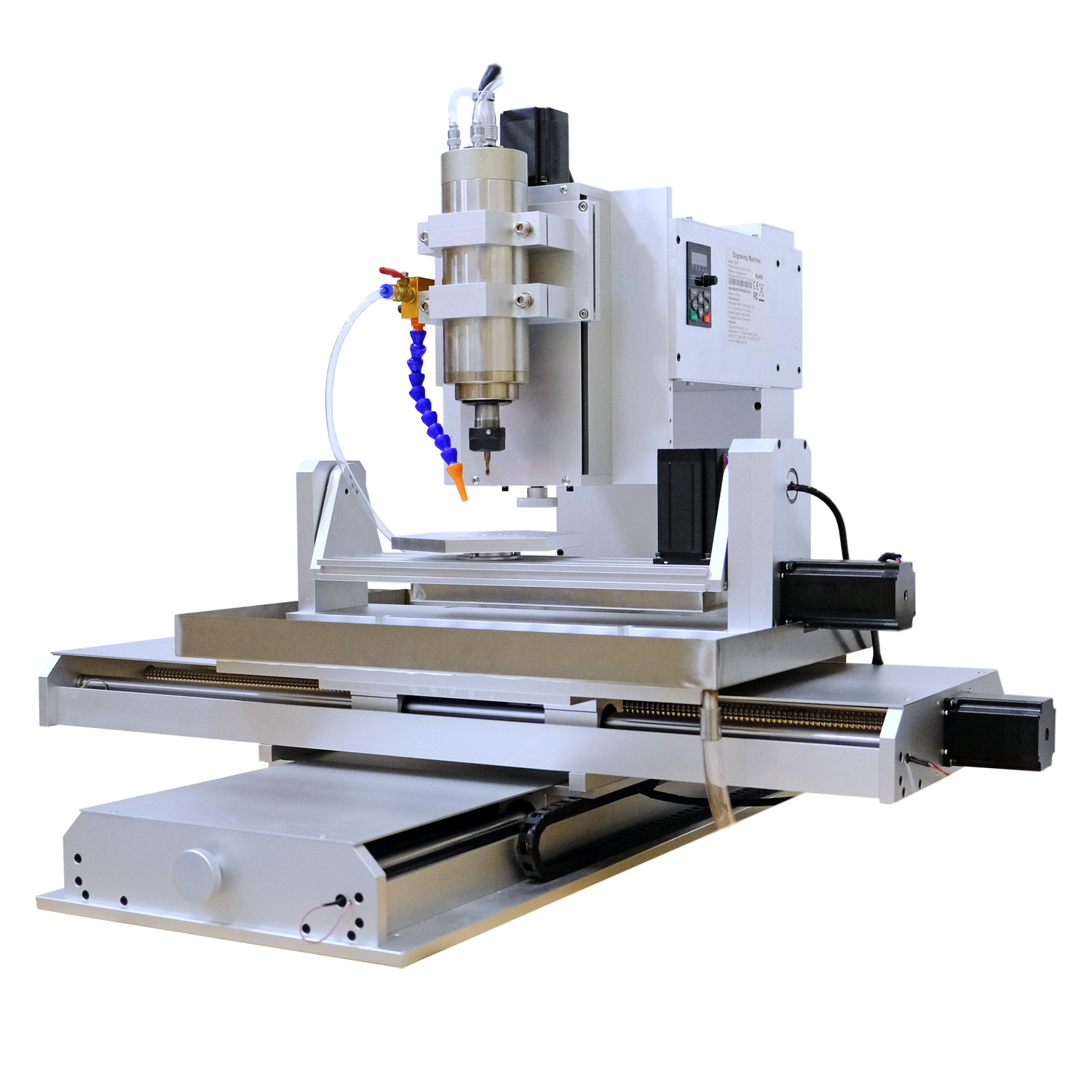

Fraiseuse CNC CNCTech 6040 5D - 2,2 kW
Abordez les détails sous un nouvel angle.
Du design plat aux détails spatiaux
Modèles, prototypes et composants avec plusieurs surfaces usinées - 6040 5D combine le mouvement dans les axes X, Y et Z avec la table rotative inclinable A/B. Vous pouvez modifier la position du matériau par rapport à l'outil et planifier des opérations plus complexes.

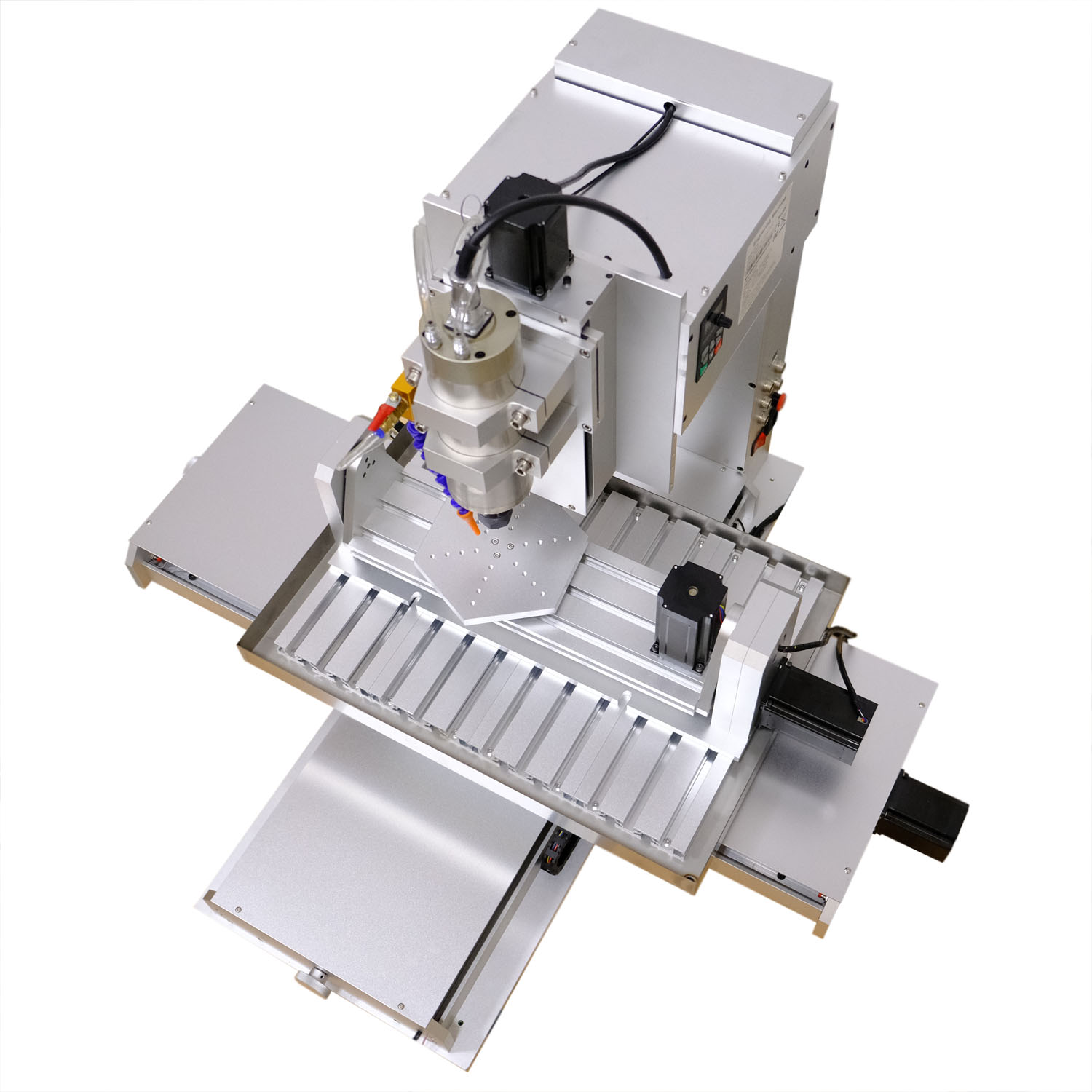

La conception verticale, la broche refroidie à l'eau et les vis à billes créent une station compacte pour le fraisage, la gravure et le perçage.
Voir 6040 5D au travail
Une minute chez le coupeur : aluminium, mouvement de table A/B et modèle tridimensionnel.
Vidéo de démonstration de la fraiseuse 6040 5D. Les outils et supports visibles ont été sélectionnés pour correspondre aux détails présentés.
Cinq axes. Plus de possibilités.
Plus de pages dans un seul support
Les axes rotatifs A et B changent la position de la pièce par rapport à la fraise. Cela facilite l'accès aux surfaces nécessitant une nouvelle fixation sur une table plate.
Broche 2,2 kW
Le refroidissement par eau et le montage ER20 vous permettent de sélectionner un outil pour le fraisage, la gravure et le perçage.
Espace pour les prototypes
La conception compacte en colonnes fonctionnera bien dans le studio de modélisation, l'atelier et lors de l'apprentissage du traitement du CNC.

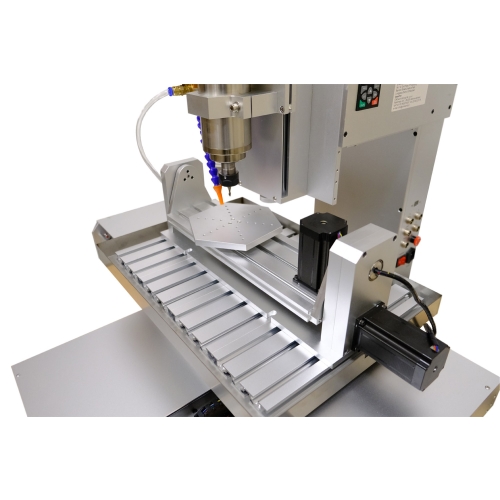

Tournez le détail, allez plus loin

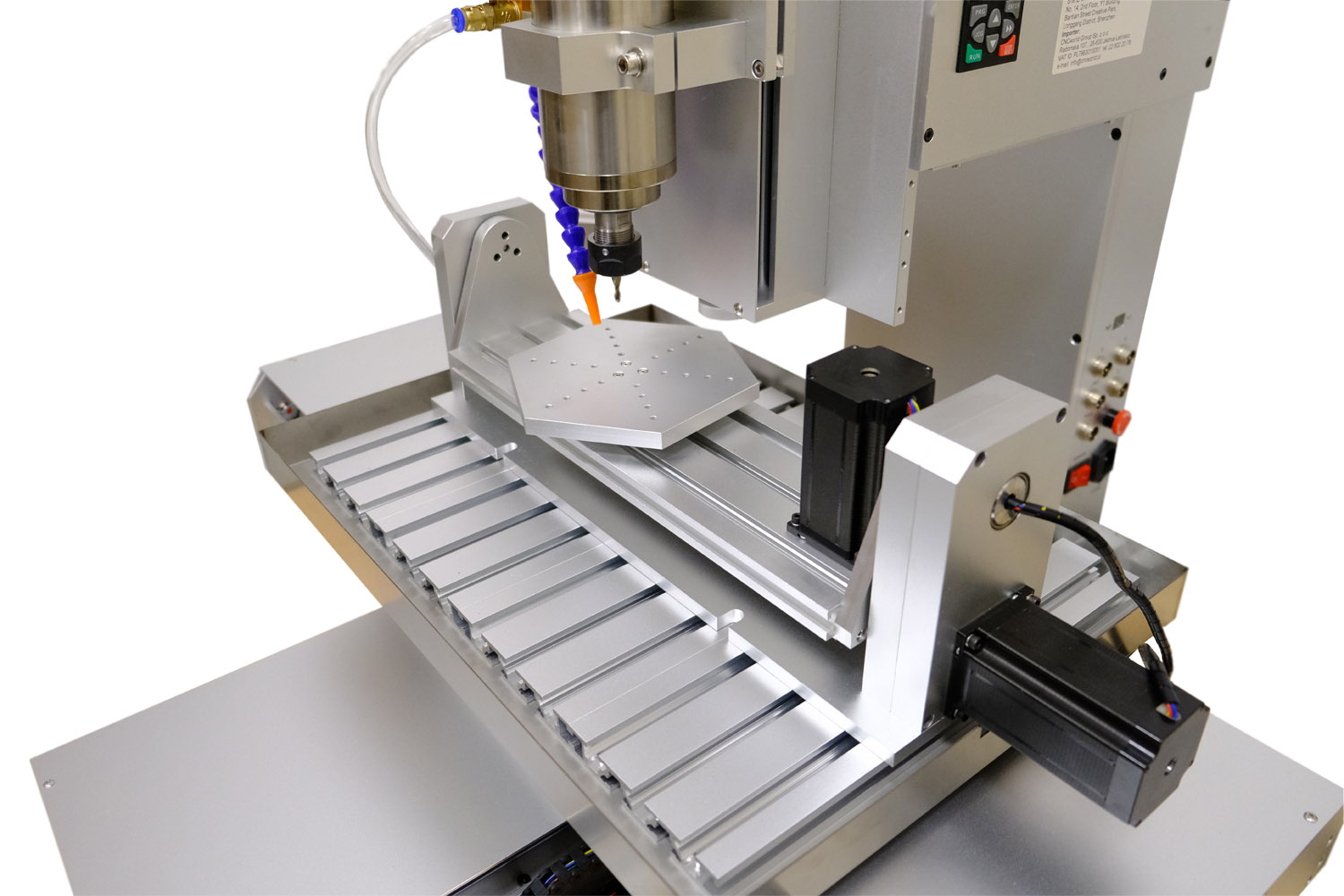

Placez le matériau à angle droit
La table A/B permet de faire pivoter et d'incliner l'objet attaché. Ceci est utile lors du traitement de côtés, de surfaces inclinées et de modèles tridimensionnels.
Le programme d'usinage doit tenir compte de la cinématique de la table. Pour le fonctionnement multi-axes, vous avez besoin du programme approprié CAM, du post-processeur et de la configuration correcte Mach3.
La plage disponible pour la pièce à usiner dépend de sa forme, de son montage, de la longueur de l'outil et de l'angle de la table. Le champ XYZ n'indique pas les dimensions maximales de la pièce sur cinq axes.
Trois visions du traitement
De courts plans montrent le fraisage du matériau et le fonctionnement de la table basculante et rotative.

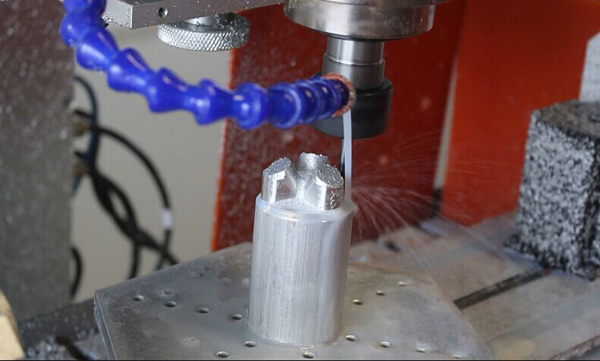

Aluminium sous le cutter
Gros plans de l'ébauche d'un détail en aluminium.
8 secondes de traitementLa table A/B en action
Fraisage d'un détail spatial avec une table inclinée.
8 secondes de traitementDu modèle au détail
Fraisage de la surface et des détails de la figure.
8 secondes de traitementMatériel de démonstration du fabricant pour 6040 5D. L'effet d'usinage dépend du matériau, de l'outil, du montage et du programme préparé.
Puissance à l'outil. Refroidissement en circulation.

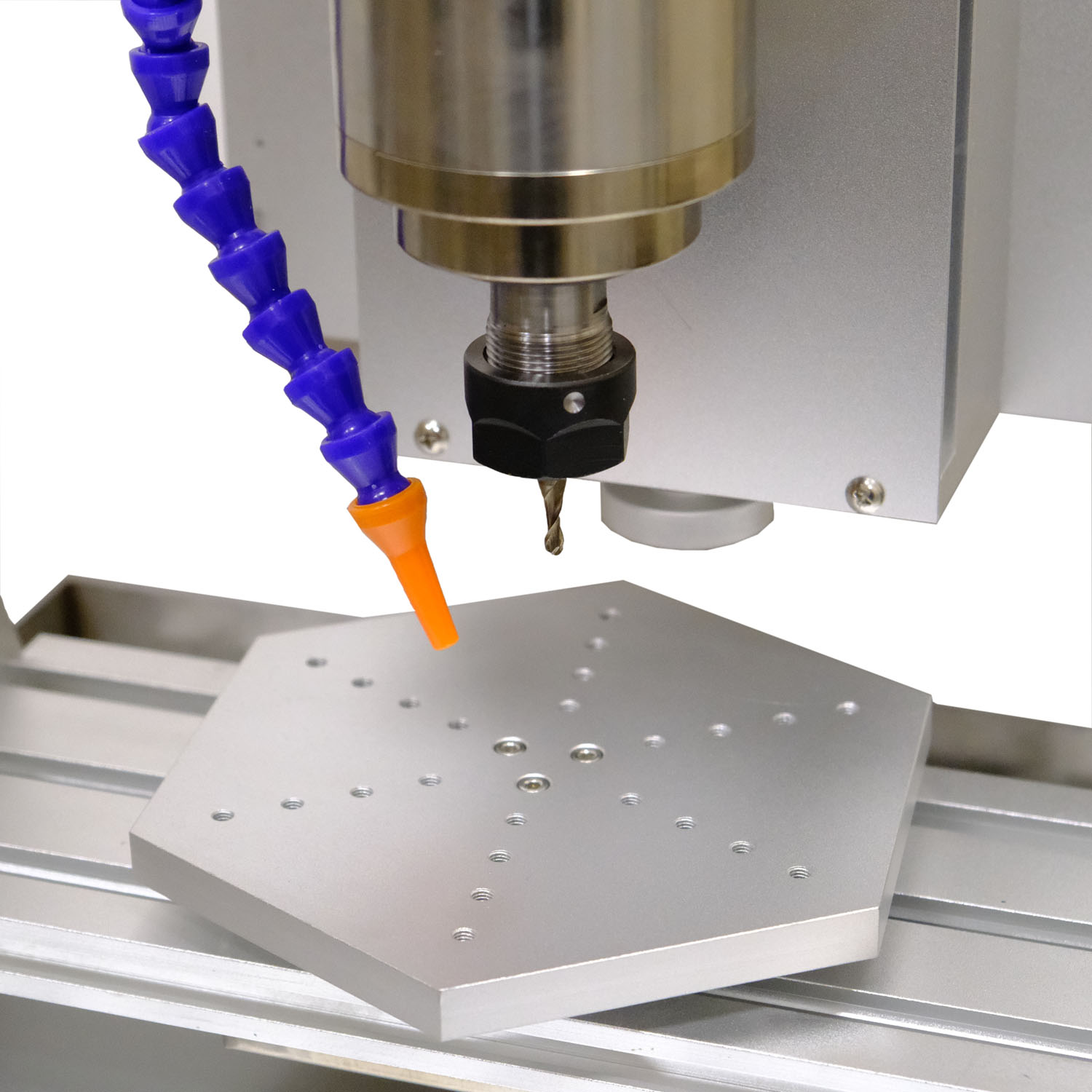

Broche 2,2 kW avec support ER20
Accélérez jusqu'à 24 000 tr/min vous permet d'ajuster la vitesse à l'outil et au matériau. Les bagues ER20 sont utilisées pour monter des fraises avec un diamètre de tige approprié.
La broche est refroidie à l'eau. La buse en tête vous permet de diriger le liquide de refroidissement vers la zone d'usinage - particulièrement utile lorsque vous travaillez avec de l'aluminium.
Des idées qui prennent forme
Bois et plastiques
Maquettes, reliefs et prototypes en bois, acrylique, PVC et matériaux de construction soigneusement sélectionnés.
Métaux non ferreux
Fraisage et gravure légers de l'aluminium, du laiton et du cuivre avec des outils, des avances et un refroidissement appropriés.
Atelier et éducation
Apprentissage de la programmation CNC, vérification de projets et réalisation de petits éléments et séries de tests.
Comment cela fonctionne dans la pratique, c'est-à-dire des exemples réels
Photos de travail et détails publiés par le fabricant pour 6040 5D.

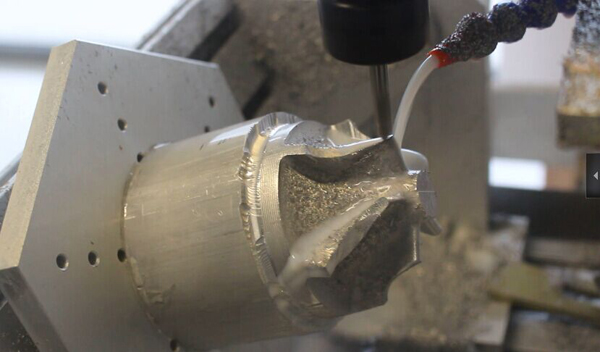

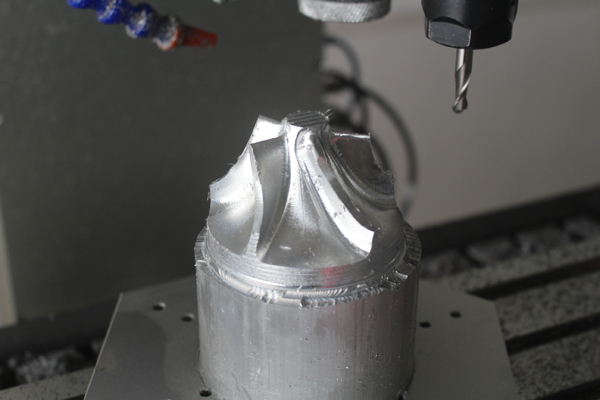

Un exemple de traitement d'un détail en aluminium.
Détail spatial pendant le fraisage.
Exemple de travail sur une table inclinée.

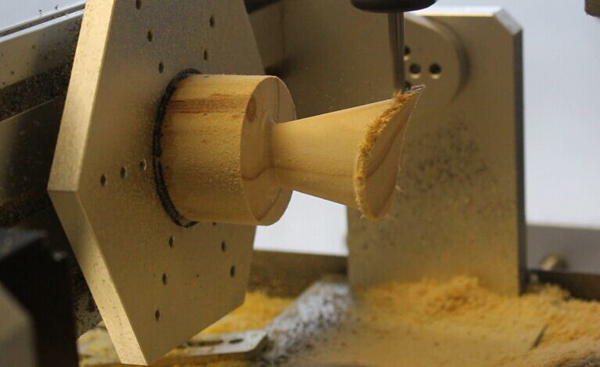

Fraisage d'un modèle en bois.
Un mouvement stable commence par la mécanique

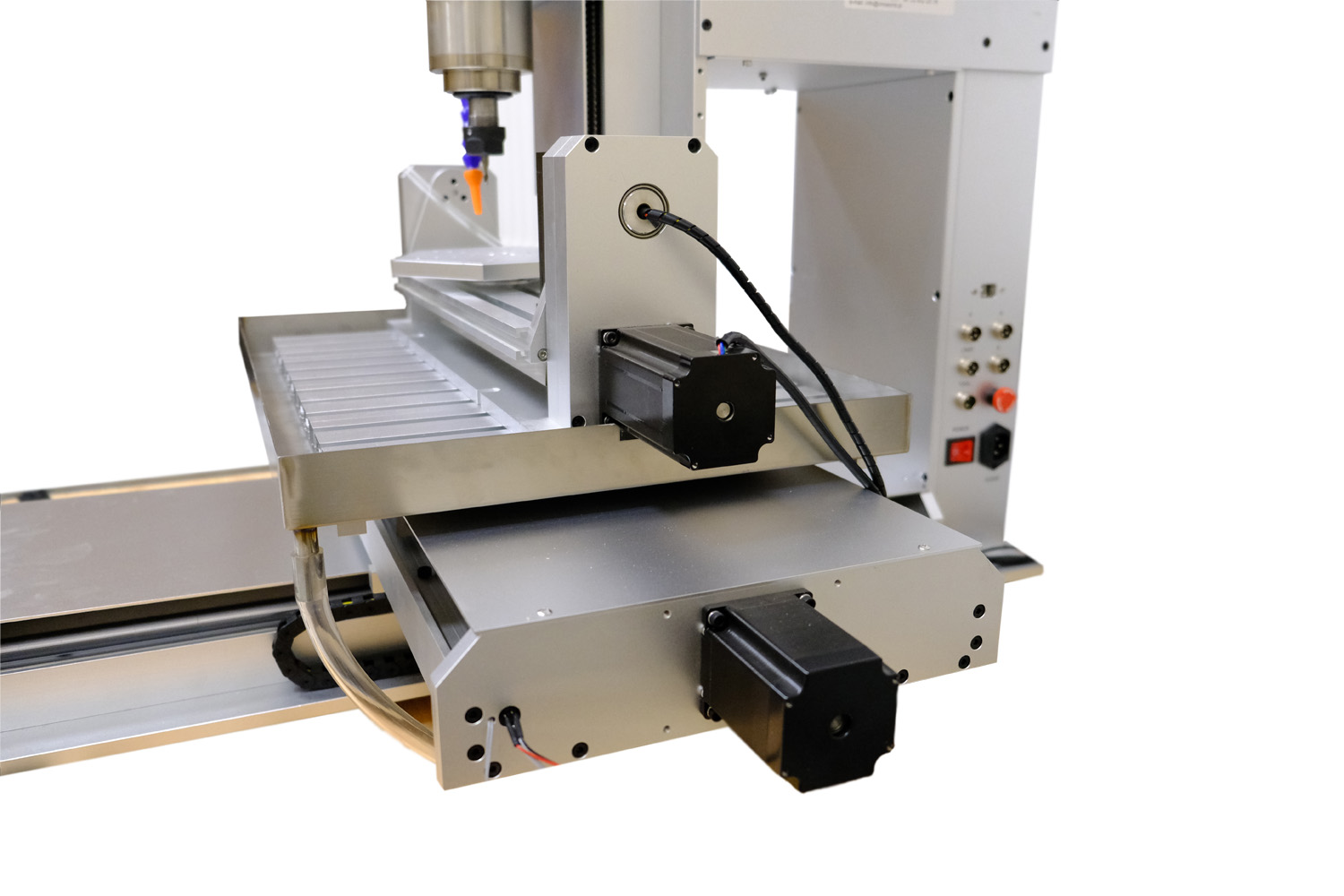

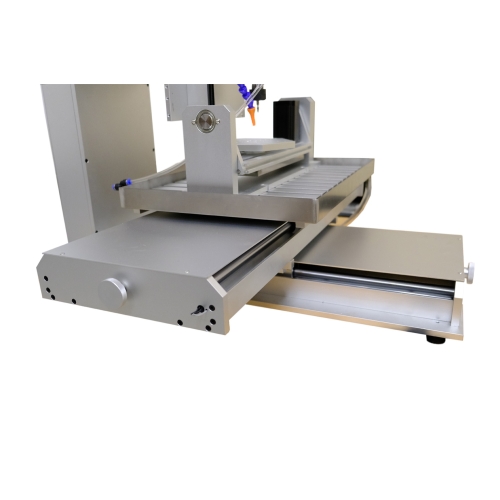

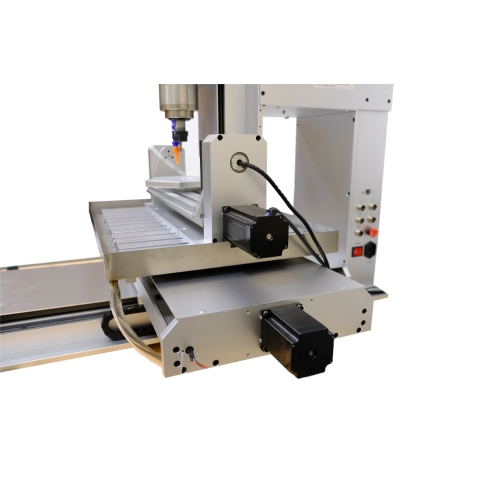

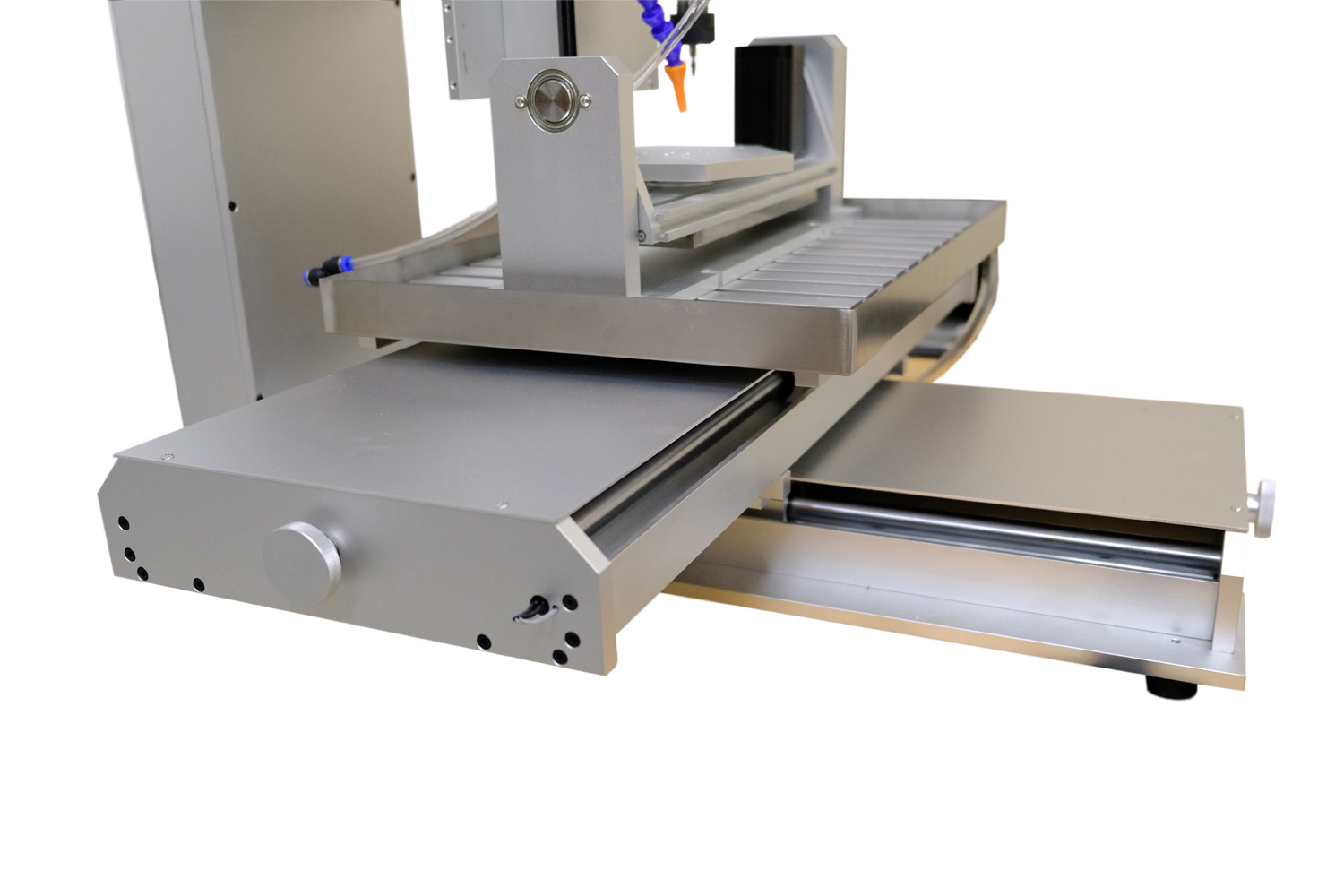

Vis à billes et table croisée
Les axes linéaires utilisent des vis à billes type 1605 et des guides constitués de rouleaux chromés. La table mobile travaille sous une broche positionnée verticalement.
Des couvercles visibles sur les guides limitent le dépôt direct des copeaux sur les éléments en mouvement. Un nettoyage et une lubrification réguliers contribuent au bon fonctionnement de la mécanique.
Préparez votre station et démarrez votre projet
Accessoires pour courir
- Broche 2,2 kW et système de contrôle intégré.
- Table inclinable et rotative pour fonctionnement sur les axes A et B.
- Pinces de fixation, clés et fraises de démarrage.
- Pompe à eau, cordon d'alimentation et câble USB.
- Capteur de hauteur d'outil.
Préparez l'ordinateur et la licence Mach3 séparément. Le projet doit être converti en code G à l'aide du logiciel approprié CAM.

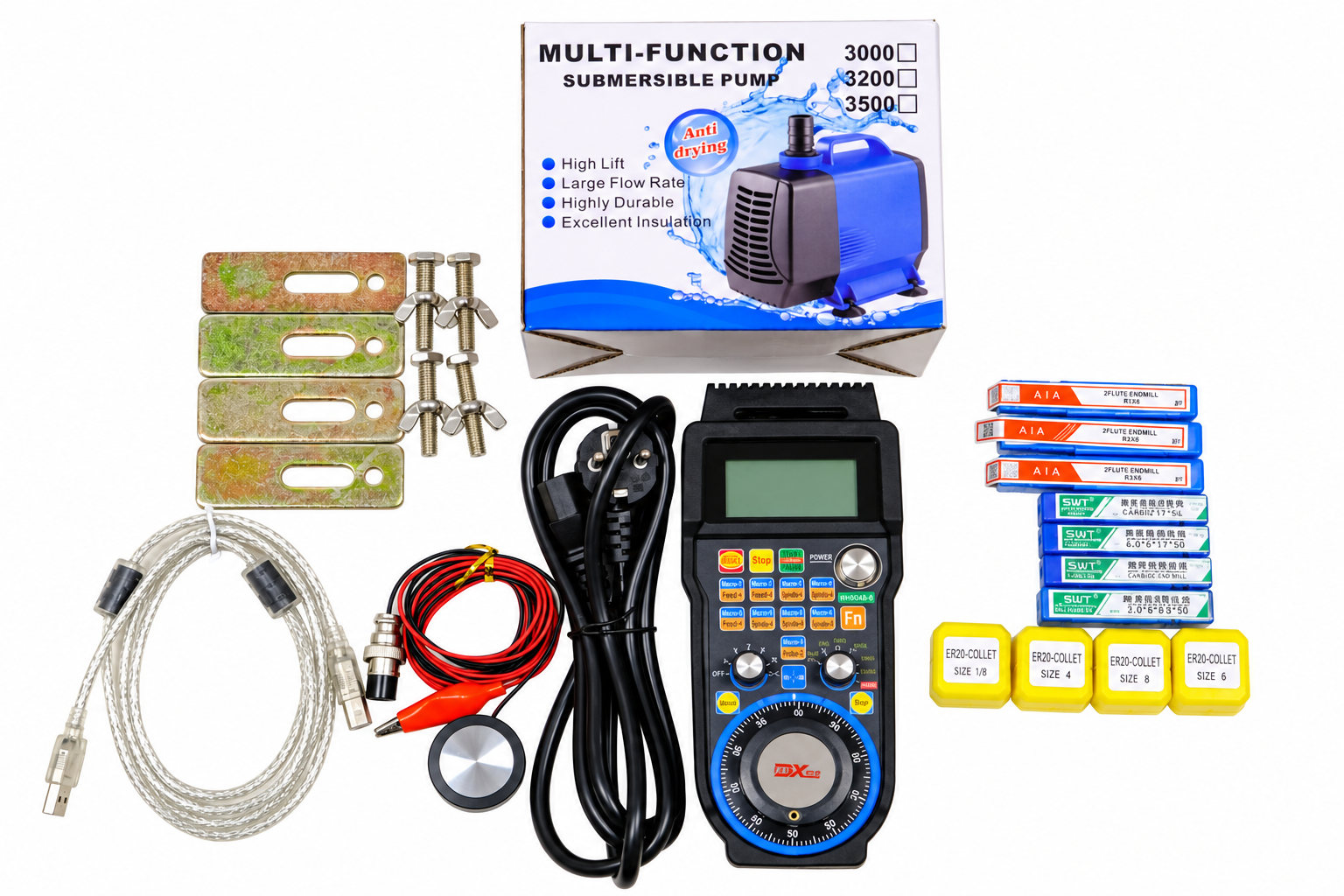

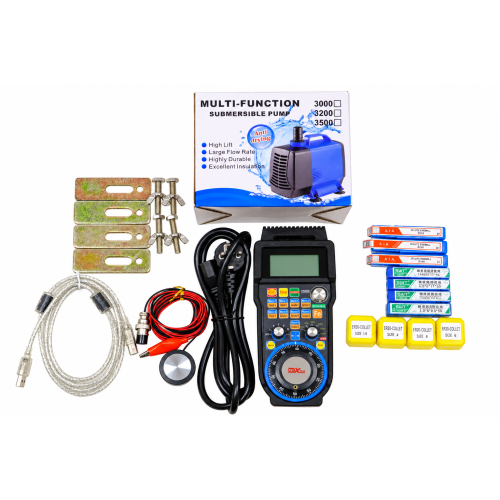

Accessoires inclus
Commande, bridage et outils — les accessoires pour préparer votre poste de travail.
Équipement pour le travail quotidien
- Commande manuelle avec manivelle électronique — réglage manuel pratique de la position de l'axe.
- Pompe à eau pour le circuit de refroidissement de la broche.
- Jeu de fraises pour commencer à travailler avec la machine.
- Pinces ER20 pour le serrage d’outils de différents diamètres de queue.
- Brides de serrage avec vis pour fixer la pièce sur la table.
- Capteur de hauteur d'outil pour définir le point de référence de l'axe Z.
- Câble USB et cordon d'alimentation pour connecter la machine.
Paramètres techniques
| Paramètre | Valeur |
|---|---|
| Modèle | 6040 5D, version verticale |
| Nombre d'essieux | 5 : X, Y, Z et pivotant A et B |
| Surface de travail nominale XYZ | 400 × 600 × 150 mm |
| Plage d'usinage réelle XYZ | 375 × 535 × 150 mm |
| Puissance de broche | 2,2 kW |
| Tours de broche | Max. 24 000 tr/min |
| Refroidissement de la broche | Eau |
| Montage de l'outil/diamètre de la broche | ER20 / 80mm |
| Entraînement d'axe XYZ | Vis à billes type 1605 |
| Guides | Arbres et roulements linéaires chromés ; X et Y : Ø20 mm, Z : Ø16 mm |
| Précision de positionnement déclarée | 0,02mm |
| Vitesse d'avance maximale | 4000 mm/min |
| Charge maximale de la table XY | 50kg |
| Charge maximale sur l'ensemble d'essieu rotatif | 15 kg |
| Connexion à un ordinateur | USB |
| Logiciel de contrôle | Mach3 ; licence non incluse |
| Alimentation | 230V AC |
| Dimensions de la machine : hauteur × longueur × largeur. | 715 × 700 × 610 mm |
| Poids de la machine | 103kg |
0,02 mm est la précision de positionnement déclarée et non la tolérance garantie de chaque détail fini. La vitesse de 4000 mm/min est la valeur maximale ; L'avance de travail est sélectionnée en fonction du matériau, de l'outil et de la profondeur de coupe. La charge de la table XY et de l'ensemble tournant sont deux limites différentes.
Avant d'exécuter votre premier programme
À quoi servent cinq axes ?
Trois axes linéaires sont responsables du positionnement de l'outil par rapport au matériau, et deux axes rotatifs modifient la position de la pièce. Cela vous permet de traiter les détails sous différents côtés. La manière dont l'axe est guidé résulte de la configuration du programme et de la commande.
Le champ 600 × 400 mm est-il disponible avec une table rotative ?
600 × 400 mm est la surface nominale du modèle. La plage réelle des axes linéaires est de X 375, Y 535 et Z 150 mm. Après le montage de la table A/B, l'espace pour la pièce à usiner est plus petit et dépend également de l'angle d'inclinaison et du montage.
Le logiciel est-il inclus ?
La fraiseuse fonctionne avec les références Mach3 à USB. La licence du programme de contrôle et du logiciel de préparation des tracés CAM doit être fournie séparément. Pour un fonctionnement multi-axes, vous avez besoin d'un post-processeur compatible avec le système de cette machine.
Votre prochain projet pourrait avoir plus de dimensions
Choisissez 6040 5D pour les modèles, les prototypes et le traitement des petits détails. Besoin d'aide pour choisir ? Contactez le CNCWorld.
