Fraiseuse CNC 6090Z 4D + système d'eau
Disponibilité: Disponible
Temps d'expédition: 24 heures
Frais de livraison: à partir de 0.00 €
Numéro de catalogue: 10194
Code du fabricant: F-CNC-6090ZDQ
Stock:
Code EAN: 5907052590723
État du produit: Nouveau
Garantie: 2 ans
Poids: 150,00 kg
- Description du produit
- Accessoires (2)
- Avis sur le produit (0)

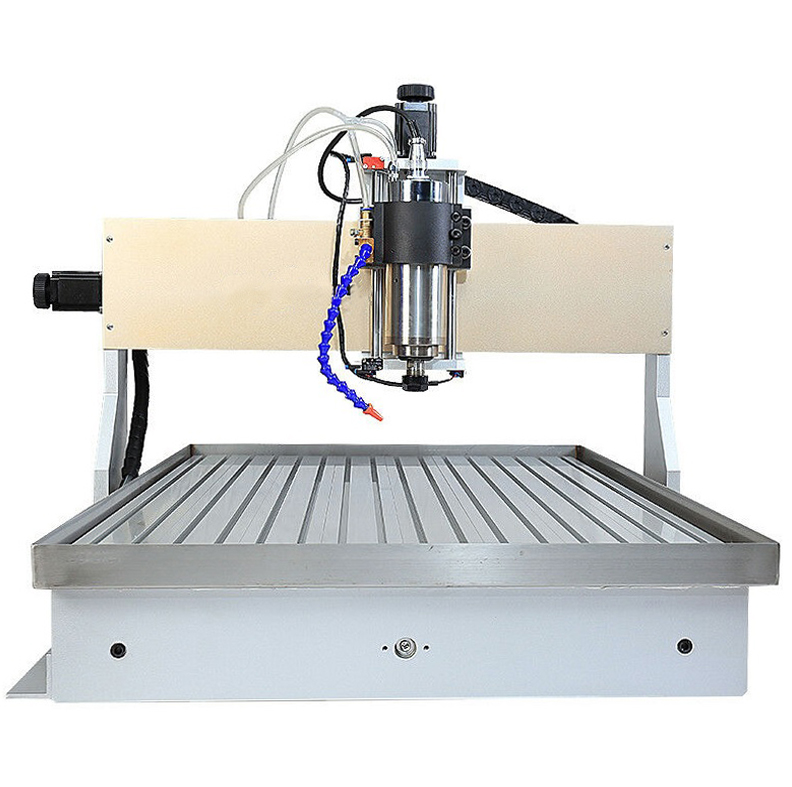

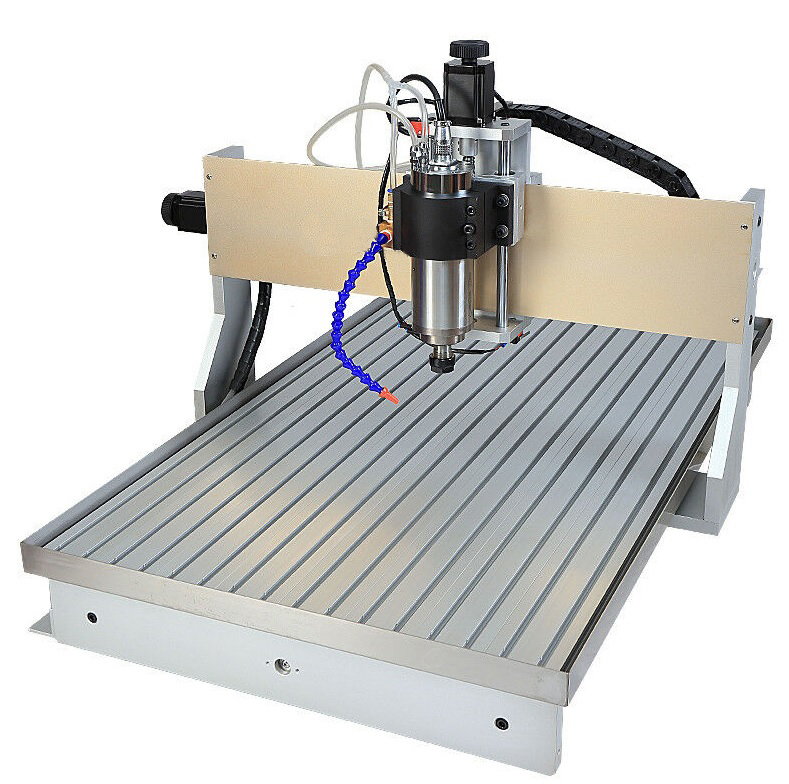

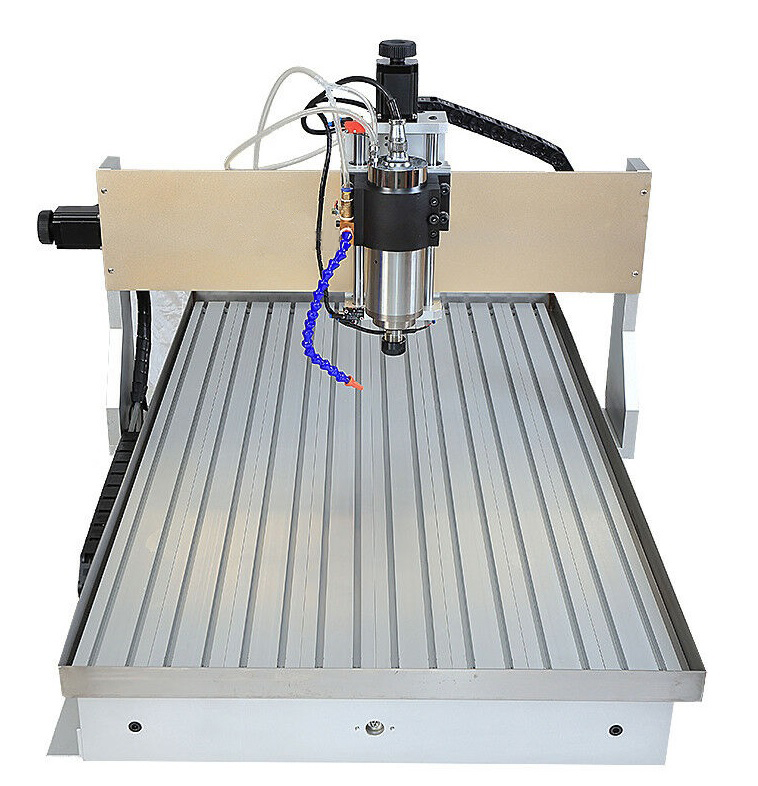

Fraiseuse CNC 6090Z 4D - broche 2,2 kW, champ 600 × 900 × 150 mm
Fraisage, gravure et préparation des détails avec l'outil, le montage et le programme appropriés.
Transformez votre conception en un détail fini
Fraisez les contours, les poches et gravez vos propres motifs. La station CNC vous laisse la liberté de créer des décors, des prototypes et des éléments techniques à partir de matériaux destinés à la machine.
CNC 6090Z 4D est une fraiseuse CNC avec une broche 2,2 kW et une zone de travail 600 × 900 × 150 mm. Il permet de guider l'outil le long de chemins préparés, de créer des contours, des trous, des poches, des gravures et des reliefs. La conception utilise un cadre en aluminium, un guidage linéaire et des vis à billes 1605 C7. La broche ER20 fonctionne dans la plage de régime 300–24 000 et l'interface contrôleur-ordinateur est USB.
Vous pouvez mettre en œuvre des projets individuels et répéter les chemins préparés dans les commandes ultérieures. Votre propre fraiseuse vous permet d'agrandir votre atelier avec du fraisage mécanique et de la personnalisation.
Fraisage CNC et préparation des détails
Les avantages les plus importants
Fraisage et gravure à partir de votre propre design
La broche a une puissance de 2,2 kW et une plage de vitesse de 300–24 000 tr/min. Vous pouvez passer des éléments publicitaires et décorations aux prototypes et pièces sur mesure.
Guider l'outil le long du contour
Le cadre est en aluminium 6063 et 6061. Votre propre station CNC vous donne la liberté de créer des versions ultérieures des détails et de répéter les chemins préparés.
Conception sous contrôle
Le contrôleur communique avec l'ordinateur via USB et fonctionne avec Mach3. Vous avez la possibilité de créer vos propres conceptions CAO/FAO et de répéter les mêmes géométries lors de commandes ultérieures.
Espace pour les détails et les designs
La zone de travail est 600 × 900 × 150 mm. Il convient parfaitement aux prototypes, décorations, planches et petites séries réalisés dans votre propre atelier.
Des commandes à portée de main
Le contrôleur combine les connexions d'entraînement et de broche et dispose d'un bouton d'arrêt d'urgence. Le service au poste de travail offre un accès pratique au contrôle des tâches et aux projets ultérieurs.
Prise en charge des outils plus pratique
La sonde de l'axe Z permet de déterminer automatiquement la position zéro de l'outil par rapport au matériau. Un tel équipement facilite le traitement des détails ultérieurs et l'organisation du travail CNC quotidien.
Fonctionnement des outils et traitement des matériaux
Fraisage du relief dans le bois
Une dépression dans un échantillon de métal
Contours détaillés reproductibles
Idées d'applications
Décorations et gravures
Inscriptions, ornements, reliefs et projets individuels.
Prototypes
Modèles et éléments pour vérifier la géométrie de votre propre conception.
Détails et séries courtes
Contours, poches et pièces réalisés à partir du code G préparé.
Broche et outil
2,2 kW, ER20, refroidissement : eau
La broche a une puissance de 2,2 kW et une plage de vitesse de 300–24 000 tr/min. La précision de broche déclarée est radialement inférieure à 0,03 mm et axialement inférieure à 0,01 mm. Le réglage de la vitesse de broche vous permet de contrôler le fonctionnement de l'outil. La machine guide la fraise le long de chemins préparés, créant des contours, des poches et une gravure.
Vous pouvez passer des éléments publicitaires et décorations aux prototypes et pièces sur mesure.

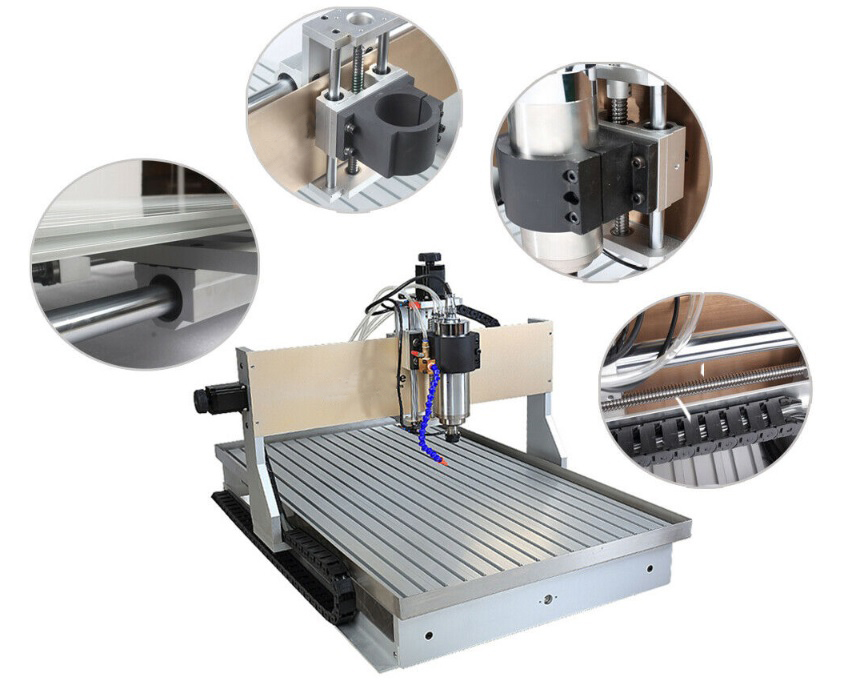

Mécanique
Bille 1605 C7 et guidage linéaire
Le cadre est en aluminium 6063 et 6061. Le guidage utilise des arbres chromés et des roulements linéaires ; les diamètres de l'axe X/Y/Z sont 16/20/13 mm. Le cadre, les vis et les guides travaillent ensemble pour déplacer les axes. Cette structure constitue la base du fraisage par conception.
Votre propre station CNC vous donne la liberté de créer des versions ultérieures des détails et de répéter les chemins préparés.
Pilote et connexion
Mach3 - préparation du code et des paramètres
Le contrôleur communique avec l'ordinateur via USB et fonctionne avec Mach3. La commande relie le code G préparé au mouvement de la machine. La communication avec le contrôleur vous permet de gérer la tâche à l'aide d'un logiciel approprié.
Vous avez la possibilité de créer vos propres conceptions CAO/FAO et de répéter les mêmes géométries lors de commandes ultérieures.
Espace pour les détails et les designs
Espace pour les détails et les designs

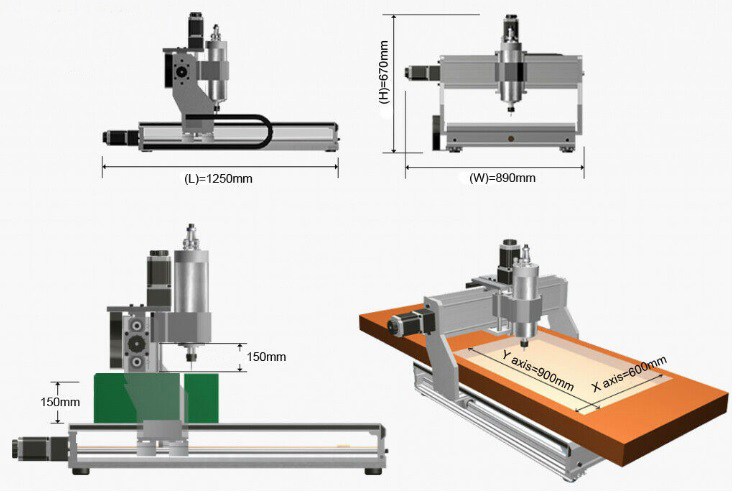

La zone de travail est 600 × 900 × 150 mm. La zone de travail offre un espace pour réaliser des contours, des poches et des éléments gravés. Vous pouvez utiliser le format disponible pour un seul élément ou un agencement de plusieurs détails.
Il convient parfaitement aux prototypes, décorations, planches et petites séries réalisés dans votre propre atelier.

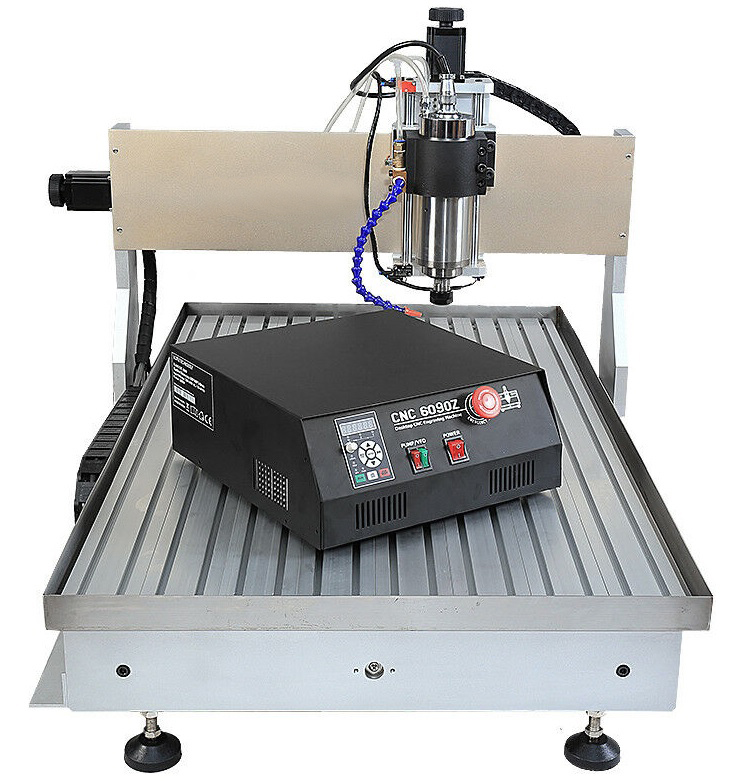

Des commandes à portée de main
Des commandes à portée de main
Le contrôleur combine les connexions d'entraînement et de broche et dispose d'un bouton d'arrêt d'urgence. Le contrôleur regroupe les connexions et les fonctions de la machine nécessaires à la tâche. Un bouton d'arrêt d'urgence fait partie de l'équipement.
Le service au poste de travail offre un accès pratique au contrôle des tâches et aux projets ultérieurs.
Sondes et fins de course
Vérification automatique du paramètre de base Z
La sonde de l'axe Z permet de déterminer automatiquement la position zéro de l'outil par rapport au matériau. La sonde de l'axe Z permet de déterminer la position de l'outil par rapport au matériau. Les interrupteurs de fin de course aident à contrôler l’amplitude de mouvement de l’essieu.
Un tel équipement facilite le traitement des détails ultérieurs et l'organisation du travail CNC quotidien.

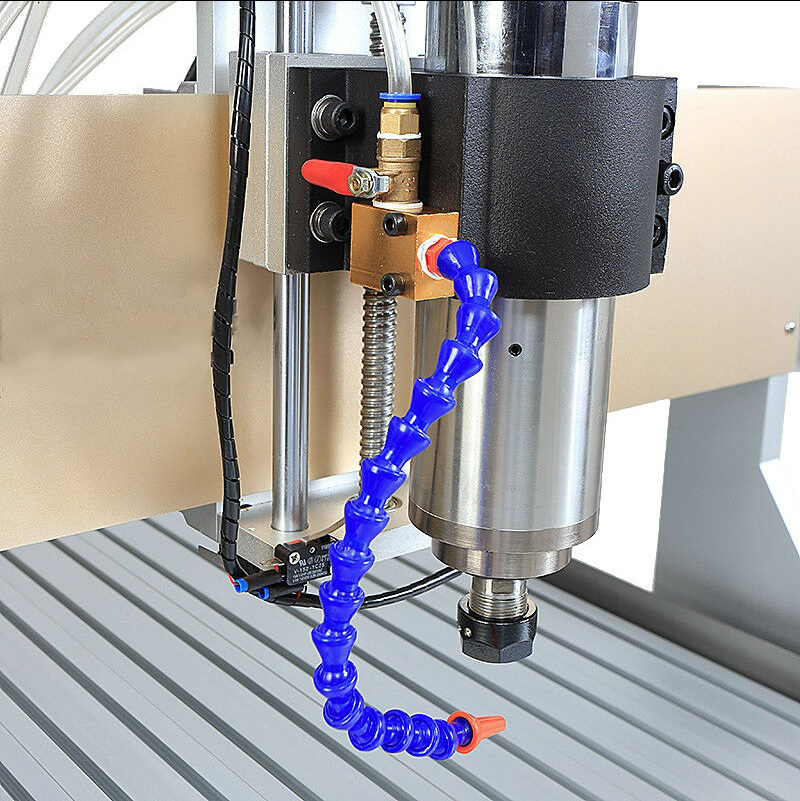

Système d'eau
Refroidissement de la broche, de l'outil et de la pièce
Dans cette configuration, la broche est refroidie par eau et un système d'eau fermé assure également le refroidissement de la fraise et de la pièce. Le système d'eau assure le refroidissement de l'outil et du matériau traité. Le refroidissement par eau de la broche est un autre élément de cette configuration.
Il s'agit d'un équipement permettant de travailler sur des détails où le refroidissement fait partie du processus de découpe.

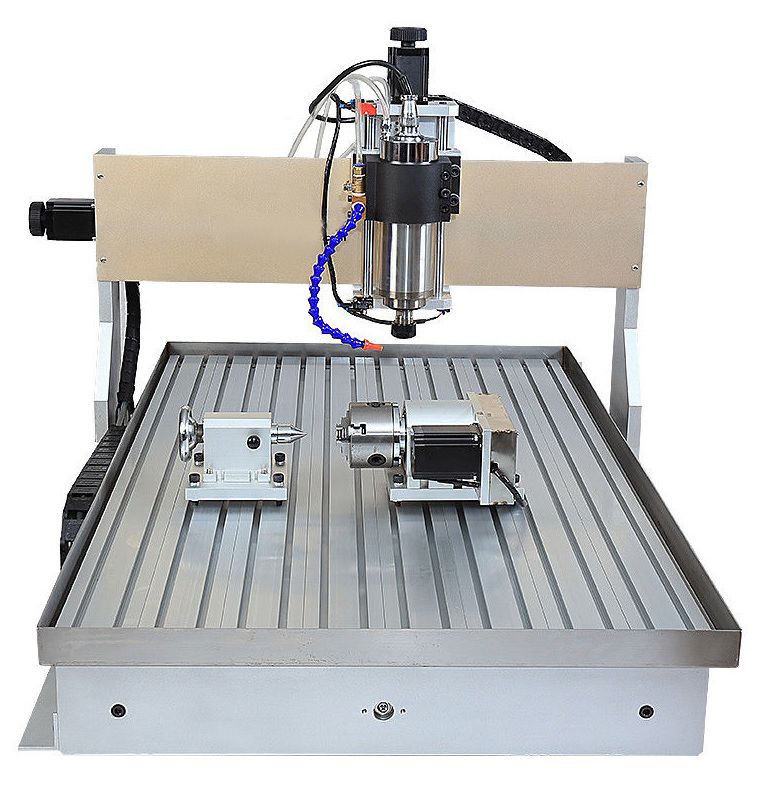

Quatrième axe
Accessoire rotatif inclus
Support de diamètre 80 mm, hauteur de l'axe central 65 mm. La rotation permet de planifier l'usinage d'un objet cylindrique avec le programme et le serrage appropriés. Le quatrième axe élargit les possibilités de travail avec des éléments cylindriques. La rotation des détails permet des projets qui vont au-delà d'une seule surface plane.
Il s'agit d'une orientation attractive dans le développement de l'offre avec des éléments décoratifs, des gravures et des transformations autour de l'objet.
Matériel pour vos projets
Bois et planches
- Bois, MDF et panneaux composites appropriés - contours, poches, reliefs et gravures.
Plastiques
- Plexi/acrylique et PVC - fraisage.
Métaux sélectionnés et autres matériaux
- Aluminium - transformation.
- Gypse.
Logiciel et contrôle
Code G et configuration de contrôle appropriée
Le contrôle relie le projet préparé aux paramètres de fonctionnement de l'appareil et de tâche.
Vos propres fichiers vous permettent de mettre en œuvre des projets individuels, de préparer des versions ultérieures du détail et de revenir à la géométrie sélectionnée pour les commandes ultérieures.
Que gagne-t-on dans le travail quotidien ?
Transformez votre conception en un détail fini
- Décorations et gravures — Inscriptions, ornements, reliefs et projets individuels.
- Prototypes - Modèles et éléments pour vérifier la géométrie de votre propre conception.
- Détails et séries courtes — Contours, poches et pièces réalisés à partir du code G préparé.
- Propres projets — Liberté de compléter les commandes selon vos propres graphiques ou géométries.
- Commandes ultérieures — Possibilité d'élargir l'offre avec de nouveaux produits et des séries courtes.
Présentation des éléments prêts à l'emploi
Encore plus de possibilités
Trous dans la plaque transparente
Usinage avec liquide de refroidissement
Détail en métal fini
Données techniques
| Paramètre | Valeur |
|---|---|
| Modèle | CNC 6090Z 4D |
| Champ XYZ | 600 × 900 × 150 mm |
| Dimensions des machines | 1250 × 890 × 670 mm |
| Cadre | Aluminium 6063 et 6061 |
| Vis | Boule 1605 C7 |
| Menant | Arbre chromé et roulements linéaires, 61 HRC |
| Diamètres de guidage X/Y/Z | 16 / 20 / 13 mm |
| Moteurs pas à pas | Biphasé, 3 A, 1,5 Nm |
| Puissance de broche | 2,2 kW |
| Poignée/manche | ER20 |
| Refroidissement de la broche | Eau |
| Tours de broche | 300–24 000 tr/min |
| Précision de la broche | Radiale <0,03 mm ; axial <0,01 mm |
| Précision du positionnement | 0,05 mm |
| Avance de coupe | 0–2500 mm/min |
| Formats | G-code, .nc, .ncc, .tab |
| Interface | USB |
| Alimentation | 230 V |
| Poids de l'appareil | 150 kg |
| Arrêt d'urgence | Oui |
| Mouvement de positionnement maximal | 0–4000 mm/min |
| La hauteur maximale de l'article | 150 mm |
| Sonde axe Z | Vérification automatique, incluse |
| Extrêmes | Après 2 par axe |
| Quatrième axe | Complet |
| Dimensions de l'axe rotatif | Support de diamètre 80 mm, hauteur de l'axe central 65 mm |
| Système de refroidissement des pièces et des couteaux | Système d'eau fermé |
Machine et équipement de cette version
- Fraiseuse CNC 6090Z 4D
- Quatrième axe rotatif
- Conducteur
- Broche 2,2 kW
- Pompe à eau
- Sonde axe Z et fins de course
- Câble d'alimentation et USB
- Jeu de clés de montage
- Pinces
- Fraises - pièces 4
- Pinces de serrage
- Manuel d'utilisation
Questions avant d'acheter
Quelle est la zone de travail de la fraiseuse ?
600 × 900 × 150 mm.
Quelle broche a été utilisée ?
2,2 kW.
Comment le contrôleur communique-t-il ?
USB.
Quelles possibilités offre le quatrième axe ?
Complet.
Qu'est-ce que j'obtiens avec la machine ?
Fraiseuse CNC 6090Z 4D ; Quatrième axe rotatif ; Conducteur; Broche 2,2 kW ; Pompe à eau ; Sonde de l'axe Z et interrupteurs de fin de course ; Câble d'alimentation et USB ; Jeu de clés de montage ; Pinces ; Fraises - pièces 4 ; Pinces de serrage ; Manuel d'utilisation.
